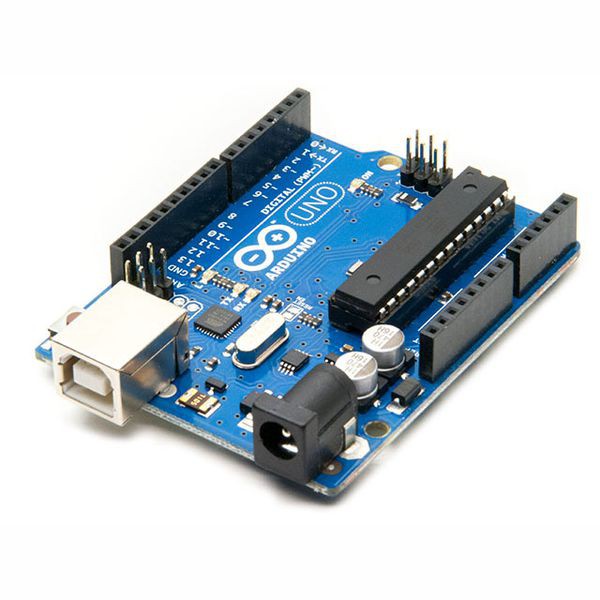

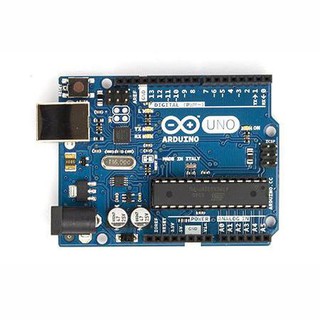

Arduino Uno R3 (Kèm dây cáp)

Nhắc tới dòng mạch Arduino dùng để lập trình, cái đầu tiên mà người ta thường nói tới chính là dòng Arduino UNO. Hiện dòng mạch này đã phát triển tới thế hệ thứ 3 (R3). Bạn sẽ bắt đầu đến với Arduino qua thứ này. Bạn có thể dùng Arduino Nano cũng được nhưng mình khuyên bạn nên dùng cái này. Arduino UNO có thể sử dụng 3 vi điều khiển họ 8bit AVR là ATmega8, ATmega168, ATmega328. Bộ não này có thể xử lí những tác vụ đơn giản như điều khiển đèn LED nhấp nháy, xử lí tín hiệu cho xe điều khiển từ xa, làm một trạm đo nhiệt độ - độ ẩm và hiển thị lên màn hình LCD,… hay những ứng dụng khác. Arduino Uno được xây dựng với phân nhân là vi điều khiển ATmega328P sử dụng thạch anh có chu kì dao động là 16 MHz. Với vi điều khiển này, ta có tổng cộng 14 pin (ngõ) ra / vào được đánh số từ 0 tới 13 (trong đó có 6 pin PWM, được đánh dấu ~ trước mã số của pin). Song song đó, ta có thêm 6 pin nhận tín hiệu analog được đánh kí hiệu từ A0 - A5, 6 pin này cũng có thể sử dụng được như các pin ra / vào bình thường (như pin 0 - 13). Ở các pin được đề cập, pin 13 là pin đặc biệt vì nối trực tiếp với LED trạng thái trên board. Trên board còn có 1 nút reset, 1 ngõ kết nối với máy tính qua cổng USB và 1 ngõ cấp nguồn sử dụng jack 2.1mm lấy năng lượng trực tiếp từ AC-DC adapter hay thông qua ắc-quy nguồn. Link tham khảo chi tiết:
