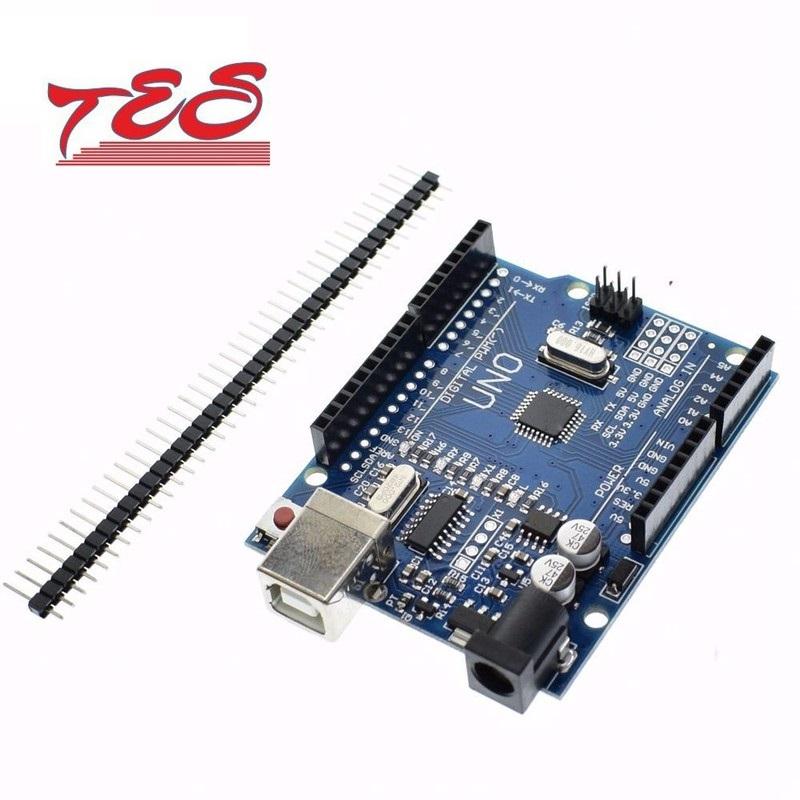

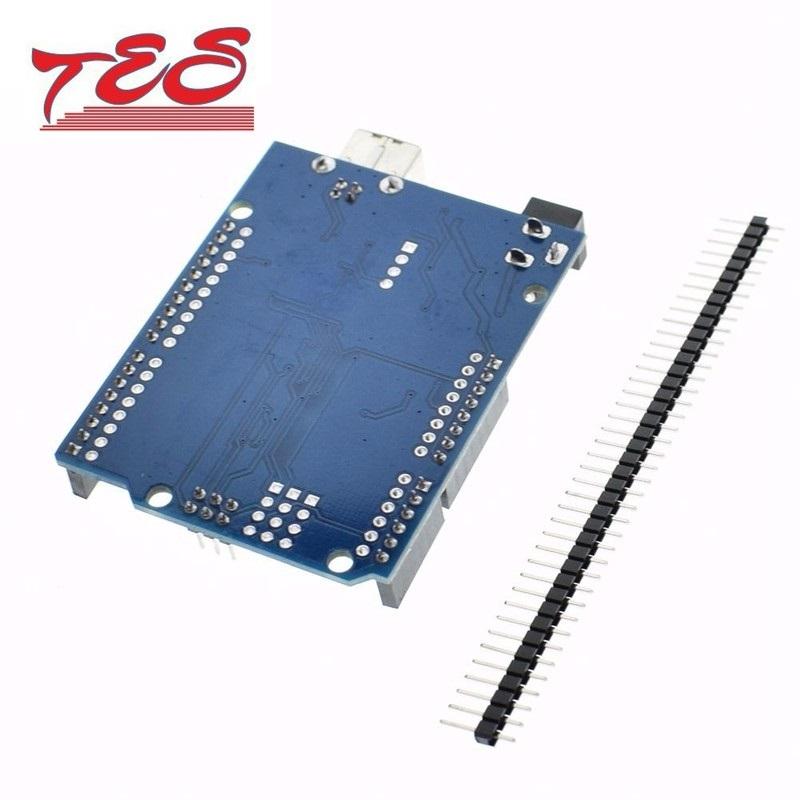

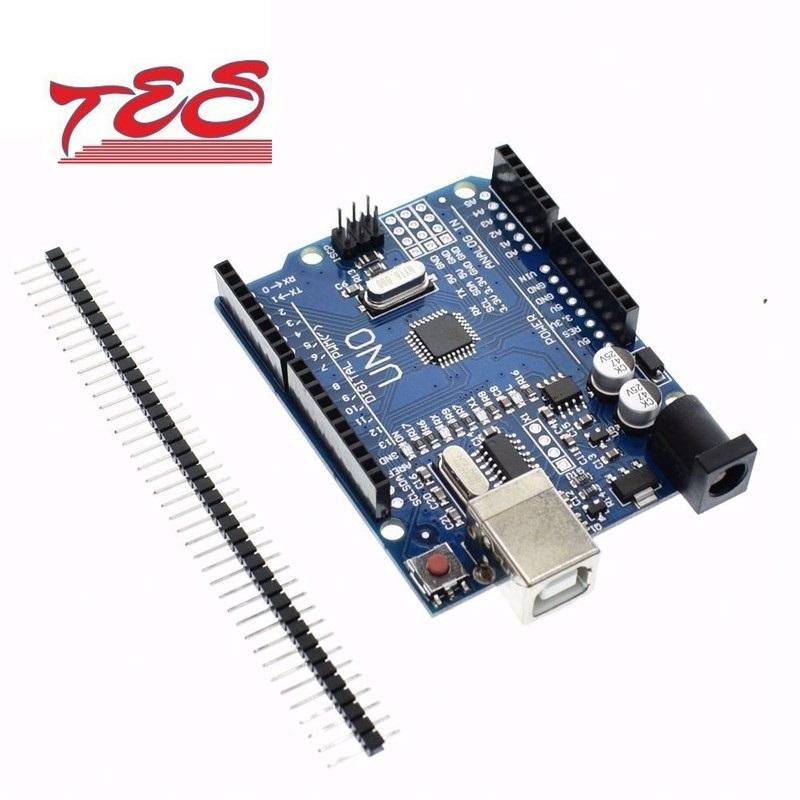

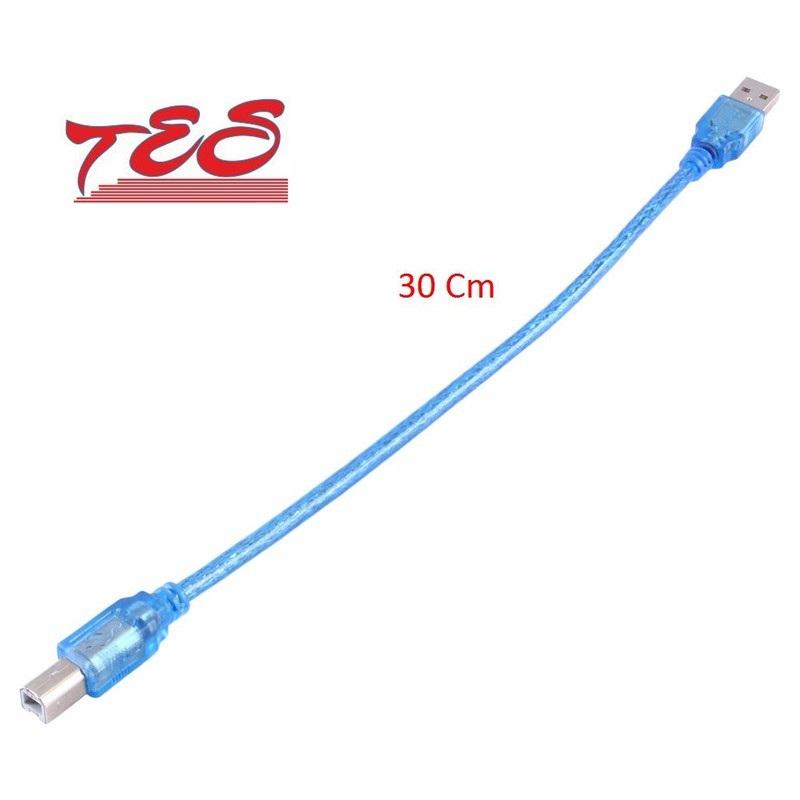

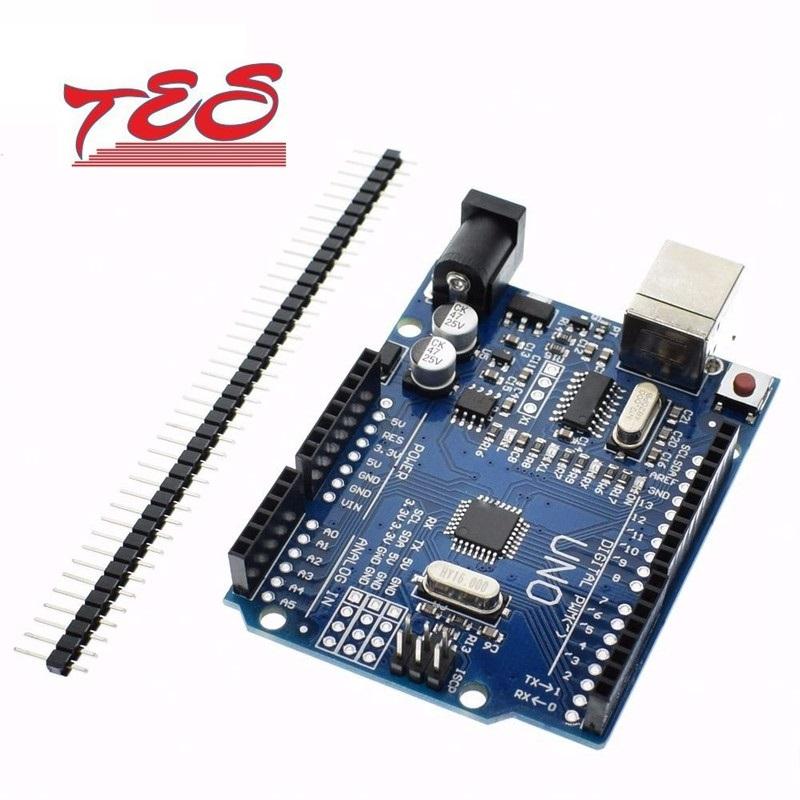

Arduino UNO R3 ic nạp CH340 có Cáp USB

Driver CH340

https://drive.google.com/file/d/0B5CDkf57wejpejdscEt1X1ZDZ2M/view?usp=sharing

Ứng dụng ARDUINOUNO R3: nó có ứng dụng rất mạnh mẽ từ đơn giản đến phức tạp, vd như: Điều khiển đèn LED nhấp nháy, xử lý tín hiệu cho xe điều khiển từ xa, làm một trạm đo nhiệt độ - độ ẩm và hiển thị lên màn hình LCD,v.v…

Những thông số cần chú ý:

Chip điều khiển chính	ATmega328
Nguồn nuôi mạch	5V
Nguồn ngoài( cắm từ giắc tròn DC)	Khuyên dùng 7-9V để đảm bảo mạch hoạt động tốt. Nếu bạn cắm 12V thì IC ổn áp rất dễ chết và gây hư hỏng mạch
Số chân Digital	14 (hỗ trợ 6 chân PWM)
Số chân Analog	6
Dòng ra trên chân digital	tối đa 40 mA
Dòng ra trên chân 3.3V	50 mA
Dung lượng bộ nhớ Flash	32 KB (ATmega328) of which 0.5 KB used by bootloader
SRAM	2 KB (ATmega328)
EEPROM	1 KB (ATmega328)
Tốc độ	16MHz

Nguồn cho ARDUINO

ARDUINO UNO R3có thể được cấpnguồn 5V thông qua cổng USB hoặc cấp nguồn ngoài thông qua Adaptor với điện áp khuyên dùng là 7-12V DC và giới hạn là 6-20V. Thường thì nên cấp nguồn bằng pin 9V là hợp lý nhất nếu bạn không có sẵn nguồn từ cổng USB.

Nếu cấp nguồn vượt quá ngưỡng giới hạn như trên sẽlàmhỏng

GND (Ground):ARDUINO UNO. Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.

5V:. Dòng tối đa cho phép ở chân này là500mA.

3.3V:Dòng tối đa cho phép ở chân này là50mA.

Vin (Voltage Input):Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.

IOREF:Điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Nó có thể luôn là 5V. Chú ý vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.

RESET:

Các chân vào ra củaARDUINO UNO R3:

ARDUINO UNO R3có 14 chân digital dùng để đọc hoặc xuất tín hiệuChúng chỉ có 2 mức điện áp là 0V và 5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull-up từ được cài đặt ngay trong vi điều khiển ATmega328 (mặc định thì các điện trở này không được kết nối).

Một số chân digital có các chức năng đặc biệt như sau:

2 chân Serial 0 (RX) và 1 (TX):dùng đểgửi (Transmit – TX)vànhận (Receive – RX)dữ liệu TTL Serial.Arduino Unocó thể giao tiếp với thiết bị khác thông qua 2 chân này. Kết nối bluetooth có thể nói là kết nối Serial không dây. Nếu không cần giao tiếp Serial bạn không nên sử dụng 2 chân này nếu không cần thiết

Chân PWM (~): 3, 5, 6, 9, 10, và 11:xung PWMvới độ phân giải8bit (giá trị từ 0 → 28-1 tương ứng với 0V → 5V) bằng hàm analogWrite(). Nói một cách đơn giản, bạn có thể điều chỉnh được điện áp ra ở chân này từ mức0V đến 5Vthay vì chỉ cố định ở mức 0V và 5V như những chân khác.

Chân giao tiếp SPI:10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK).Ngoài các chức năng thông thường, 4 chân này còn dùng để truyền phát dữ liệu bằng giao thức SPI với các thiết bị khác.

LED 13: trênARDUINO UNO R3có 1 đèn led màu cam (kí hiệu chữ L). Khi bấm nút Reset, bạn sẽ thấy đèn này nhấp nháy để báo hiệu. Nó được nối với chân số 13. Khi chân này được người dùng sử dụng, LED sẽ sáng.

ARDUINO UNOcó 6 chân analog (A0 → A5)cung cấp độ phân giải tín hiệu 10bit để đọc giá trị điện áp trong khoảng0V → 5V. Với chânAREFtrên board, bạn có thể để đưa vào điện áp tham chiếu khi sử dụng các chân analog. Tức là nếu bạn cấp điện áp 2.5V vào chân này thì bạn có thể dùng các chân analog để đo điện áp trong khoảng từ0V → 2.5V với độ phân giải vẫn là 10bit.

Đặc biệtARDUINO UNOcó2 chân A4 (SDA) và A5 (SCL)hỗ trợ giao tiếp I2C/TWI với các thiết bị khác.
