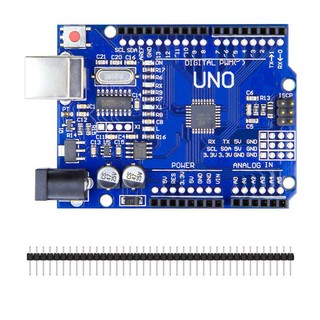

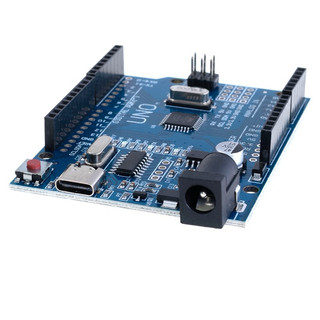

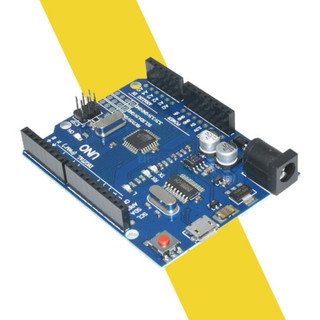

Arduino Uno R3 chip dán không cáp

Arduino Uno R3 - chip dán Arduino Uno R3 là dòng Arduino cơ bản, linh hoạt, thường được sử dụng cho những dự án đơn giản, mức độ vừa phải, đặc biêt thường sử dụng cho người mới bắt đầu tiếp xúc và làm quen với Arduino. Boards Arduino có một số dòng như: Arduino Mega, Arduino Nano, Arduino Micro... Nhưng với những ứng dụng cơ bản như: hiển thị LED, hiển thị LCD, điều khiển động cơ bước, điều khiển động cơ servo, sử dụng với cảm biến ngoài... thì mạch Arduino Uno R3 là lựa chọn phù hợp nhất. Kit Arduino Uno R3 - chip dán có cũng tương tự hoàn toàn như Arduino Uno R3 - Chip cắm, chỉ khác là vi điều khiển Atmega328p là dạng dán (SMD). Chip nạp sử dụng chip CH340. Thông số cơ bản của Mạch Arduino UNO R3 - SMD Vi điều khiển ATmega328P (dạng dán - SMD) Điện áp hoạt động 5V Điện áp đầu vào (khuyên dùng) 7-12V Điện áp đầu vào (giới hạn) 6-20V Chân Digital I/O 14 (Với 6 chân PWM output) Chân PWM Digital I/O 6 Chân đầu vào Analog 6 Dòng sử dụngI/O Pin 20 mA Dòng sử dụng 3.3V Pin 50 mA Bộ nhớ Flash 32 KB (ATmega328P) với 0.5KB dùng bởi bootloader SRAM 2 KB (ATmega328P) EEPROM 1 KB (ATmega328P) Clock Speed 16 MHz LED_BUILTIN 13 Chiều dài 68.6 mm Chiều rộng 53.4 mm Trọng lượng 20 g Lưu ý khi làm việc với Arduino Uno R3 SMD: Các thao tác sau đây có thể gây hỏng một phần hoặc toàn bộ Mạch Arduino: - Không nối trực tiếp dòng 5v vào GND; - Không cấp nguồn lớn hơn 5V cho bất cứ chân I/O nào; - Tổng cường độ dòng điện cấp cho các I/O pin tối đa là 200mA;
