Arduino Pro Mini 3.3V/5V

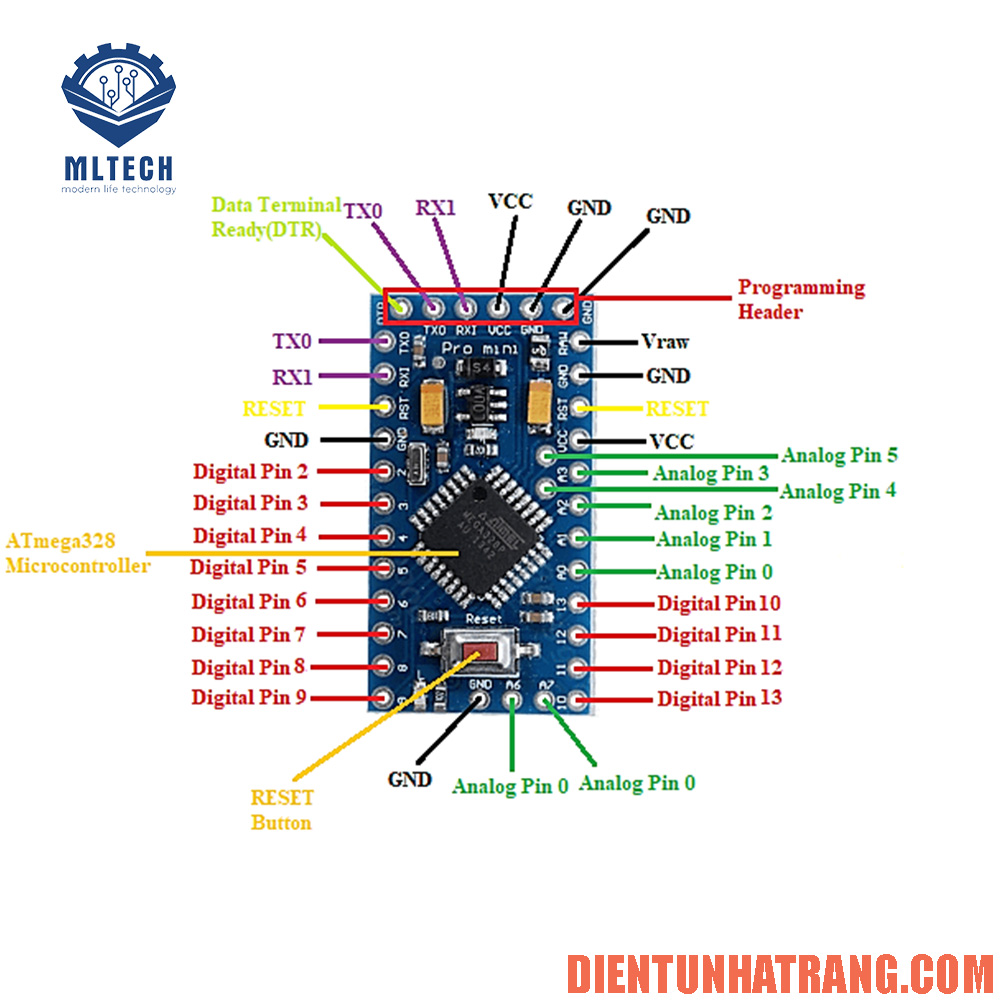

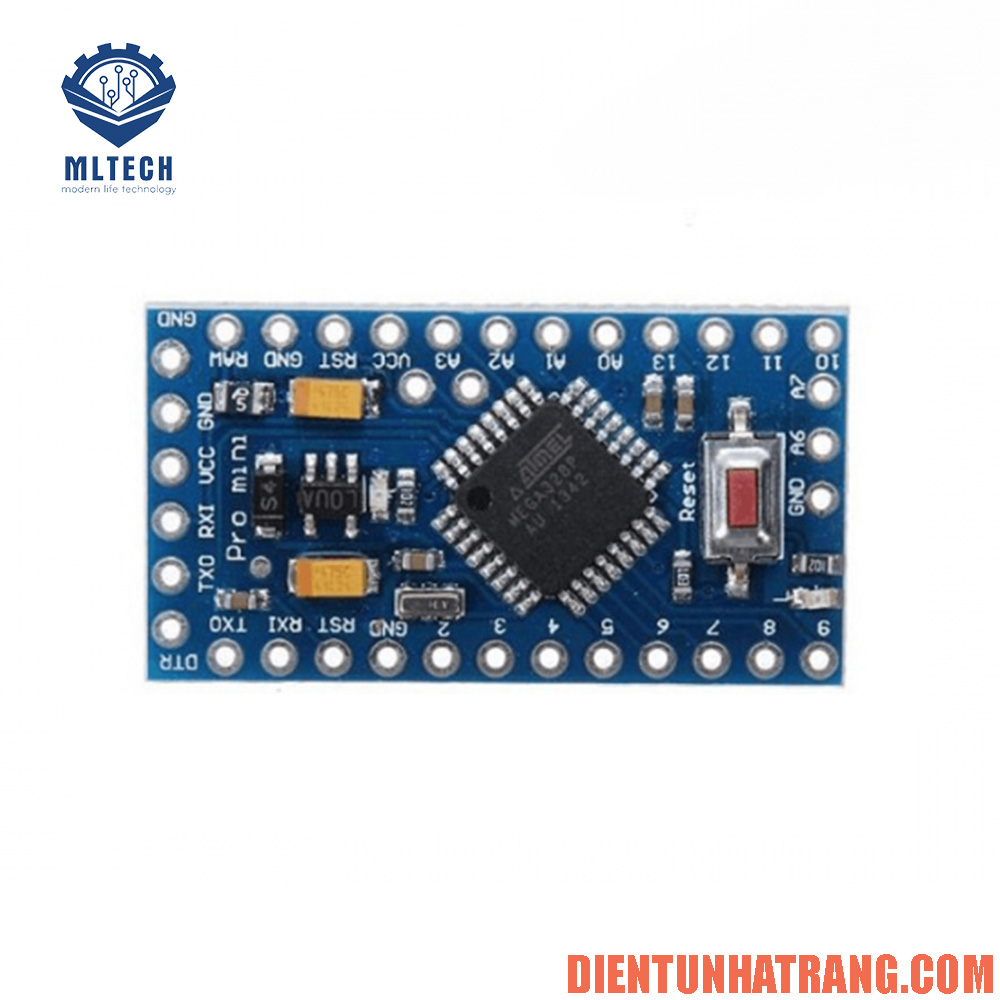

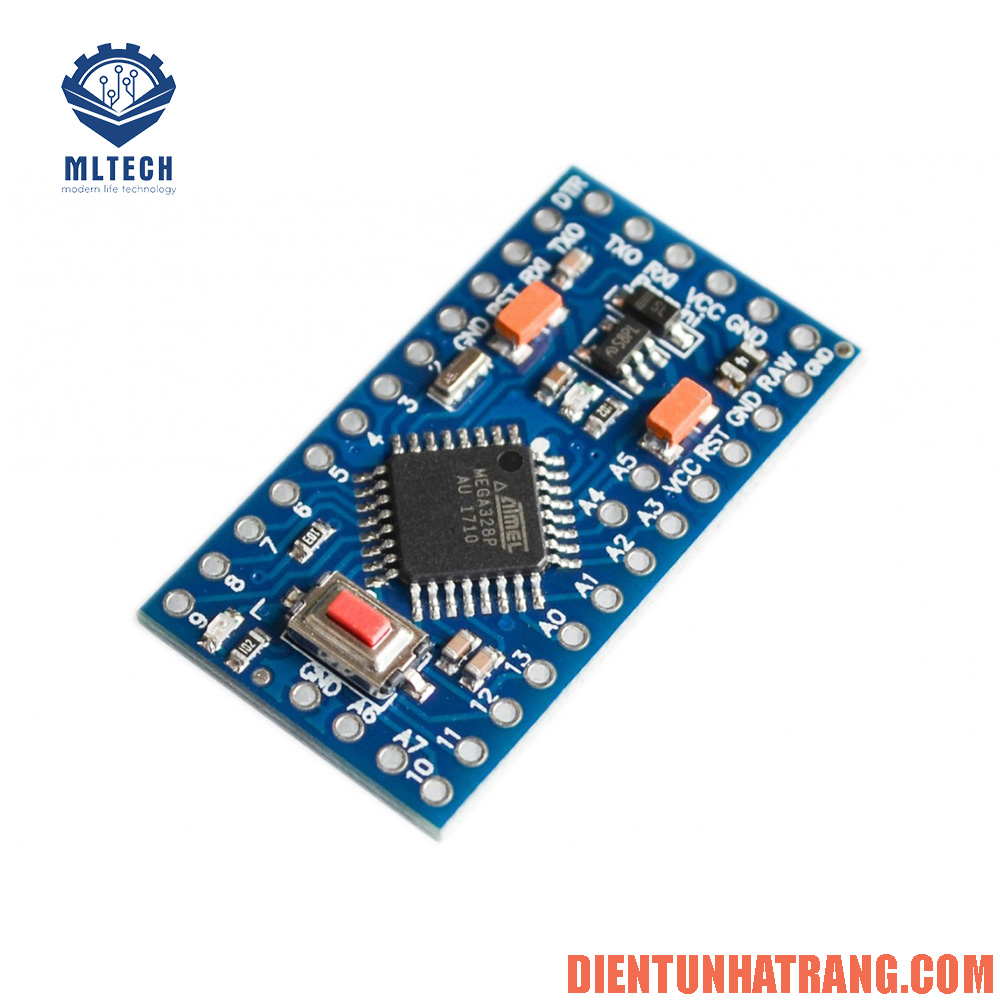

Arduino Pro Minilà phiên bản nhỏ gọn nhấttrong các dòngArduino nhưng vẫn giữ đầy đủ tính năng tương đương với Arduino Uno/Nano do cùng sử dụng Vi điều khiển chính là ATmega328P, vì là phiên bản sử dụng chip dán nên Arduino Pro Mini sẽ có nhiều hơn Arduino Uno 2 chân Analog là A6 và A7, với thiết kế nhỏ gọn và giá thành phải chăng, Arduino Pro Mini là sự lựa chọn tối ưu cho vô số các ứng dụng khác nhau.

THÔNG SỐ KỸ THUẬT:

• Arduino Pro Mini 5V 16Mhz
• IC chính: ATmega328P-AU.
• Tần số xung thạch anh: 16Mhz.
• Điện áp sử dụng: 5VDC.
• Số chân Digital: D0~D13
• Số chân Analog: A0~A7.
• Thiết kế nhỏ gọn, linh kiện gia công board mạch chất lượng cao.
• Tương thích Code với Arduino Uno và Nano.

Arduino Pro Mini là 1 module rất nhỏ, sử dụng chip ATmega328P. Adruino Pro Mini đặc biệt thích hợp cho các ứng dụng thực tế đòi hỏi sự gọn gàng.

Vì sử dụng chung dòng chip ATmega328 nên việc lập trình và thiết kế ứng dụng hoàn toàn tương tự board Arduino Uno R3. Ngoài ra có 1 sự khác biệt nhỏ làboard Arduino Pro Mini có tới 8 cổng analog (thay vì 6 như trên Arduino Uno R3). Trong đó 2 ngõ analog A6,A7 không thể xuất tín hiệu digital!

Board Arduino Pro Mini 5V 16Mhz mặc định sử dụng nguồn 5V và chạy ở xung nhịp 16Mhz. Tuy nhiên trên board có sẵn đầu vào RAW để cấp nguồn thông qua mạchđiều áp từ 3.3V – 12Vhoặc Vcc cấp nguồn 3.3V hoặc 5V.

Module Arduino Pro Mini không có sẵn giao tiếp USB. Điều này có nghĩa là bạn không thể cắm trực tiếp board Arduino Pro Mini vào máy tính như Arduino Mega2560, Arduino Uno R3, Arduino Nano. Tuy nhiên có thể sử dụng board Arduino Uno R3 để lập trình cho Arduino Pro Mini. Cách làm như sau:

Arduino Pro Mini	Arduino Uno R3
RST	RESET
Vcc	5V
Gnd	Gnd
Tx	Tx
Rx	Rx

+ Tháo chip ATmega328 trên board Arduino Uno R3 ra.

+ Gắn chân theo sơ đồ:

+ Cắm Arduino Uno R3 vào cổng USB máy tính đèn LED trên Arduino Pro Mini nhấp nháy như vậy đã kết nối Arduino Pro Mini với máy tính

Trong phầm mềmArduino IDEđể upload chương trình làm như sau:

+ Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega 328

+ Chọn cổng COM thích hợp
