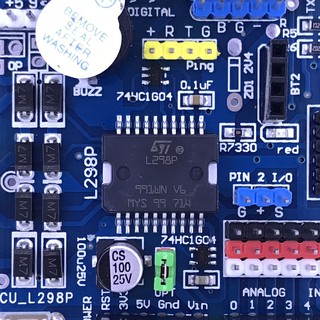

Arduino Motor Shield L298 -TH140

Mô tảThông tin bổ sung Arduino Motor Shield L298 có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước. Shield được thiết kế cực kì tiện dụng , ta chỉ cần cắm lên Arduino là có thể dùng được ngay mà không cần nối dây lằng nhằng. 1. Thông số kĩ thuật: Điện áp hoạt động: 6.5 – 9VDC Driver: L298N tích hợp hai mạch cầu H. Dòng rò:< 36mA Điện áp cho motor: 4.8 – 35VDC Dòng tối đa cho mỗi cầu H là: 2A Công suất tối đa : 25W ( nhiệt độ hoạt động 75ºC ). Điện áp của tín hiệu điều khiển: 5VDC Dòng của tín hiệu điều khiển: 0 – 36mA Nhiệt độ bảo quản: -25 ℃ – +130 ℃ Kích thước : 68 x 53mm 2. Tham khảo: Datasheet L298 Code mẫu Arduino Kết nối với Arduino Kênh A: Enable —> D10 (cấp xung PWM điều tốc motor) Kênh A: Direction —> D12 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược) Kênh B: Enable —> D11 (Cấp PWM điều tốc motor) Kênh B: Direction —> D13 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược) Buzzer : D4 (Mức 1 loa kêu)
