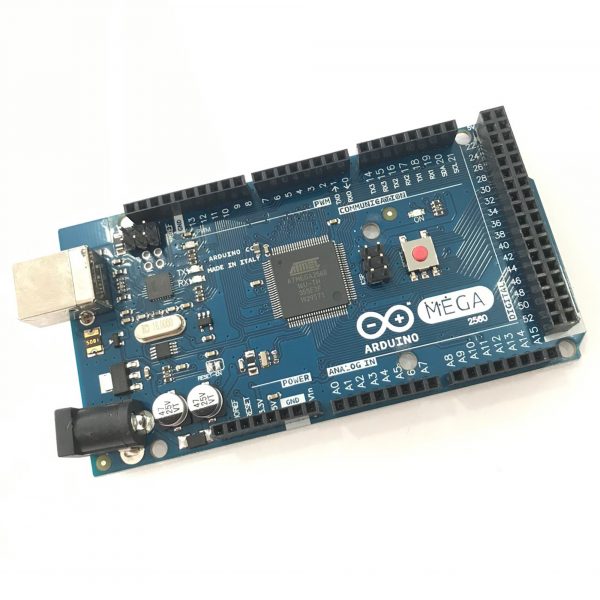

Arduino MEGA 2560 R3 Atmega16u2

Mạch điện Mega 2560 R3 Atmega16u2là phiên bản nâng cấp củavới số chân giao tiếp, ngoại vi và bộ nhớ nhiều hơn, mạch được thiết kế và sử dụng các linh kiện tương đương với phiên bản chính hãng trên Arduino.cc, phù hợp cho các ứng dụng cần nhiều bộ nhớ hoặc nhiều chân, cổng giao tiếp hơn so với Arduino Uno, giá của mạch đã bao gồm cáp USB

Thông Số Kỹ Thuật

• Vi điều khiển chính: ATmega2560
• IC nạp và giao tiếp UART: ATmega16U2.
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC
• Số chân Digital: 54 (15 chân PWM)
• Số chân Analog: 16
• Giao tiếp UART : 4 bộ UART
• Giao tiếp SPI : 1 bộ ( chân 50 -> 53 ) dùng với thư viện SPI của Arduino
• Giao tiếp I2C : 1 bộ
• Ngắt ngoài : 6 chân
• Bộ nhớ Flash: 256 KB, 8KB sử dụng cho Bootloader
• SRAM: 8 KB
• EEPROM: 4 KB
• Xung clock: 16 MHz

Tất cả các Shield củađều chạy được với .

Mega không dùng được thư viện SoftwareSerial vì Mega đã có 4 bộ UART rồi.

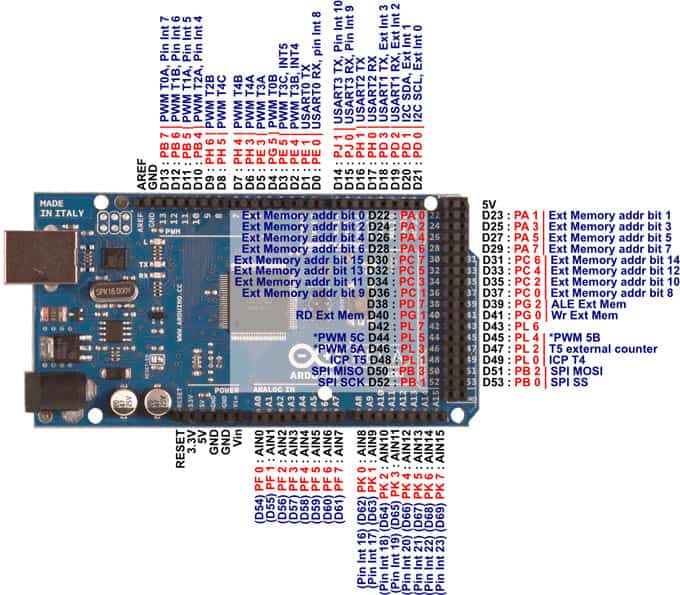

Sơ đồ chân Arduino MEGA 2560 R3 Atmega16u2

—————————-CODE THAM KHẢO—————————-

Vào Tool -> Board: Arduino/genuino mega or mega 2560

void setup()
{
pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
digitalWrite(LED_BUILTIN, HIGH);
delay(1000);
digitalWrite(LED_BUILTIN, LOW);
delay(1000);
}
