Arduino Mega 2560

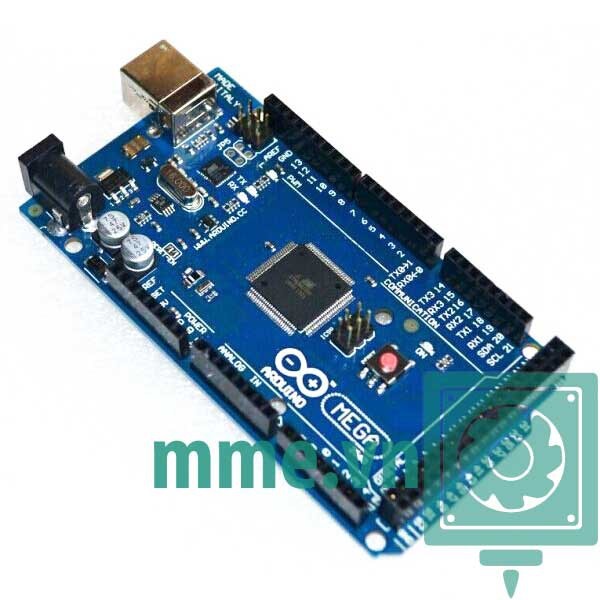

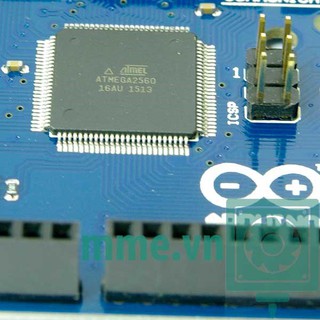

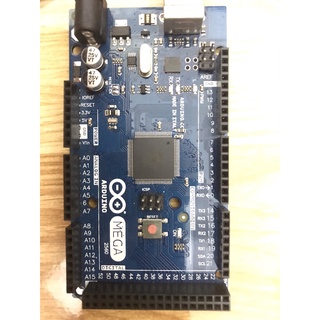

Để biết thêm thông tin chi tiết, quý khách vui lòng truy cập: Board Arduino Mega 2560 là board của vi điều khiển ATmega2560 (datasheet). Được trang bị 54 chân In/Out (trong đó có 15 đầu ra PWM), 16 đầu vào analog, 4 cổng giao tiếp UART, 1 kết nối USB, cổng nguồn, đầu ICSP, nút reset và hoạt động ở tốc độ 16 Mhz. Phiên bản Arduino Mega 2560 tại MME sử dụng chíp ATmega 16 U2 để giao tiếp với máy tính, giúp tăng tốc độ nạp chương trình, tốc độ truyền nhận dữ liệu và tương thích với tất cả mã nguồn của Arduino Mega 2560. Quý khách lưu ý trên thị trường hiện nay có một số board sử dụng chíp FTDI giá rẻ để giao tiếp sẽ không đảm bảo tương thích tốt như board Arduino do MME phân phối. Arduino Mega 2560 có thể sử dụng làm mạch điều khiển các máy CNC mini, laser, máy in 3D. Chi tiết quý khách có thể xem tại: link Sơ đồ nguyên lý và thiết kế: - EAGLE files: arduino-mega2560_R3-reference-design.zip - Schematic: arduino-mega2560_R3-schematic.pdf - Pin Mapping: PinMap2560 page Thông số kỹ thuật: Vi điều khiển ATmega2560 Điện áp hoạt động 5V Điện áp nguồn 7-12V (khuyên dùng) Điện áp nguồn 6-20V (giới hạn) Số chân In/Out 54 (trong đó có 15 đầu ra PWM) Đầu vào analog 16 Cường độ chân In/Out 40 mA Cường độ chân 3.3 V 50 mA Bộ nhớ Flash 256 KB, trong đó 8Kb của Bootloader SRAM 8 KB EEPROM 4 KB Tốc độ 16 MHz Phần mềm lập trình Arduino (IDE): Download
