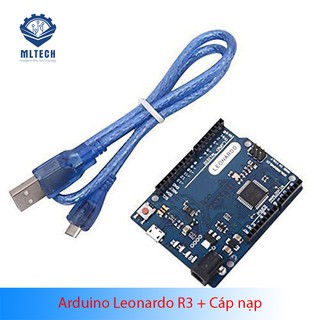

Arduino Leonardo R3

Arduino Leonardo R3 (Leonardo) là một board mạch vi điều khiển dựa trên vi điều khiểnATmega32U4. Nó có 20 cổng vào/ra số (trong đó có 7 cổng có thể sử dụng ở chế độ băm xung PWM và 12 cổng dùng như đầu vào/ra tương tự), board mạch Leonardo còn hàn sẵn thạch anh 16Mhz, một cổng Micro USB, một Jack nguồn, một cổng ICSP, và một nút nhấn Reset. Kết nối đơn giản với máy tính với một Cáp Micro USB, và có thể sử dụng nguồn DC, hay với chỉ một nguồn Pin/Acquy.. Điểm đặc biệt Leonardo khác biệt với các thế hệ board Arduino đi trước bởi sự tích hợp cổng kết nối USB (CDC – Cổng com ảo) bên trong chip Atmega32U4, điều đó đã giúp loại bỏ các chíp đi kèm làm nhiệm vụ kết nối với cổng USB, cho phép Leonardo kết nối với máy tính đơn giản như bàn phím hay chuột. THÔNG SỐ KỸ THUẬT: - Vi điều khiển: ATmega32u4 - Điện áp hoạt động: 5VDC - Điện thế khi cấp nguồn ngoài: khuyên dùng 7-9VDC - Số chân Digital: 20 - Số kênh PWM: 7 - Số kênh vào Analog: 12 - Bộ nhớ Flash: 32 KB (ATmega32u4), 4KB sử dụng cho Bootloader. - SRAM: 2.5 KB (ATmega32u4) - EEPROM: 1 KB (ATmega32u4) - Xung lock: 16MHz Lưu ý: Không nên cấp 12V vì khi cấp 12V IC ổn áp của board mạch rất dễ bị cháy. Ưu điểm của Leonardo so với UNO R3: - Có thể giả lập chuột, bàn phím mà không muốn tốn nhiều thời gian "ngâm cứu". - Nhiều chân analog hơn, nhiều chân PWM hơn. - Có nhiều RAM hơn. - Trọng lượng nhẹ hơn (chỉ 20g )
