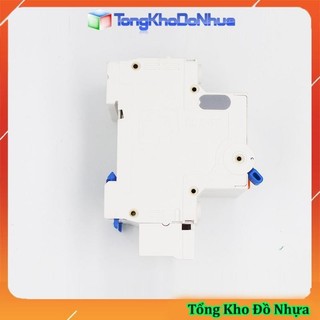

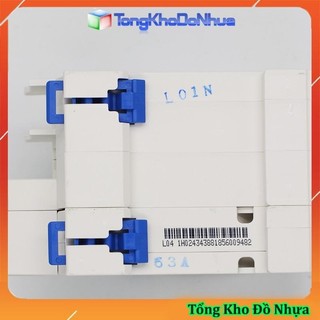

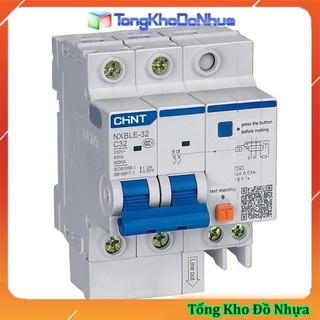

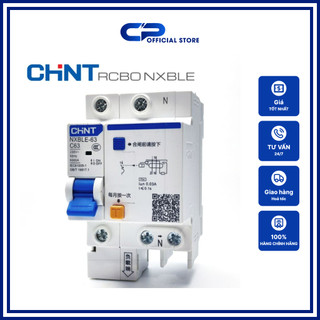

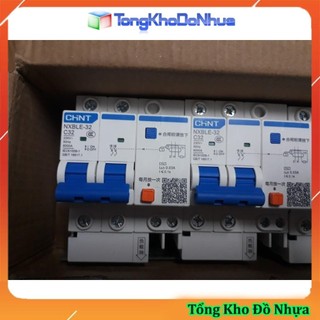

Aptomat chống giật 2P 32A CHINT

Aptomat chông giật còn có tên gọi khác là át chống dò dòng, cầu dao chống dò dòng, tên tiếng anh là ELCB (Earth leakage circuit breaker) nó có nhiệm vụ tự ngắt điện khi có dòng điện dò xuống đất hay có người bị điện giật khi dòng điện dò vượt quá giới hạn an toàn.để được tư vấn Hoạt động: át 1 pha:nó so sánh dòng điện chạy qua 2 dây mát và lửa, nếu dòng điện này khác nhau quá 15mA hoặc 30mA (tùy loại ) thì nó sẽ ngắt điện khỏi tải, không cho tải làm việc nữa. Nguyên lý: với át 1 pha:người ta cho 2 dây mát và lửa đi qua 1 biến dòng có lõi sắt hình xuyến tên tiếng anh Là ZTC ( Zero cureent transformer), đây là 1 cái biến thế lõi xuyến thông thường với cuộn sơ cấp 1 vòng dây( chính là 2 dây mát và lửa đi qua tâm biến thế) và cuộn thứ cấp vài chục vòng dây, biến thế này to bằng cái nhẫn cưới. Như chúng ta biết: dòng điện đi ra ở dây nóng về ở dây mát ( và ngược lại: ra mát về nóng) là ngược chiều nhau, có nghĩa là từ trường biến thiên chúng sinh ra trong lõi sắt của biến dòng là ngược chiều nhau, nếu 2 dòng điện này bằng nhau, 2 từ trường biến thiên sẽ triệt tiêu nhau làm điện áp ra của cuộn thứ cấp biến dòng = 0. nếu điện áp qua 2 dây bị dò, dòng điện trên 2 dây khác nhau,hai từ trường biến thiên sinh ra trong lõi sắt khác nhau làm xuất hiện dòng điện cảm ứng trên cuộn thứcấp của biến dòng, dòng điện này được đưa vào ic để kiểm tra xem có lớn hơn dòng dò an toàn khồng? Nếu lớn hơn tỉ dụ là 15 mA thì ic sẽ cấp điện cho triac cấp điện cho cuộn hút của át tô mát để ngắt điện khỏi tải, đồng thời ngắt điện nuồi mạch điều khiển của át tô mát.Khi át bị tác động thì điện áp cấp cho mạch điều khiển phải ngắt ngay nếu không sẽ cháy cuộn dây và mạch điều khiển. Với át 3 pha:tương tự như trên với 3 dây pha đi qua tâm biến dòng Thông số kĩ thuật - Điện áp làm việc: 220V - Dòng tải là 32A - Dòng rò là 30mA - Thời gian tác động: sau khi dòng rò quá mức an toàn, át tô mát sẽ tự ngắt sau thời gian 0.03 giây - Các chức năng đi kèm khác:át chống giật có thể được tích hợp với át chống ngắn mạch thông thường và bộ phận dập hồ quang, nếu dùng át này Ứng dụng:át chống giật được mắc cùng với át thông thường ở cầu dao tổng để chống dò dòng, bảo vệ người bị điện giật, chống sấm chớp, mắc ở bình nước nóng dùng điện, mắc ở những nơi cần có độ an toàn về điện cao, hay nơi dễ bị dò điện Các lưu ý khí sử dụng:không dùng ở nới ẩm ướt, nếu là bình nước nóng thì nên đặt ở ngoài nhà tắm, phải test trước khi dùng. tét ít nhất 1 tháng 1 lần. khi mắc át chông giật, phía trên át là điện vào, phía dưới là điện áp ra tải, nếu đấu ngược sẽ chết át ngay khi có dòng dò.
