Áo côn MT4 ra MT2

Áo côn MT4 ra MT2 hay áo côn MT2xMT4 tương đương VQ-102

Áo côn làphần chi tiết dùnglàmtrung gian để gắn dao cụ trong các máy cơ khí như máy khoan, máy phay, máy tiện… chi tiết này đượclàmtheo tiêu chuẩn nên được áp dụng được trên hầu như các loại máycôngcụ dù sản xuất ở quốc gia nào. Áo côn thường dùng để kẹp dao cụ, đuôi côn giảm từ lớn xướng nhỏ như côn trục chính là MT4 muốn lắp mũi khoan có chuôi MT3, MT2,... gọi là áo côn 4-3, áo côn 4-2.

Hình ảnh áo côn MT4 ra MT2

Các thông số kỹ thuật của áo côn mũi khoan MT4 ra MT2

- Áo côn dùng chuyển truyền chuyển động từ kiểu côn ngoài sang kiểu côn trong. Thường hay được sử dụng khi khoan với mũi khoan chuôi côn trên máy tiện và máy khoan.Với áo côn MT4 ra MT2 là chuyển từ côn ngoài MT4 sang kiểu côn trong MT2.

- Chiều dài tổng thể là 124mm

- Đường kính d là 17.78mm, D là 31.267mm

- Độ chính xác là 0.003mm

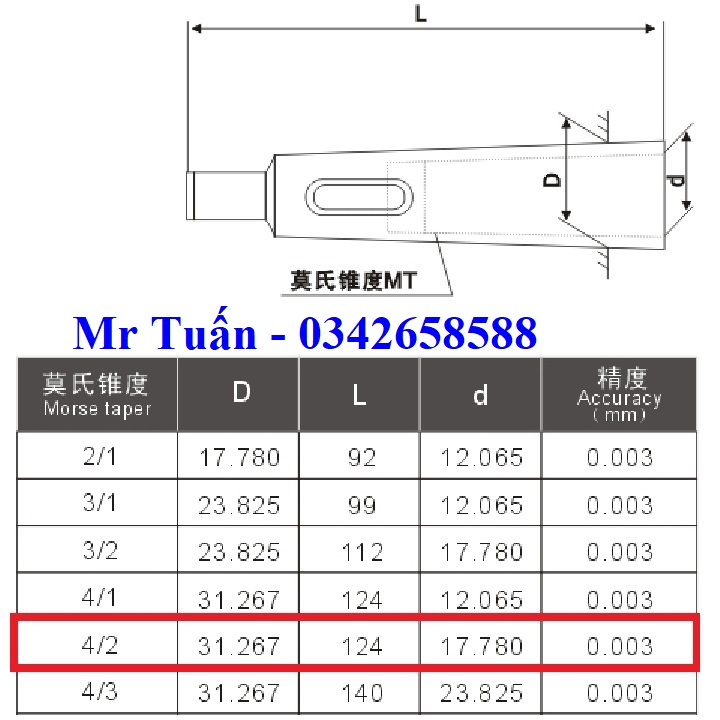

Hình ảnh các kích thước trên áo côn mũi khoan

Áo côn lắp với chuôi côn mũi khoan để khoan chi tiết.

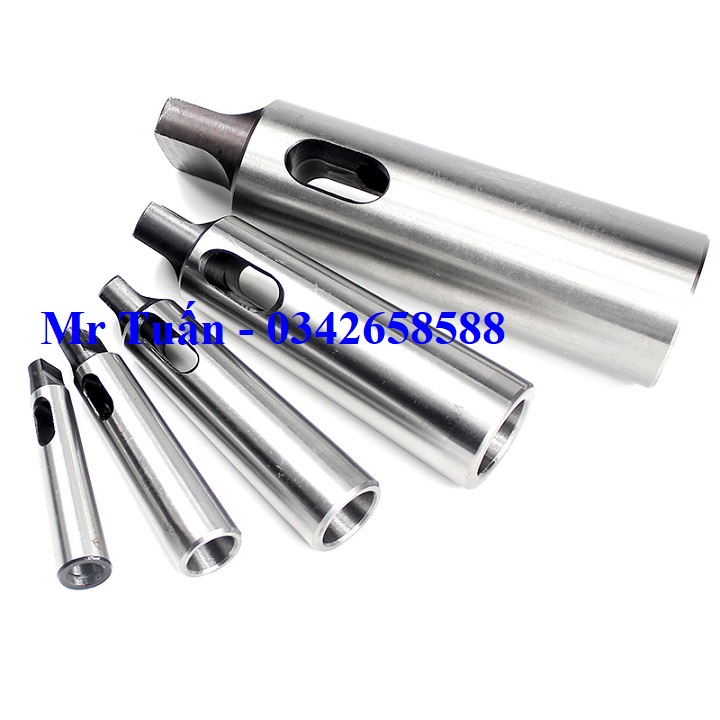

Hình ảnh áo côn mũi khoan MT4 ra MT2

Bên cạnh áo côn MT4 ra MT2 chúng tôi còn cung cấp áp côn chuyển tiếp các kích thước khác.

- Áo côn MT2 ra MT1

- Áo côn MT3 ra MT1, MT2

- Áo côn MT4 ra MT1, MT2, MT3

- Áo côn MT5 ra MT1, MT2, MT3, MT4

- Áo côn MT6 ra MT1, MT2, MT3, MT4, MT5

Mối quan hệ tương ứng của độ côn

Tương ứng của côn:

Số 0: Đường kính đầu lớn Φ9.045, độ côn: 1: 19.212

Số 1: Đường kính cuối lớn Φ12.065, độ côn: 1: 20.047

Số 2: Đường kính cuối lớn Φ17,78, độ côn: 1: 20.020

Số 3: Đường kính đầu lớn Φ23.825, độ côn: 1: 19.922

Số 4: Đường kính đầu lớn Φ31.267, độ côn: 1: 19.254

Số 5: Đường kính đầu lớn Φ44.399, độ côn: 1: 19.002

Số 6: Đường kính cuối lớn Φ63.348, độ côn: 1: 19.180

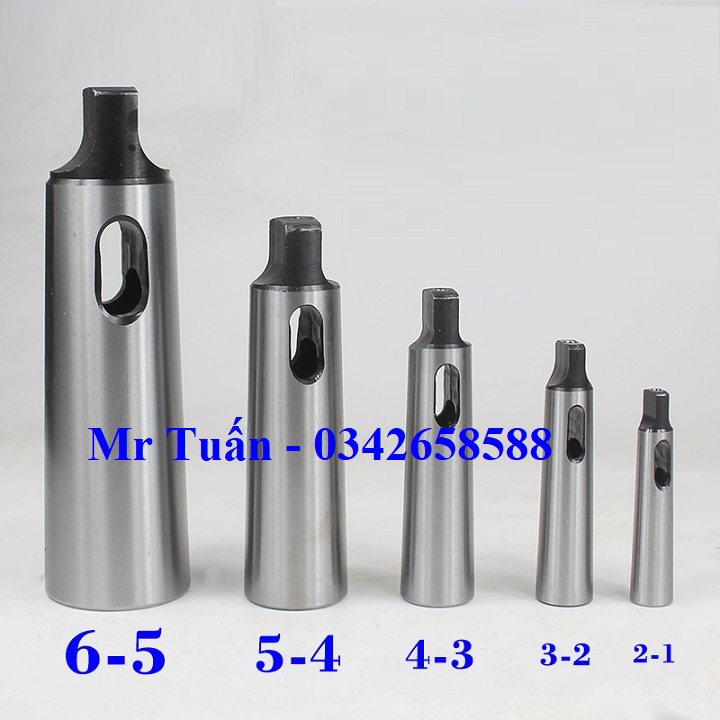

Hình ảnh các loại áo côn

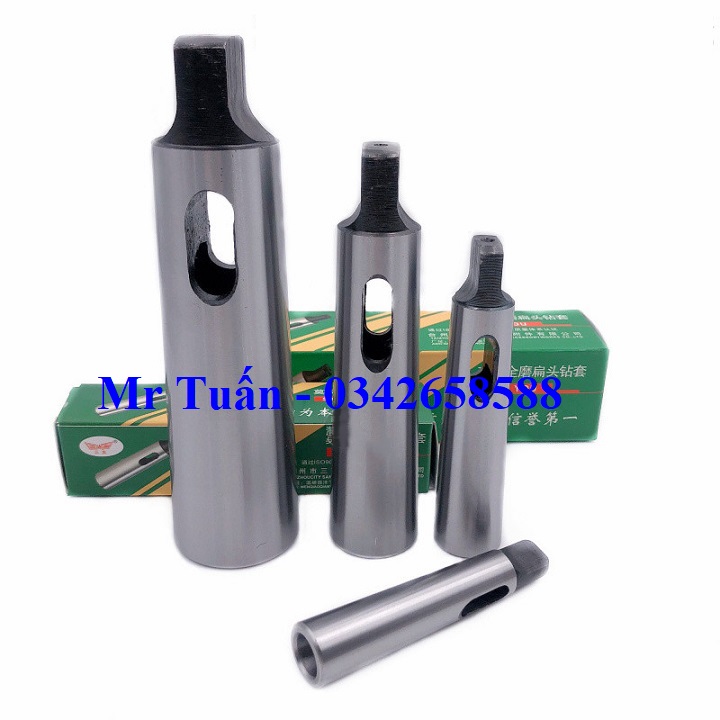

Hình ảnh áo côn và hôp đựng.
