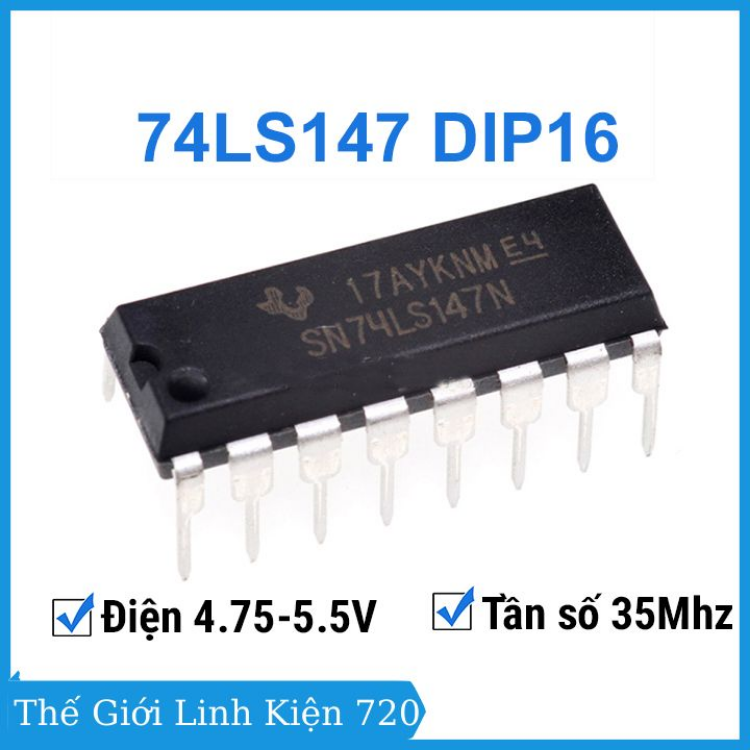

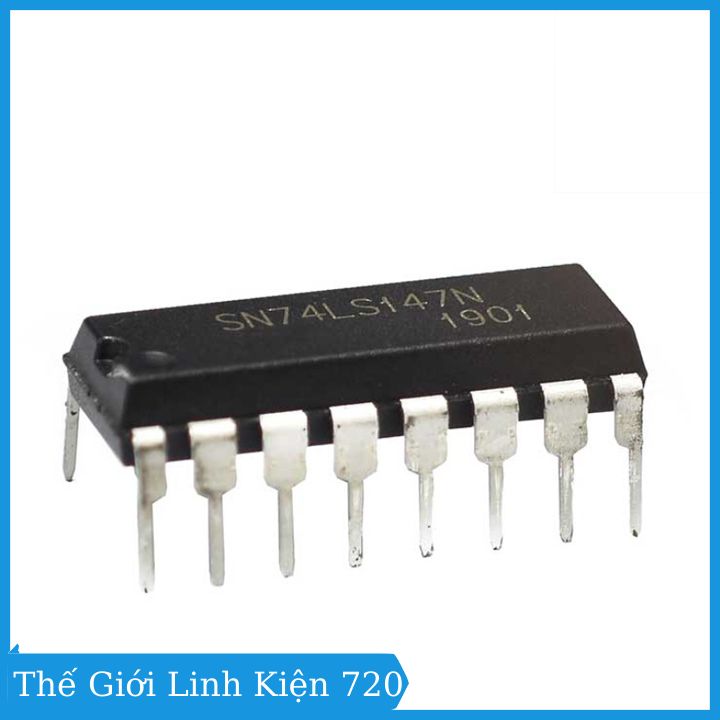

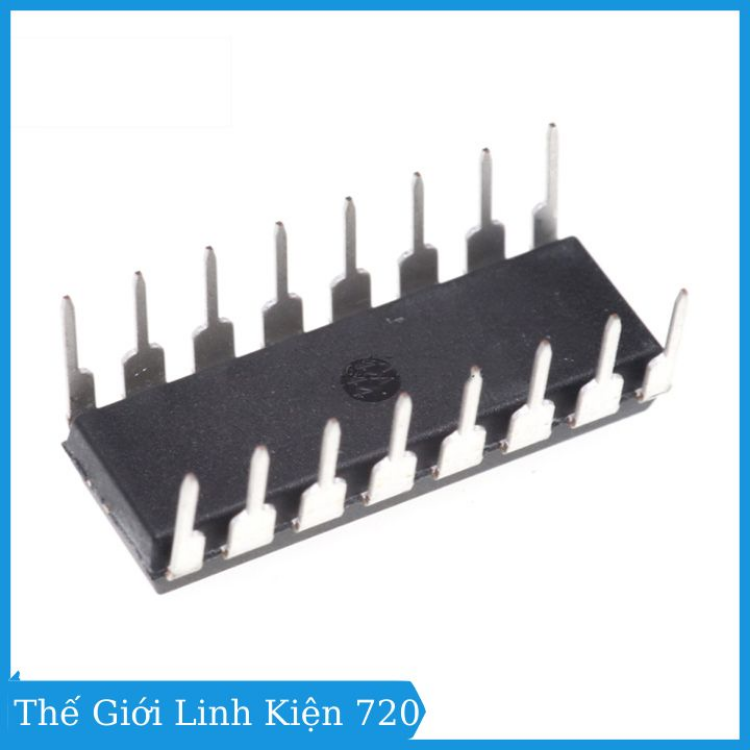

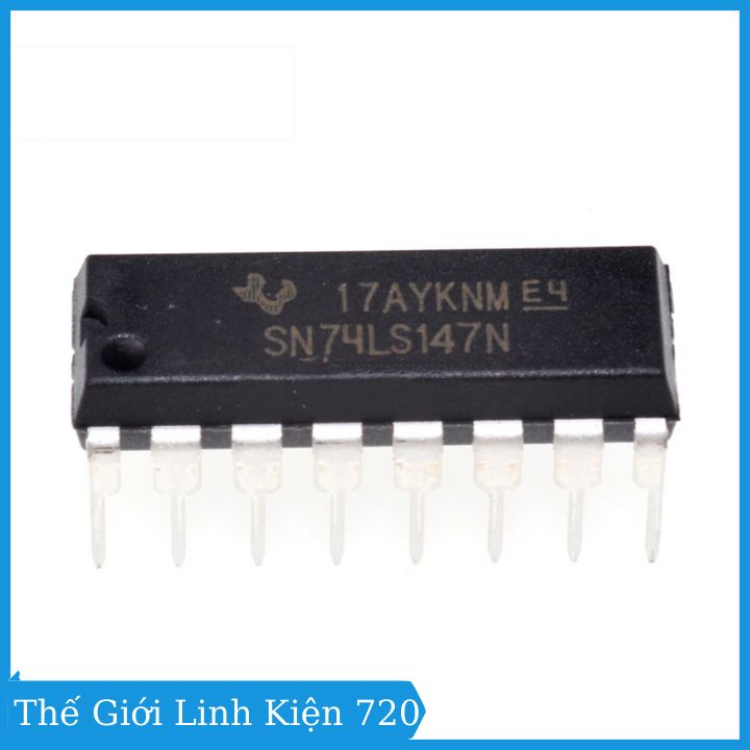

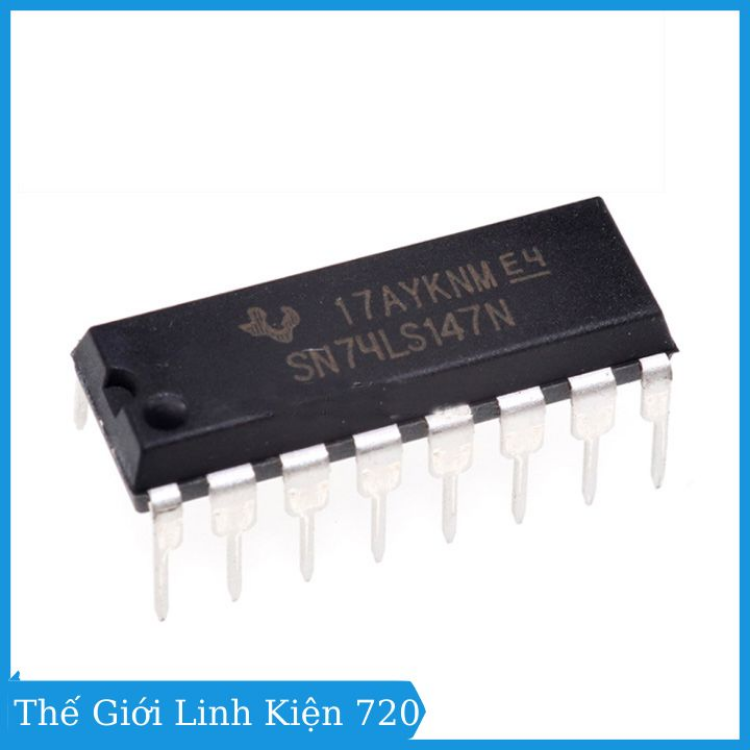

74LS147 10 to 4 Priority Encoder DIP16

74LS147 DIP16

Giới Thiệu

☑️ 74LS147 có tính năng giải mã ưu tiên các đầu vào để đảm bảo rằng chỉ dòng dữ liệu bậc cao nhất mới được mã hóa. 74LS147 mã hóa chín dòng dữ liệu thành BCD bốn dòng (8-4-2-1). 74LS147 được tích hợp diode rào cản Schottky để xử lý tốc độ cao. IC 74LS147 có nhiều loại điện áp làm việc, nhiều điều kiện làm việc và giao tiếp trực tiếp với CMOS, NMOS và TTL. Đầu ra của IC luôn ở dạng TTL giúp dễ dàng làm việc với các thiết bị TTL và vi điều khiển khác.

Thông Số Kỹ Thuật

☑️ Điện áp nguồn: 4,75V đến 5,5V

☑️ Tần số ở điện áp danh định: 35 MHz

☑️ Độ trễ lan truyền điển hình: 21nS

☑️ Tiêu thụ điện năng thấp: 32mW

☑️ Bảo vệ ESD

☑️ Nhiệt độ hoạt động: 0ºC đến 70ºC

☑️ ESD CDM (kV): 0,75

☑️ ESD HBM (kV): 2

☑️ Sự chậm trễ lan truyền cân bằng

Các ứng dụng

☑️ Nó được sử dụng để kiểm soát các yêu cầu ngắt bằng cách tác động lên yêu cầu có mức độ ưu tiên cao nhất

☑️ Cũng được sử dụng để mã hóa đầu ra của bộ chuyển đổi tín hiệu analog sang kỹ thuật số
