6-30V Relay Module Switch Trigger Time Delay Circuit Timer Cycle Adjustable

Hàng mới 100% và chất lượng cao
Chất liệu: Linh kiện điện
Màu sắc: Xem hình
Giới thiệu sản phẩm:
1. Điện áp hoạt động: 6 -- 30V

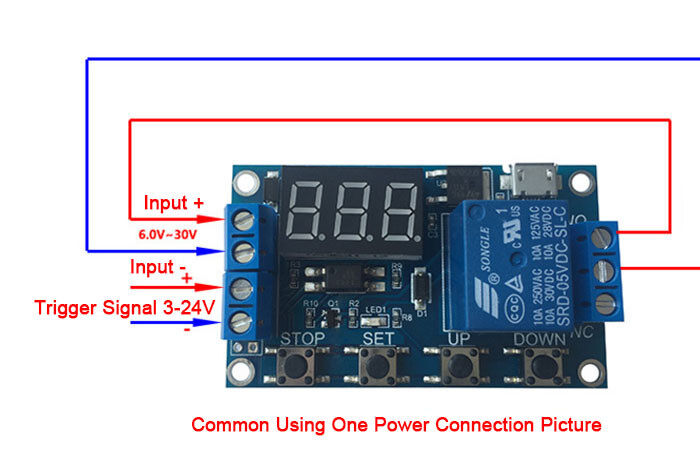

2. nguồn tín hiệu kích hoạt: Bộ kích hoạt mức cao (3.0 V-24 V), mặt đất tín hiệu và mặt đất hệ thống không phổ biến, có thể tăng khả năng chống nhiễu hệ thống (ngắn mạch cũng có thể kết nối với một mặt đất chung)

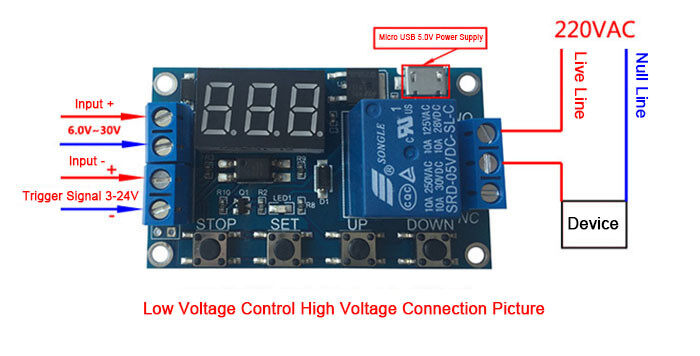

3. Công suất đầu ra: Có thể điều khiển không quá các thiết bị DC 30V 5A AC hoặc 220 V 5A
4. Cách Ly bộ ghép quang: Cải thiện khả năng chống nhiễu, sau khi cài đặt tham số, nó sẽ ghi nhớ mãi mãi
Cảnh báo: tiếp điểm Rơle là thụ động và sản xuất điện; 1 kênh có chức năng điều khiển bật/tắt
Chế độ hoạt động:
P1: Sau khi kích hoạt tín hiệu, rơle nguồn đúng giờ OP, sau đó tắt; trong thời gian hoạt động sau:
1) p1.1: tín hiệu được kích hoạt lại không hiệu quả
2) p1.2: tín hiệu được kích hoạt lại, bắt đầu lại thời gian
3) p1.3: tín hiệu được kích hoạt lại, thiết lập lại; ngắt kết nối Rơle, dừng thời gian
P2: Đưa ra tín hiệu kích hoạt, thời gian sau khi tắt rơle điện CL thời gian OP; sau đó hẹn giờ, tắt Rơle
P3.1: cho tín hiệu kích hoạt sau khi rơle Công suất đúng giờ OP, rơle thời gian tắt CL; sau đó vận hành lại chu kỳ trên tín hiệu thu hồi chu kỳ, thời gian dừng Rơle tắt máy; thời gian chu kỳ (lop) có thể được thiết lập
P3.2: Sau khi kết nối. Không cần phải kích hoạt tín hiệu, rơle Công suất đúng thời gian OP, rơle thời gian tắt CL; sau đó có thể thiết lập chu kỳ hoạt động trên chu kỳ thời gian (lop)
Q4: giữ chức năng của tín hiệu; nếu không có tín hiệu kích hoạt, thời gian sẽ bị hủy, rơle được kết nối; khi tín hiệu biến mất, OP thời gian tắt Rơle; theo thời gian, nếu không có tín hiệu một lần nữa, thời gian sẽ bị xóa
Khoảng thời gian:
0.1 S (Tối thiểu) ~ 999 phút (tối đa) có thể điều chỉnh liên tục
Cách chọn khoảng thời gian:
Trong việc lựa chọn chế độ Giao diện bộ tham số, và nhấn Nút Stop để chọn thời gian
XXX. Nếu dấu thập phân ở một nơi nào đó, khoảng thời gian là S-1 999 S
XX. X là dấu thập phân Là Mười, khoảng thời gian là 0.1 S 99.9 S-
X. X. X là tất cả các dấu thập phân đều bật, khoảng thời gian là 1 phút-999 PHÚT
Giới thiệu Thông số: Công suất OP theo thời gian, tắt thời gian CL, thời gian chu kỳ lop (1-999 lần, "---" là chu kỳ không giới hạn)
Cách đặt tham số:
1. Trước tiên hãy đảm bảo chế độ hoạt động của Rơle
2. theo chế độ Rơle hoạt động, giao diện chính (Mô-đun Nguồn sẽ nhấp nháy chế độ hoạt động hiện tại; chế độ tiêu chuẩn p1.1, sau đó đi vào giao diện chính); nhấn và giữ phím Set hai giây rồi tắt chế độ giao diện chọn; bằng cách nhấn phím up, DOWN để chọn cài đặt chế độ (p1.1 ~ P4)
3. Sau khi chọn chế độ, nhấn SET ngắn để đặt tham số tương ứng, sau đó tham số bạn muốn đặt sẽ nhấp nháy (công suất OP kịp thời; thời gian tắt nguồn CL; thời gian chu kỳ Lop, "---" là chu kỳ không giới hạn); bằng cách lên, xuống để đặt giá trị tham số, Hỗ trợ bấm lâu (tăng hoặc giảm nhanh) và ấn nhẹ (tăng hoặc giảm 1 chiếc); sau khi cài đặt giá trị tham số bằng cách bấm nhanh phím dừng để chọn Vị trí thập phân; chọn khoảng thời gian (khoảng thời gian tương ứng là 0.1 S-999 phút); nhấn nhanh SET để đặt tham số tiếp theo ở chế độ hiện tại, quy trình tương tự như Trên
4. Sau khi tham số chế độ cài đặt, Nhấn và giữ nút Set, sau đó giữ chế độ cấu hình hiện tại sẽ nhấp nháy, sau đó quay lại giao diện chính; xác định thành công Tham số giao diện chính: khi rơle không hoạt động, nó sẽ Hiển thị "000" (không có dấu thập phân); rơle trạng thái hoạt động, màn hình có dấu thập phân Điểm
Chế độ chọn giao diện: Nhấn và giữ phím SET để vào; sau khi cài đặt, Nhấn và giữ nút Set trở lại trên giao diện chính
Chức năng mở rộng khóa dừng:
Kích hoạt chế độ Rơ Le:
1. no: PO điện theo thời gian, relay có thể được kết nối
2. tắt: Rơle không được phép kết nối, khi ở trạng thái tắt trong giao diện chính ngắn, nhấn phím dừng để bật và tắt, trạng thái hiện tại sẽ nhấp nháy; sau đó quay lại giao diện chính (chức năng này là chức năng dừng đột ngột, 1 phím để tắt rơle)
Chế độ ngủ:
Chế độ ngủ C-P: trong vòng 5 phút, không hoạt động; ống nixie sẽ đóng màn hình tự động và một chương trình chức năng tốt
Chế độ d-normal: nixie Tube Show Ever
Lưu ý:Nhấn và giữ Nút Stop trong 2 giây có thể thay đổi từ C-P sang o-d; Trạng thái hiện tại sẽ nhấp nháy và sau đó trở về giao diện chính
Kích thước: 6.3*3.8*1.5cm/2.48 "* 1.50" * 0.59"
Không có gói bán lẻ
Số lượng: 1 chiếc

Lưu ý:Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực của sản phẩm. Cảm ơn bạn!!
