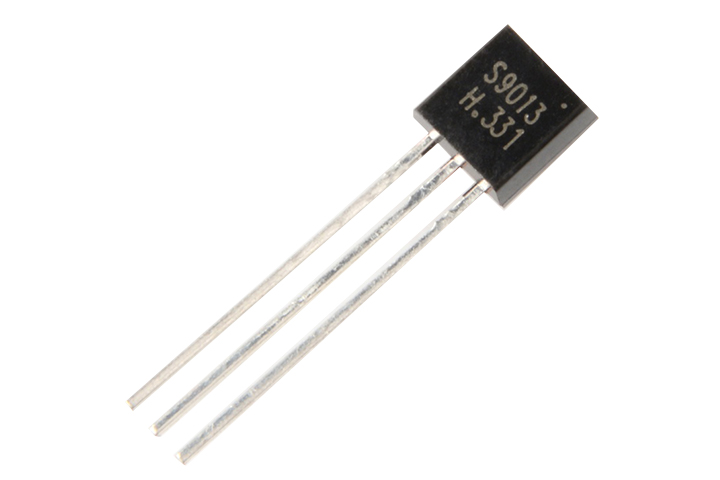

50con Transistor S9013 TO-92 TRANS NPN 05A 20V

S9013 là một transistor NPN công suất trung bình được sử dụng cho mục đích chung chuyển mạch và khuếch đại. Nó có tần số chuyển tiếp cao 140MHz, phù hợp cho các ứng dụng tần số cao. Nó cũng có công suất dòng cực góp tương đối lớn 500mA.

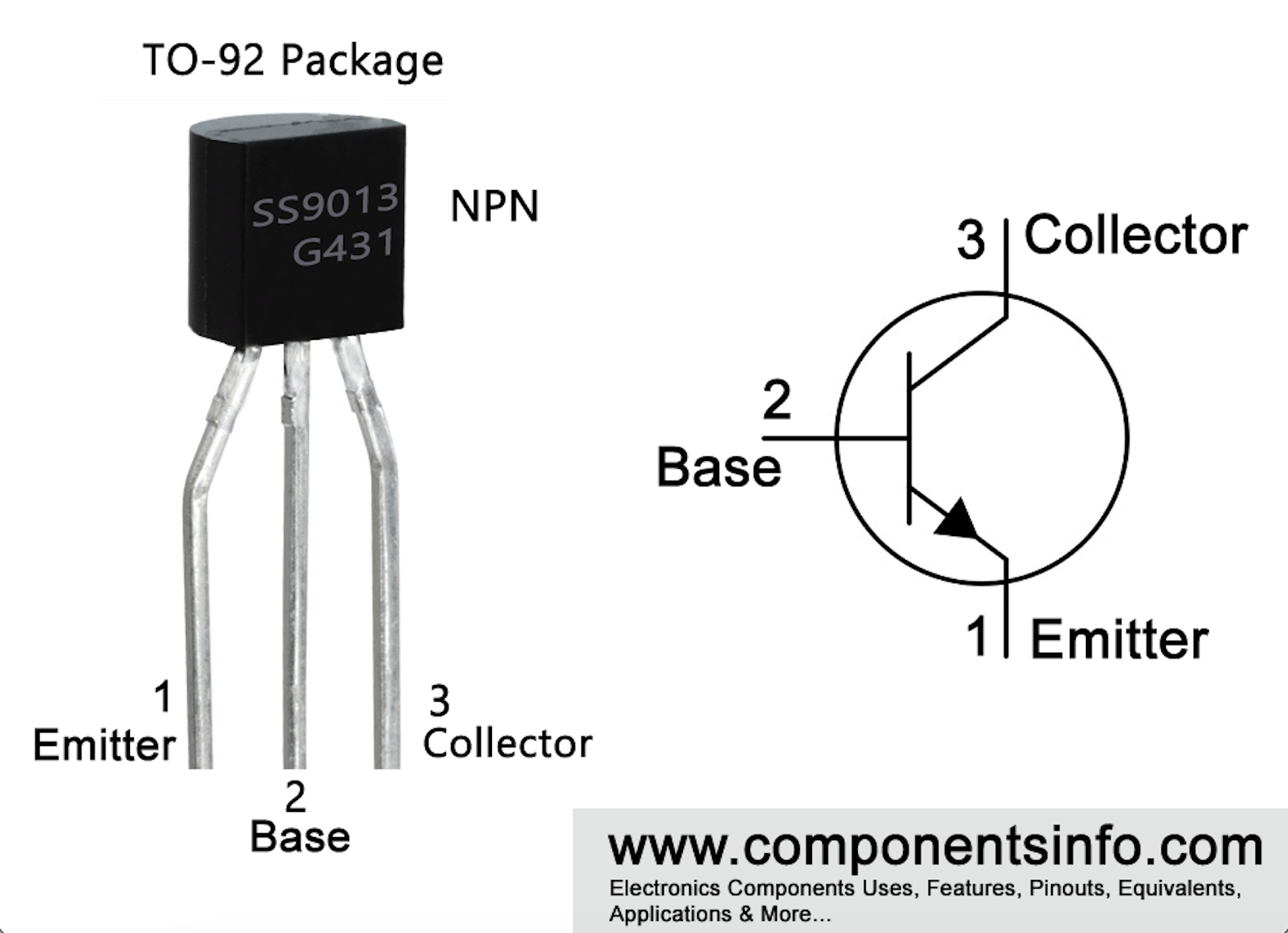

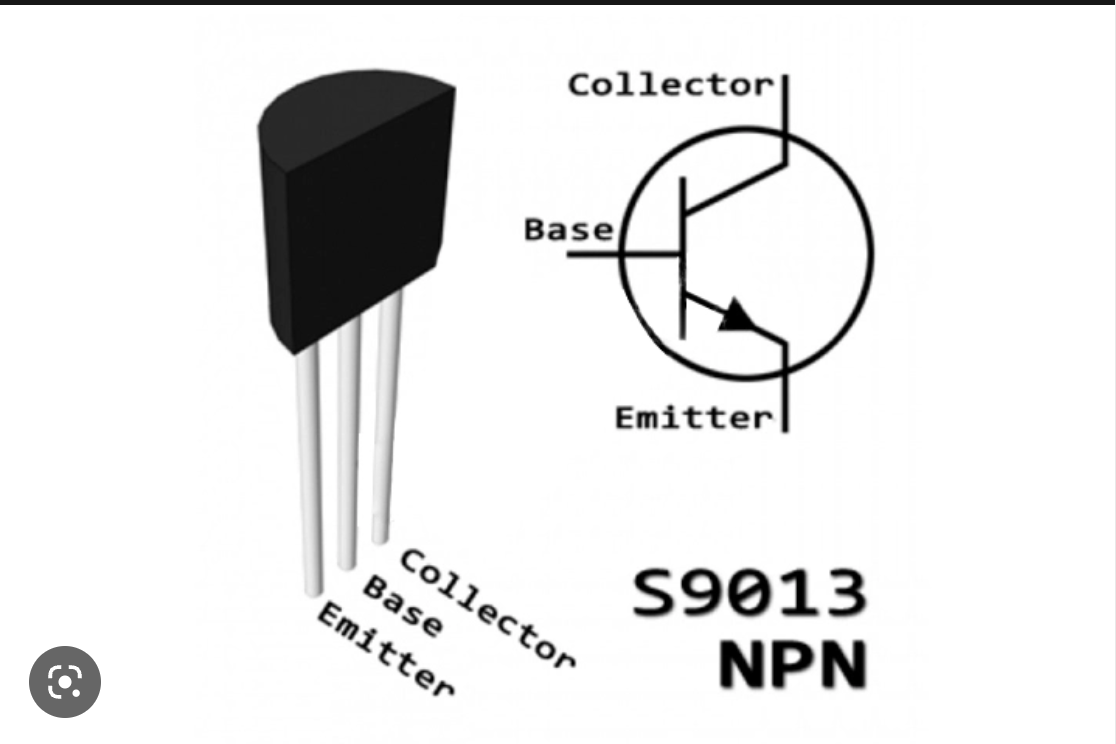

Sơ đồ chân S9013

Hướng transistor phía trước mặt với các chân hướng xuống dưới thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân E, chân B và chân C.

Đặc tính thông số kỹ thuật S9013

Loại: NPN

Điện áp cực góp cực phát: 25 V

Điện áp cực góp cực gốc: 45 V

Điện áp cực phát cực gốc: 5 V

Dòng điện cực góp: 0,5 A

Tiêu thụ cực góp: 0,625 W

Độ lợi dòng điện DC (hfe): 64 đến 300

Tần số chuyển đổi: 150 MHz

Phạm vi nhiệt độ mối nối vận hành và lưu trữ: -55 đến +150 ° C

Đóng gói: TO-92

Phân loại hFE

Transistor S9013 có thể có mức tăng dòng điện từ 64 đến 300. Mức tăng của S9013D sẽ nằm trong phạm vi từ 64 đến 91, đối với S9013E, nó sẽ nằm trong phạm vi từ 78 đến 112, đối với S9013F, nó sẽ nằm trong từ 96 đến 135, đối với S9013G sẽ nằm trong phạm vi từ 112 đến 166, đối với S9013H sẽ nằm trong phạm vi từ 144 đến 202, đối với S9013I sẽ nằm trong phạm vi từ 190 đến 300.

Transistor PNP bổ sung

S9012 là transistor PNP bổ sung cho S9013.

Thay thế và Tương đương

Bạn có thể thay thế S9013 bằng MPS6532, MPS6601, MPS6601G, MPS6602, MPS6602G, MPSW01, MPSW01A, MPSW01AG hoặc MPSW01G.

Cách sử dụng Transistor S9013

S9013 là transistor NPN nhanh dòng điện cao có thể được sử dụng để chuyển mạch và khuếch đại mục đích chung. Nó có tần số chuyển tiếp là 140MHz. Tần số chuyển tiếp của transistor là tần số mà tại đó độ lợi dòng điện giảm xuống một, vượt quá tần số này transistor không còn có thể khuếch đại tín hiệu. Băng thông giới hạn này là do điện dung ký sinh bên trong.

S9013 cũng có định mức dòng cực góp cao 500mA. Tuy nhiên, ở dòng điện cao, độ lợi giảm nhanh chóng và cần dòng điện cực gốc lên đến 50mA để đạt được dòng điện cực góp cao. Sự tiêu tán công suất cũng phải được tính đến. Trong khi gói có khả năng tiêu tán 625mW, khả năng chịu nhiệt của vỏ TO-92 hạn chế mức tiêu hao công suất thực tế. Điện trở nhiệt được quy định bằng độ C trên mỗi watt. Nó chỉ định sự gia tăng nhiệt độ cho sự tiêu tán công suất nhất định và nhiệt độ mối nối không bao giờ được tăng quá 150 ° C.

Các ứng dụng

Bộ khuếch đại tần số cao

Bộ chuyển đổi công tắc

Trình điều khiển dòng điện cao
