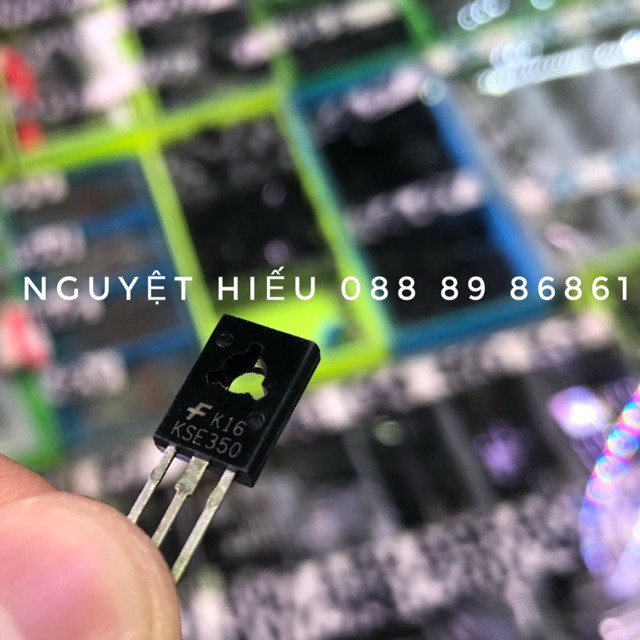

[NK]2 con transistor công suất KSE350

Thông số kỹ thuật: Model: PNP – TO126 Điện áp cực đại:VCBO = 300V VCEO = 300V VEBO = 5V Dòng điện cực đại: IC =500mA Công suất tối đa: PC = 20W Nhiệt độ làm việc: -65oC ~ 150oC Transistor KSE350 là một transistor công suất đáp ứng điện áp cao, có cấu tạo gồm 3 lớp bán dẫnghép với nhau thành 2 mối nối P-N, thuộc loại transistor thuậnPNP. Xét trên phương diện cấu tạo, transistor tương đương với 2 diode. Tuy nhiên, Transistor và Diode là 2 linh kiện điện tửhoàn toàn khác nhau và không thể thay thế cho nhau theo cách mắc tương đương. Transistor KSE350 được sản xuất theo chuẩn TO126, thứ tự các chân từ trái qua phải: E C B. Transistor KSE350 có điện áp giới hạn lên tới Uce = 300V, dòng điện giới hạn của Transistor KSE350 Ic = 500mA. Nếu cung cấp đủ điện áp, KSE350 có thể cung cấp công suất lên tới 20W. Transistor KSE350 có thể hoạt động ở dải nhiệt độ từ -65oC ~ 150oC. Hệ số khuếch đại hFE nằm trong khoảng từ 30 đến 240.
