1.4 ramps 3D Printer Controller

Mạch điều khiển máy in 3D RAMPS 1.4 là board mở rộng cắm trên Arduino Mega 2560 và dùng để điều khiển các máy in 3D Reprap (mã nguồn mở Marlin) cũng như các ứng dụng khác. RAMPS 1.4 có 5 khay dùng để lắp mô đun điều khiển động cơ bước A4988 hoặc DRV8825, các mạch công suất điều khiển các đầu đùn (extruder), bàn nhiệt…của máy in 3D. Do được thiết kế theo các mô đun, các máy in 3D dùng RAMPS 1.4 luôn dễ dàng bảo trì, thay thế, sửa chữa và nâng cấp với chi phí thấp.

Mạch điều khiển máy in 3D RAMPS 1.4 có chất lượng gia công rất tốt, bản đồng dày, thông số ký hiệu in trên mạch rõ ràng, linh kiện chất lượng cao cho độ bền và khả năng hoạt động ổn định cao nhất.

Hiện có 1 số board mạch điều khiển máy in 3D RAMPS 1.4 trên thị trường có chất lượng gia công kém, thiết kế lỗi, đặc biệt là không thể điều chỉnh dòng qua các Jumper của mạch do thiết kế lỗi và bị nối tắt, mong Quý Khách lưu ý.

THÔNG SỐ KỸ THUẬT

• Board mạch RAMPS 1.4 điều khển máy CNC, máy in 3D.
• Thiết kế chuẩn theo baord mạch RAMPS 1.4 chính hãng Reprap.
• Tích hợp 3 ngõ ra Mosfet để điều khiển hotbed, fan và thermistor bằng PWM.
• Tích hợp cầu chì tự phục hồi 5A bảo vệ toàn bộ hệ thống mạch.
• Tích hợp cầu chì tự phục hồi 11A cho hotbed.
• Điều khiển được 5 động cơ bước qua 5 socket Driver, đặc biệt 2 socket dùng cho 2 động cơ bước ở trục Z nối song song, có jumper để điều chỉnh dòng ra cho từng động cơ.
• Có ngõ ra cho giao tiếp I2C và SPI và kết nối với LCD, SD Card.

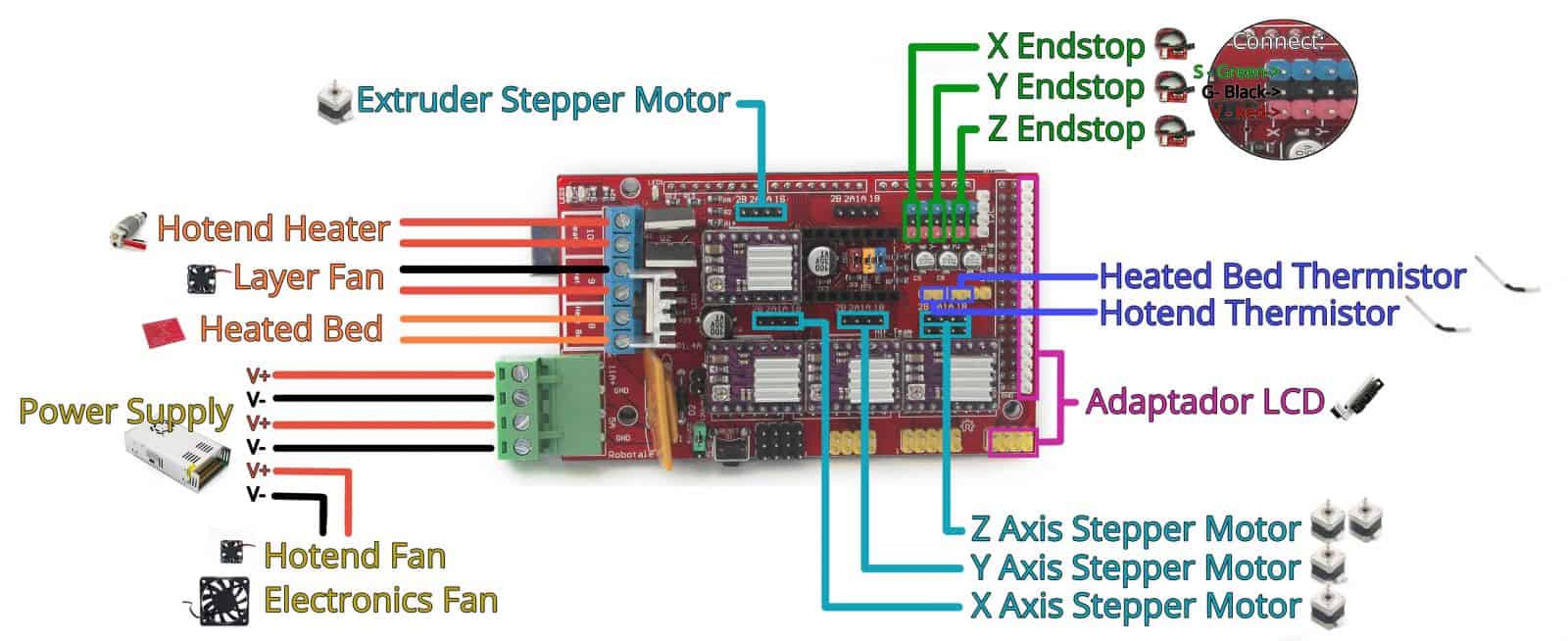

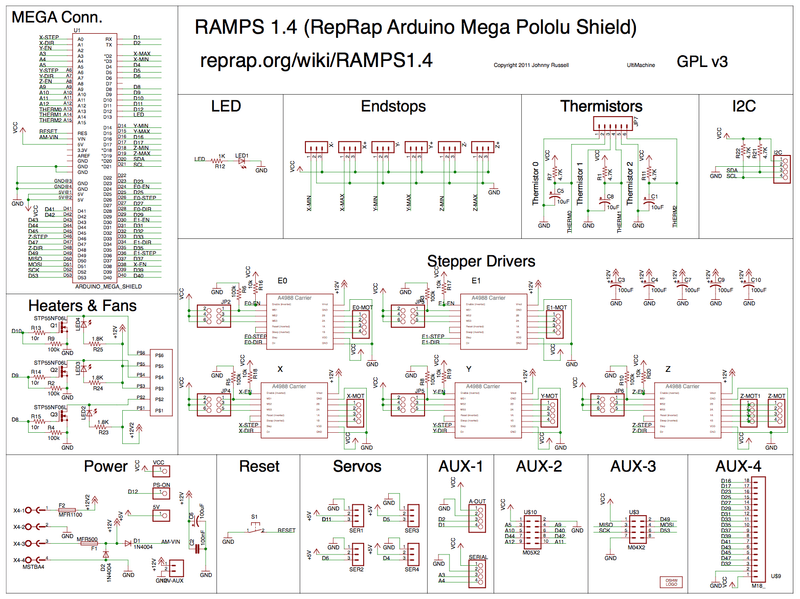

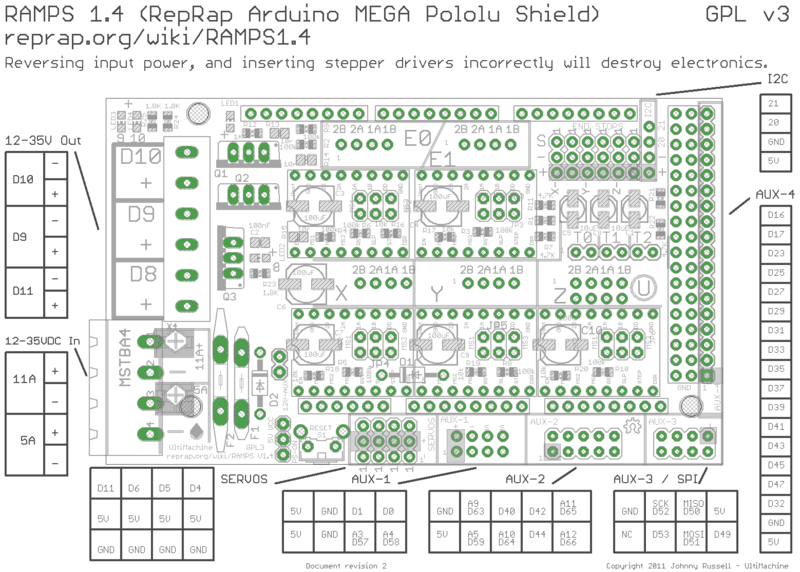

SƠ ĐỒ MẠCH ĐIỀU KHIỂN MÁY IN 3D RAMPS 1.4
