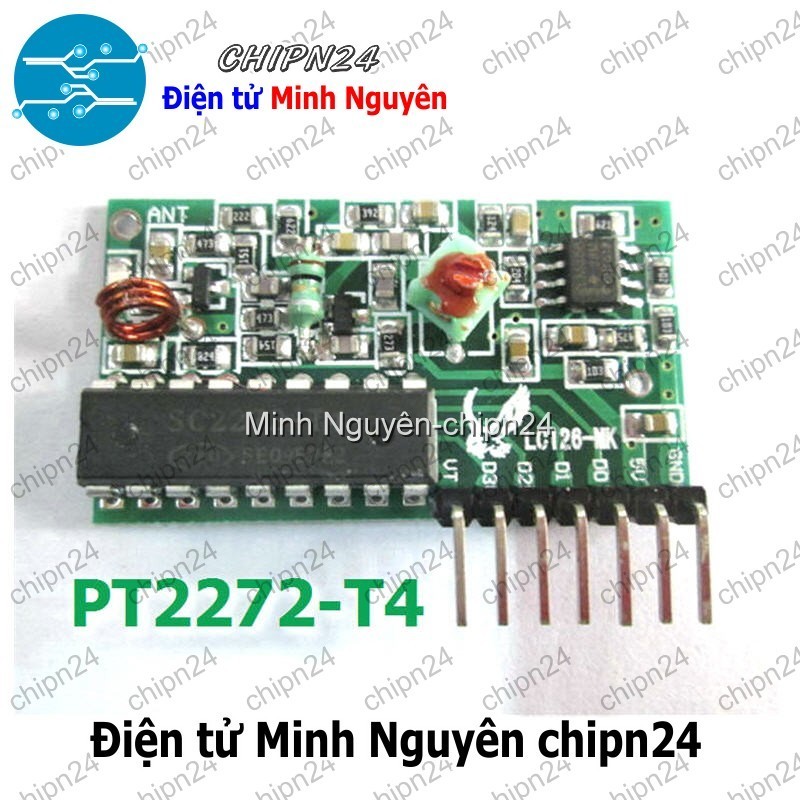

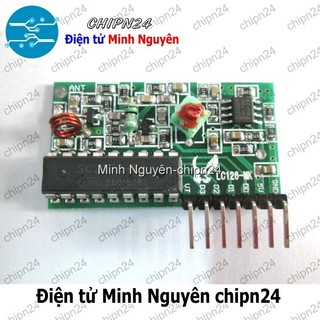

[1 cái] (E87) Module Thu RF 315MHz PT2272 (T4)

Module Thu RF 315MHz PT2272 (T4) Ý nghĩa của module M4 , L4, T4: + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu. + L4 ( PT2274-L4) ( Latch): Dữ liệu được truyền đến và chốt lại. Trong thời điểm kích, chỉ nhớ 1 trạng thái + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại, 4 bit hoạt động độc lập VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai. Khi bấm D1 thì chỉ D1 đảo trạng thái, không liên quan gì đến D0 Thông số kỹ thuật: - Điện áp sử dụng: 5V - Tần số hoạt động: 315 Mhz - Dòng điện tiêu thụ ở trạng thái nghỉ: < 4.5mA - IC Giải mã: PT2272-T4 - Trở dao động: 820K - Kích thước: 41x23x7mm - Có thể mắc thêm Anten bằng dây đơn lõi, dài 23cm, cuộn tròn Sơ đồ chân: 1 GND Chân Mass: cấp nguồn 0V 2 5V Chân +: cấp nguồn 5V 3 D0 Chân Data output 0 4 D1 Chân Data output 1 5 D2 Chân Data output 2 6 D3 Chân Data output 3 7 VT chân trạng thái, có tín hiệu sẽ kích lên mức 1 Lưu ý: - Nguồn sử dụng tốt nha^'t cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ... không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị .............................................................................. Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều
