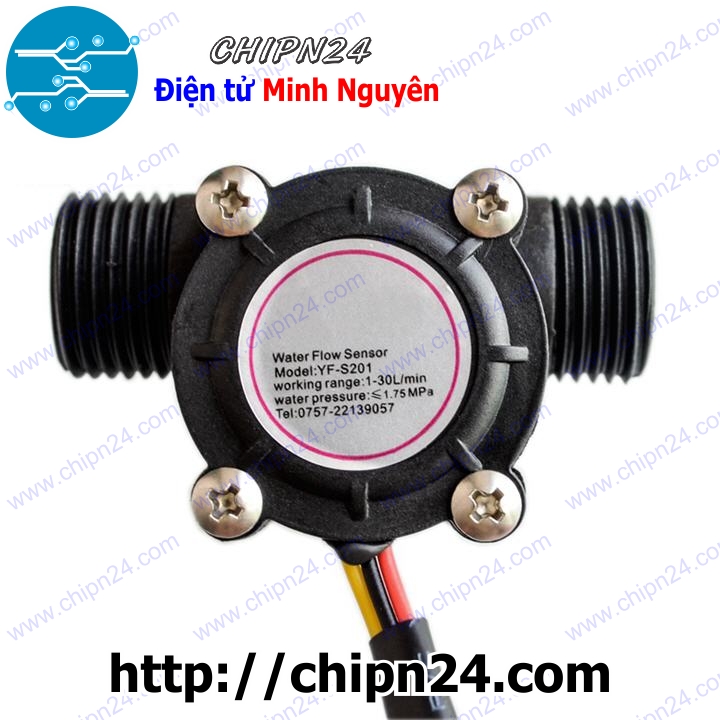

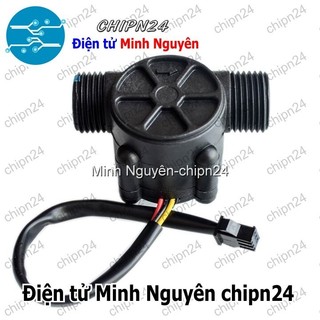

[1 cái] (E64) Cảm biến đo lưu lượng nước

Cảm biến đo lưu lượng nước Cảm biến lưu lượng nước là cảm biến lưu lượng nước thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng.v.v.... Cảm biến hoạt động dựa tên cánh quạt nước và cảm biến Hall bên trong, khi nước chảy qua làm quạt nước quay ==> cảm biến Hall ==> xung vuông ( từ NPN). Chức năng 3 dây ngõ ra : - Dây đỏ: cấp nguồn 5V-18VDC - Dây đen: GND - Dây vàng: Ngả ra của cảm biến Hall Công thức lưu lượng : Q = F / 7.5 F : tần số ( Hz) Q: lưu lượng : (L/min) 7.5 : hằng số Bằng cách đếm xung từ ngả ra của cảm biến, Bạn có thể dễ dàng tính được lưu lượng nước. Mỗi xung tương ứng khoảng 2.25 ml. VD: 1L nước sẽ có công thức : 1x7.5x60 = 450 xung Thông số kỹ thuật : Nguồn : 5 - 24V Dòng tiêu thụ : < 10mA. Chịu áp lực đến : 1.75Mpa Lưu lượng đo : 1 - 30 (L/min) Nhiệt độ hoạt động : < 120 độ C Độ ẩm : 35% - 90% RH Kích thước : 61 x 36 x 34mm Lưu ý khi sử dụng - Nên đặt cảm biến ở trên cùng dòng chảy - Không cho dòng chảy có chất hóa học, ăn mòn - Không chịu va đập khi sử dụng - Đặt cảm biến thẳng đứng không lệch quá 5 Độ - Nhiệt độ nước chảy qua dưới 120 Độ C .............................................................................. Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều
