[1 cái] (E62) Module Cảm Biến Mưa

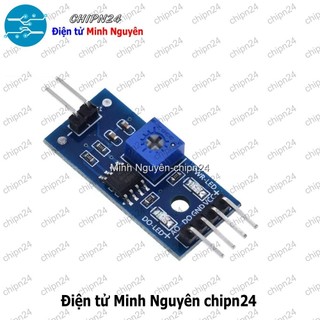

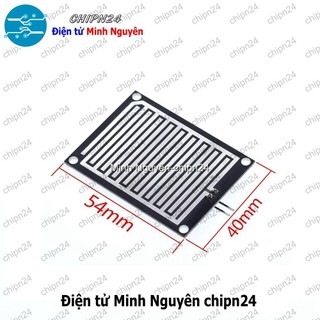

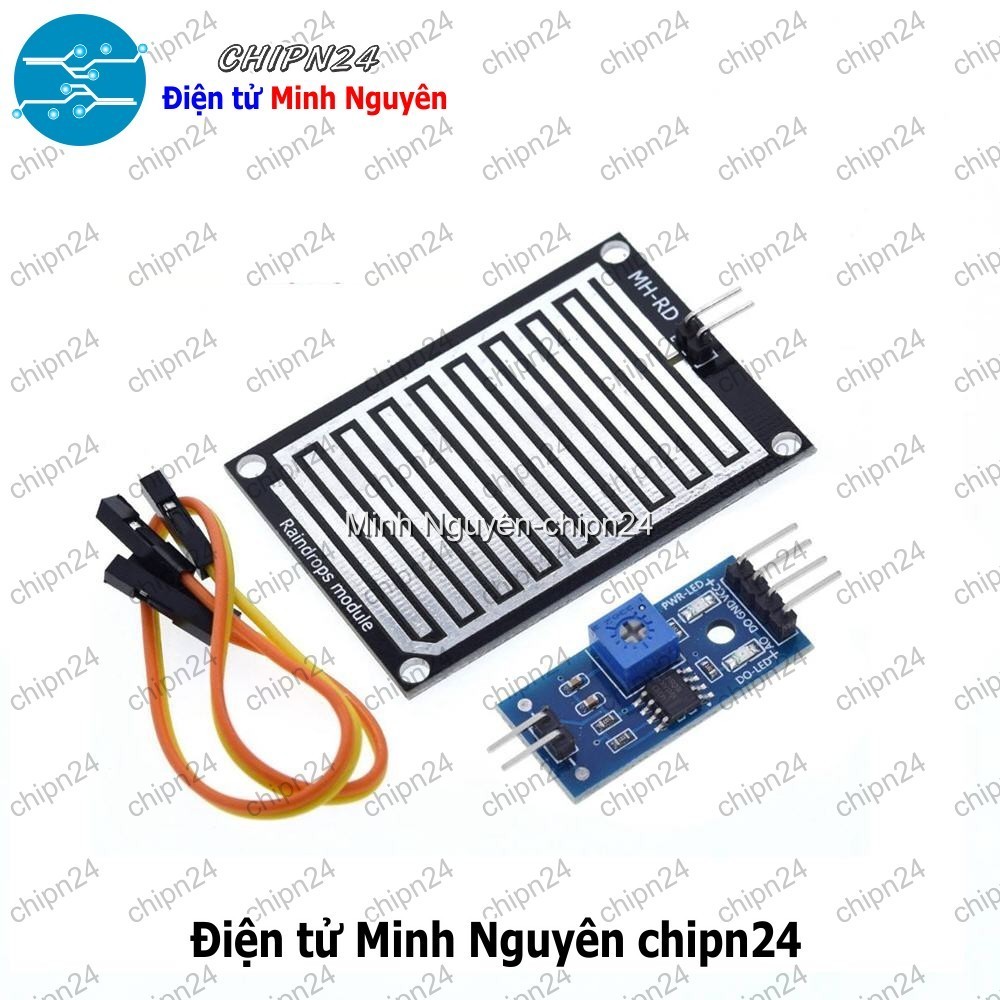

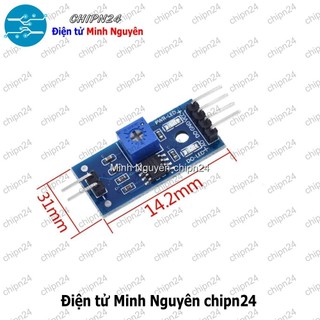

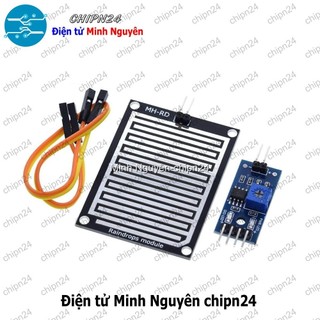

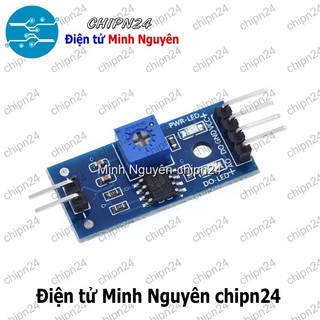

Module Cảm biến Mưa Bao gồm: - 1 tấm cảm biến mưa - 1 bo so sánh điện áp - 2 dây nối Thông số kĩ thuật: - Điện áp: 5V - Led báo nguồn ( Màu xanh) - Led cảnh báo mưa ( Màu đỏ) - Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện. - Kích thước tấm cảm biến mưa: 54x40mm - Kích thước bo PCB: 30x16mm Có2 dạng tín hiệu: Analog( AO)và Digital (DO) - Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...) - Điều chỉnh độ nhạy bằng biến trở. - Sử dụng LM358 để chuyển AO --> DO Kích thước Board: - Kích thước: 5.4*4.0 mm - Dày 1.6 mm II. Cách sử dụng Kết nối với nguồn 5V - DO: Đầu ra ở mức cao (1), khi có nước đèn đỏ sáng, đồng thời đầu ra về mức thấp (0). Có thể xử dụng để ĐK relay, Còi.. Hoặc đưa vào chân I/O của VĐK. - AO: Dùng để xác định độ lớn của giọt nước, bằng cách đưa vào ADC của VĐK. - Điều chỉnh độ nhạy bằng biến trở. Tài liệu: Hướng dẫn sử dụng Schematic + sample code .............................................................................. Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều - ABC.1340
