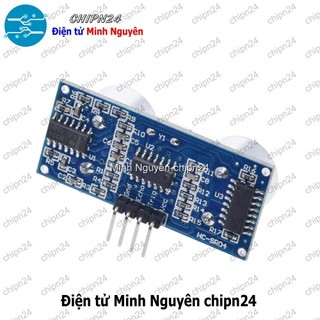

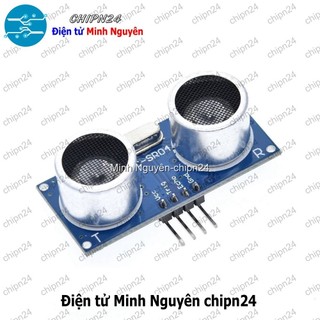

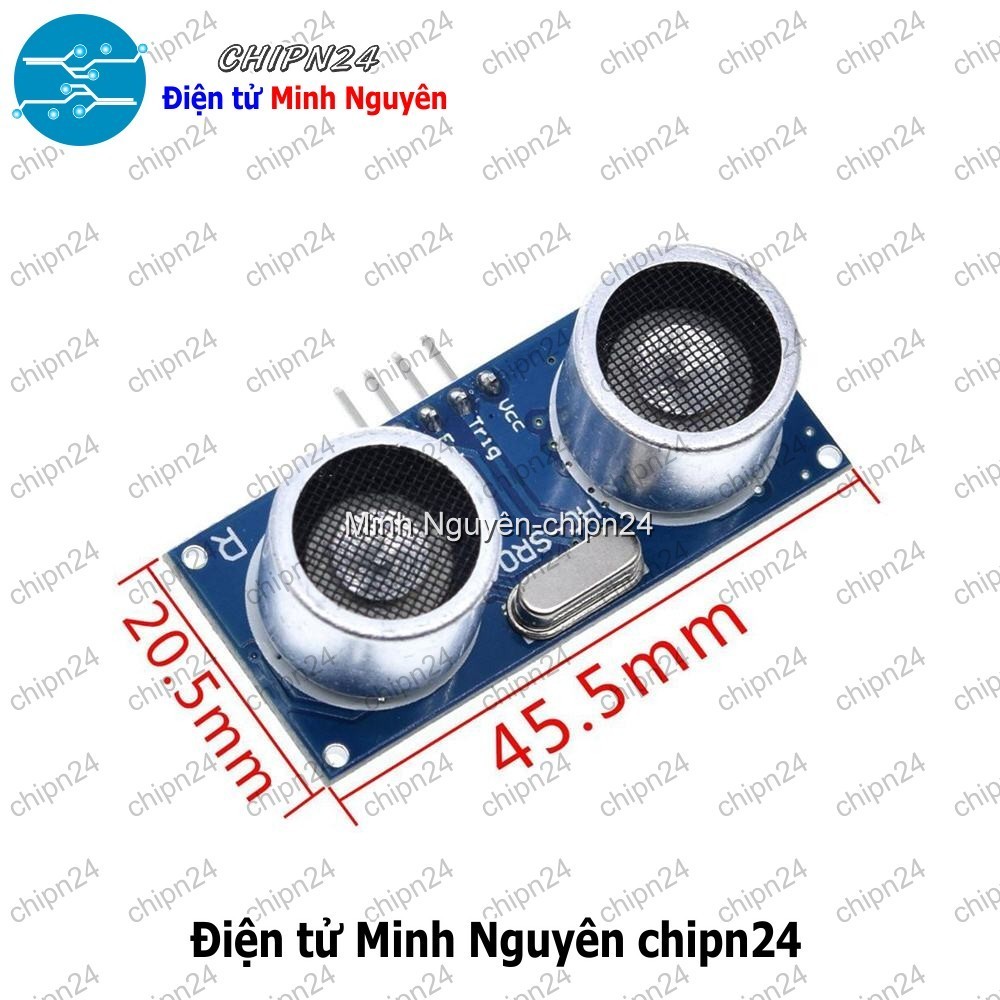

[1 cái] (E5) Module Cảm biến siêu âm HC-SR04

Module Cảm biến siêu âm HC-SR04 Cảm biến siêu âm HC SR04 sử dụng 2 thành phần phát - nhận siêu âm. Cảm biến siêu âm SR04 hoạt động bằng cách phát 1 tín hiệu siêu âm (tần số 40Khz) và bắt đầu đếm thời gian nhận được tín hiệu phản hồi. Khoảng cách do cảm biến siêu âm SR-04 được tính từ tốc độ và thời gian phản hồi. Các thông số chính của cam bien sieu am HC-SR04 ► Nguồn làm việc: 5V (một số mạch điện tử có thể cấp nguồn 3.3V vẫn hoạt động bình thường nhưng cảm biến siêu âm cần hoạt động ở mức 5V) ► Dòng tiêu thụ : nhỏ hơn 2mA ► Tín hiệu đầu ra: xung HIGH (5V) và LOW (0V) ► Khoảng cách đo: 2cm - 300cm (3 mét) ► Độ chính xác: 0.5cm Cảm biến siêu âm có 4 chân: Vcc -> nguồn 5V Trig -> nối vi điều khiển (ngõ phát) (pin 3 arduino) (có thể sử dụng mức áp 3.3V để kích cảm biến mà không ảnh hưởng đến kết quả) Echo -> nối vi điều khiển (ngõ thu) (pin 2 arduino) Gnd -> nối âm Độ chính xác về khoảng cách của cảm biến siêu âm HC-SR04 phụ thuộc lớn vào cách bạn lập trình phát - thu tín hiệu. Tài liệu liên quan HC-SR04 DataSheet Code C51 / PIC Libary Arduino NewPing Library for Arduino (Ultrasonic Sensors) .............................................................................. Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều - ABC.1322
