I-TỔNG QUAN VỀ Transistor J13009.
-J13009 thuộc loại Transistor NPN thông thường chúng ta gọi là transistor ngược hi

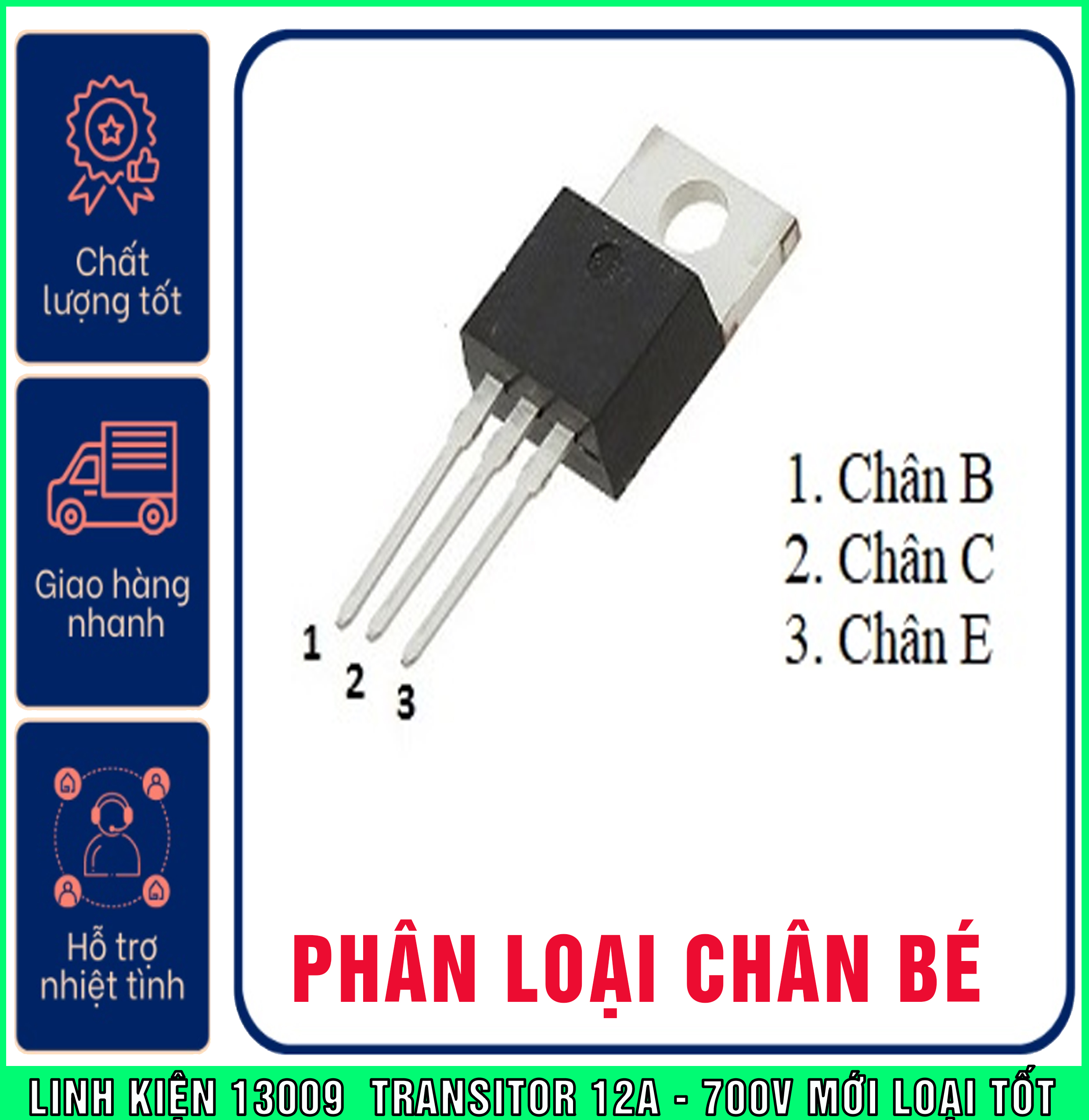

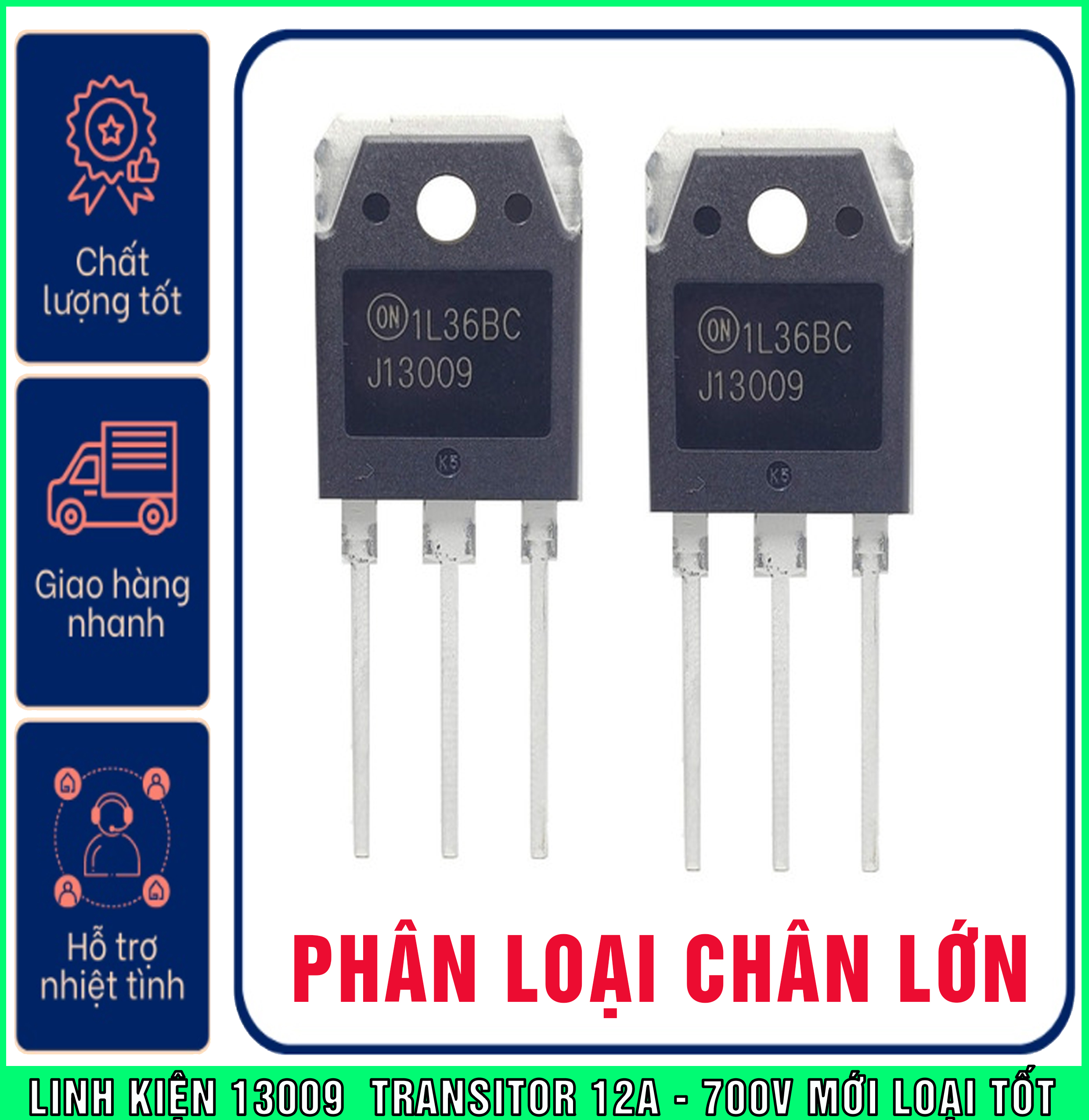

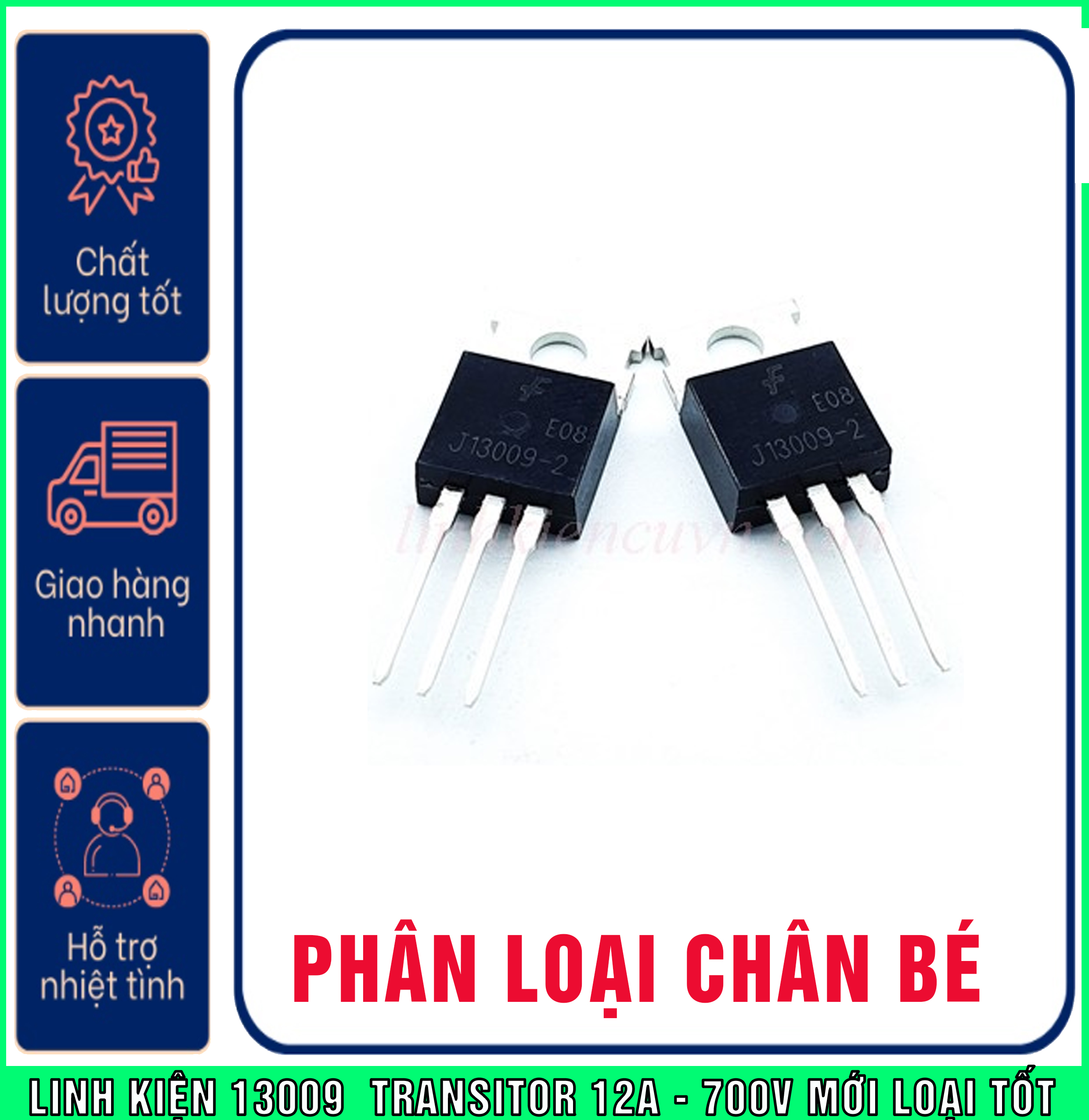

. -Transistor J13009 gồm ba lớp bán dẫn ghép với nhau hình thành hai mối tiếp giáp P-N,ghép theo thứ tự NPN ta được Transistor ngược. về phương diện cấu tạo Transistor tương đương với hai Diode đấu ngược chiều nhau .Chân chung là chân B thuộc cực dương của diode tức là Anot. II-Cấu Tạo J13009. -J13009có 3 chân -Chân 1 là chân B-Base. -Chân 2 là chân C-Colector. -Chân 3 là chân E-Emitter. -Thuộc loại Transistor công suất to có chiều dai 4 cm chiều rộng khoảng 1.5cm. -Với loại Transistor công xuất lớn (như hình dưới ) thì hầu hết đều có chung thứ tự chân là : Bên trái là cực B, ở giữa là cực C và bên phải là cực E. -Kiểm tra Transistor ngược NPN tương tự kiểm tra hai Diode đấu chung cực Anôt, điểm chung là cực B, nếu đo từ B sang C và B sang E ( que đen vào B ) thì tương đương như đo hai diode thuận chiều => kim lên , tất cả các trường hợp đo khác kim không lên. III-Thông Số Kĩ Thuật. + Kiểu chân : TO 220 + Làm việc ở điện áp cao (VCE = 400 V , VCB = 700 V) + Tốc độ chuyển mạch cao +Dòng max Ic: 12 A thì Ib=3A. +Thích hợp cho Ballast điện tử và chuyển mạch Mode Power Supply
-----------------------------------------------------------------------------------
Cảm ơn và Chào mừng Quý Khách đã ghé thăm gian hàng của ✔️Shop BÌNH DƯƠNG DIGITAL✔️ (English language customers are fully supported) Shop chuyên kinh doanh linh kiện điện tử - phụ kiện máy tính laptop phân phối kinh doanh các sản phẩmnguồn máy tính - nguồn adpater - nguồn tổ ong nguồn camera Chúc bạn tham quan và order vui vẻ. đến vớiTT NK & PP BÌNH DƯƠNG ELECTRONIC CHÚNG TÔI XIN CAM KẾT: ✔️Bán sản phẩm đúng mô tả chất lượng. ✔️Luôn TEST SẢN PHẨM hoạt động tốt bằng board test chuyên dụng trước khi đóng gói. ✔️Đóng gói sản phẩm bằng hộp giấy carton cứng CHUẨN CHỐNG SỐC, CHỐNG NƯỚC có TEM SEAL NIÊM PHONG bên ngoài hộp để đảm bảo đúng và đủ hàng không bể vỡ.
