XPT8871 SMD THUONG HIỆU MỚI (chíp công suất audio tich hợp)

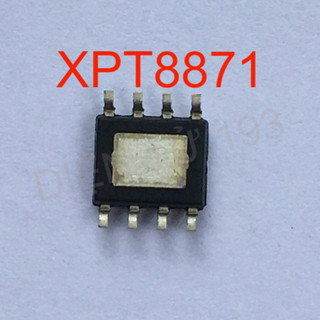

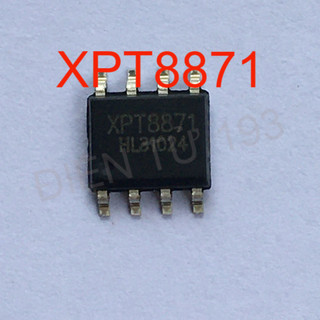

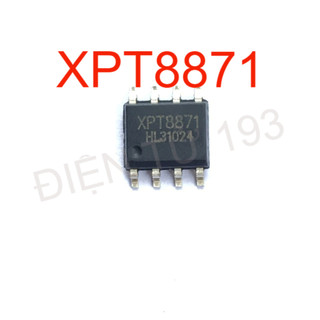

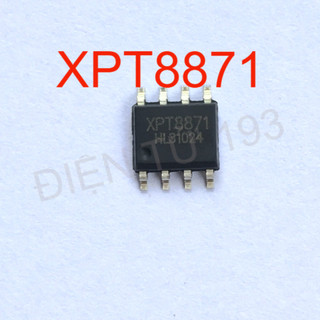

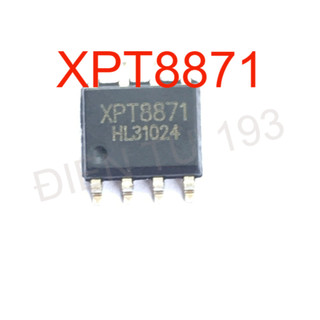

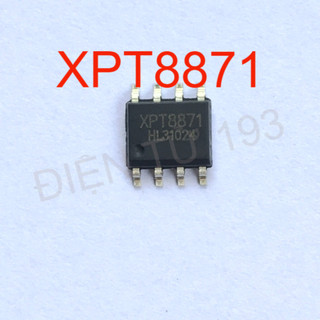

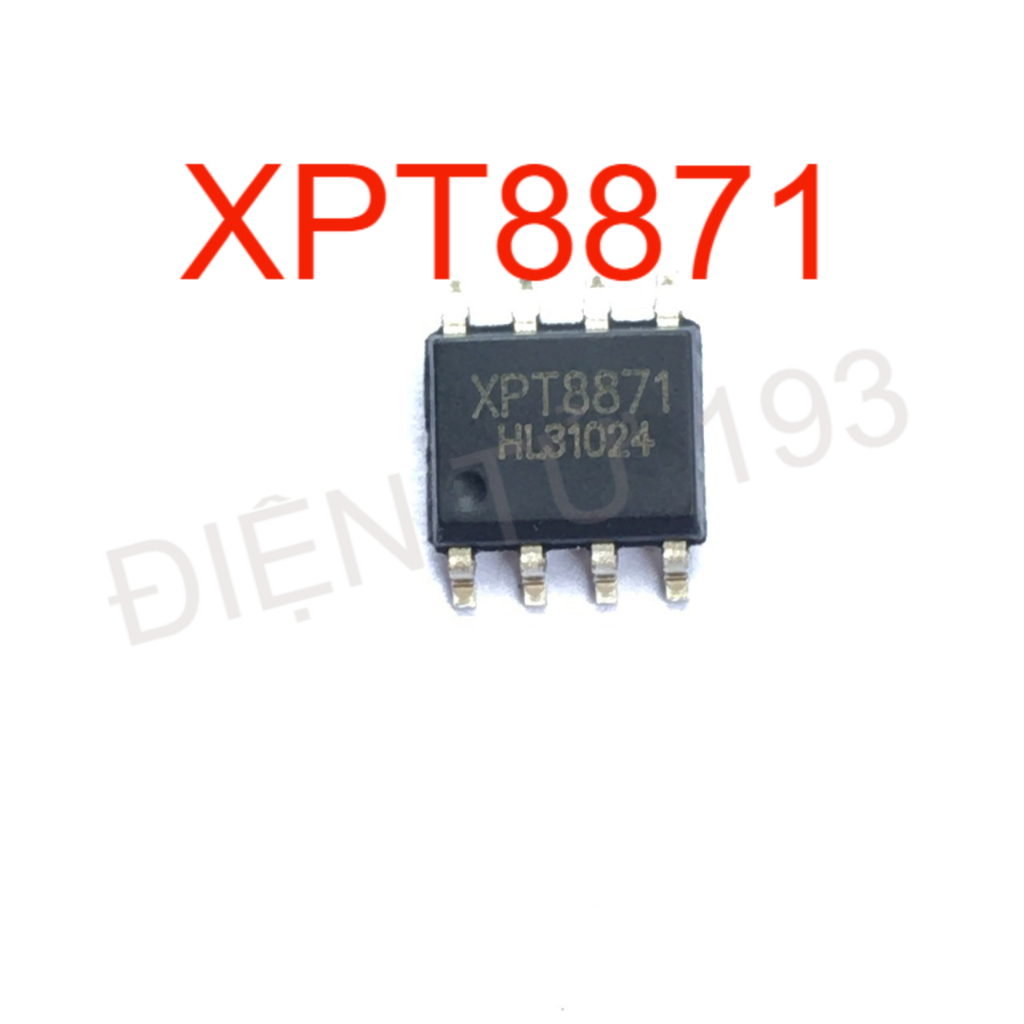

sản phẩm là ảnh thật được chụp thưc tế bỡi điện tử 193 XPT8871 5W Chuyên Mục: SẢN PHẨM MỚI fIC khuếch đại âm thanh Mono XPT8871 5W XPT8871 là IC khuếch đại âm thanh không bị nhiễu FM và có chế độ chọn bộ khuếch đại công suất hoạt động loại AB hoặc loại D. Ở điện áp làm việc 5V, nó có thể cung cấp công suất truyền động tối đa là 5W (2Ω, tải BTL, THD <10%). Sử dụng IC này như một bộ khuếch đại khá dễ dàng, nó không yêu cầu bất kỳ thành phần bên ngoài nào để hoạt động. fIC khuếch đại âm thanh Mono XPT8871 5W Các tính năng và thông số kỹ thuật Các tính năng và thông số kỹ thuật Phần này đề cập đến một số tính năng và thông số kỹ thuật quan trọng củaIC khuếch đại âm thanh XPT8871 . Điện áp hoạt động: 2V - 5.5V DC Có thể hỗ trợ 5W (tải 2Ω) và 3.5W (tải 3Ω), 3W (tải 4Ω) Tiếng ồn biến dạng hài trong dải âm thanh nhỏ hơn 1% Không có nhiễu FM Công suất đầu ra cao Tăng lợi bên ngoài có thể điều chỉnh Phản hồi tích hợp Cấu hình sơ đồ chân XPT8871 Bộ khuếch đại âm thanh có 8 chân, có thể tham khảo bảng dưới đây để hiểu cấu hình chân của IC. Số PIN Loại pin Ghim Mô tả 1 SD Chốt điều khiển tắt nguồn 2 BYP Tụ điện bỏ qua điện áp bên trong 3 CHẾ ĐỘ Lựa chọn chế độ (loại AB hoặc D) Đặt mặc định ở loại AB 4 -TRONG Đầu vào tương tự đảo ngược 5 VON Ngõ ra Analog âm (Loa) 6 VDD Cung cấp điện áp tích cực 7 GND Đất 8 VOP Ngõ ra Analog tích cực (Loa) Mạch ứng dụng của IC khuếch đại âm thanh Mạch ứng dụng XPT8871 rất đơn giản, chỉ với một số lượng rất nhỏ các thiết bị bên ngoài. Đây là một mạch ứng dụng điển hình của IC XPT8871 làm mạch khuếch đại âm thanh và cung cấp đầu ra ở loa. Mạch ứng dụng của IC khuếch đại âm thanh Như chúng ta đã thảo luận, 8 chân của IC. VDD (chân 6) và nối đất (chân 7) là các chân nguồn tương ứng được kết nối với điện áp nguồn và đất của PSU. Chế độ (chân 3) cung cấp cho chúng tôi chức năng để lựa chọn giữa các loại bộ khuếch đại công suất. Nếu chúng ta cung cấp 0 cho chân chế độ, nó hoạt động như một bộ khuếch đại loại AB trong khi đầu vào HIGH sẽ chuyển nó sang loại D. Chế độ mặc định là kiểu AB. BYP (chân 2) dành cho tụ điện bỏ qua điện áp bên trong. IN (chân 4) là chân đầu vào mà đầu vào tương tự đảo ngược phải được cung cấp. VOP (chân 8) và VON (chân 5) là các chân đầu ra tương tự âm và dương được kết nối với loa để tạo ra đầu ra. Các gói có sẵn MSOP8, SOP8, DFN3, ESOP8 Giải pháp thay thế LM4871, TDA2050, LM386, NE5532
