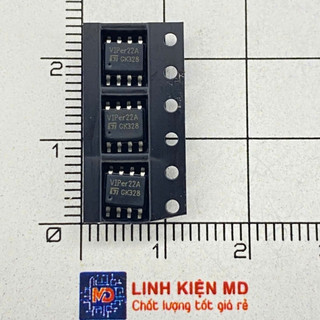

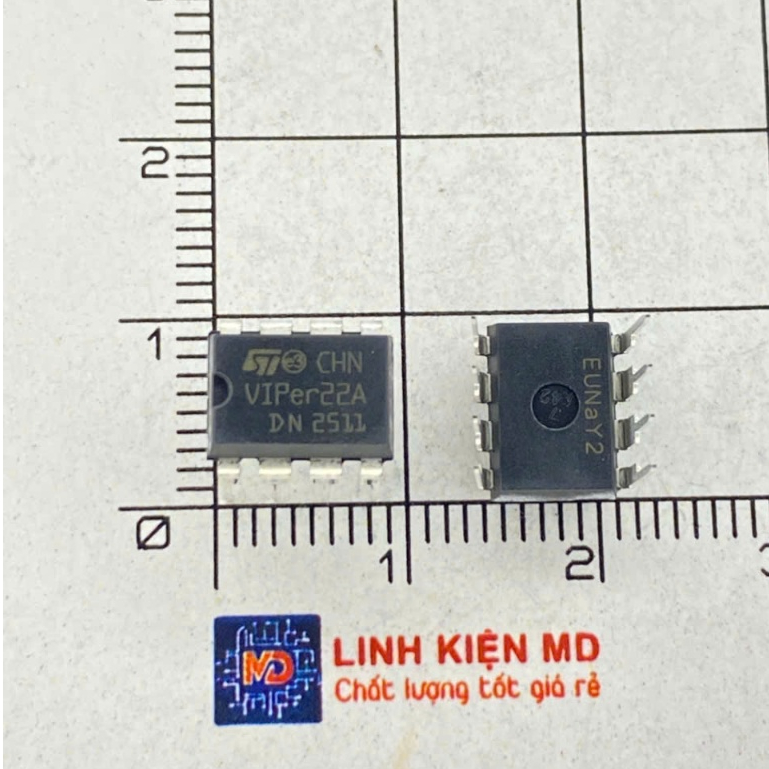

VIPER22A IC nguồn DIP / SOP ( Chính hãng ST ) Combo 2 con

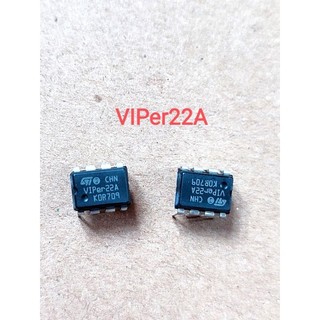

- IC VIPER 22A - DIP 8 Chân ( sản phẩm như hình ảnh ) - Thay thế cho nguồn bếp từ,bếp hồng ngoại,lò vi sóng..... - Chính hãng ST Chân 1 và chân 2:(chân SOURCE) là hai chân nối với mass của mạch sơ cấp. Trong sơ đồ mạch thì hai chân này được nối với nhau. Chân 3 ( chân FB) : là chân nhận tín hiệu hồi tiếp từ điện áp đầu ra của cuộn thứ cấp biến áp xung phản hồi về. FB là viết tắt của từ FeeBack có nghĩa là phản hồi hay hồi tiếp. Chân này cũng được xem là chân điều khiển của IC viper22A Chân 4 (chân VDD): là chân nguồn nuôi IC viper22A .Trong sơ đồ mạch nguồn thì chân này nhận điện áp từ cuộn phụ hoặc cuộn thứ cấp của biến áp xung , và đây là dạng nguồn không cách ly phía đầu ra có thể gây điện khi tháo tác không an toàn. Chân 5, 6, 7, 8 ( chân DRAIN): Đây là các chân ở cùng một phía của IC nguồn này. Trong sơ đồ mạch nguồnthì 4 chân này được nối với nhau và được nối với một đầu cuộn dây sơ cấp biến áp xung. Các chân này kết hợp với chân 1 và 2 tạo thành một khóa điện tử tần số cao đóng cắt điện cho cuộn dây sơ cấp biến áp xung.
