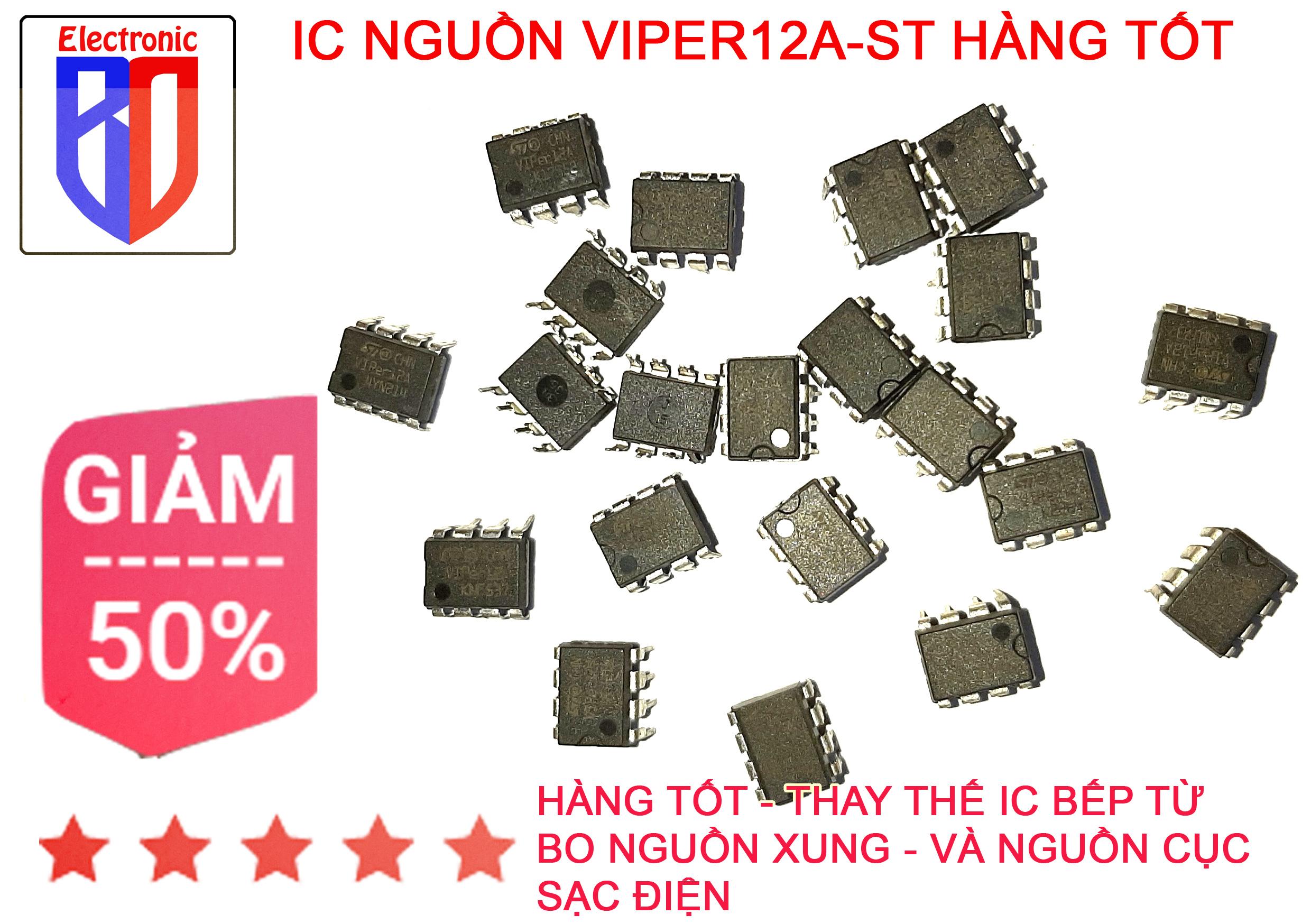

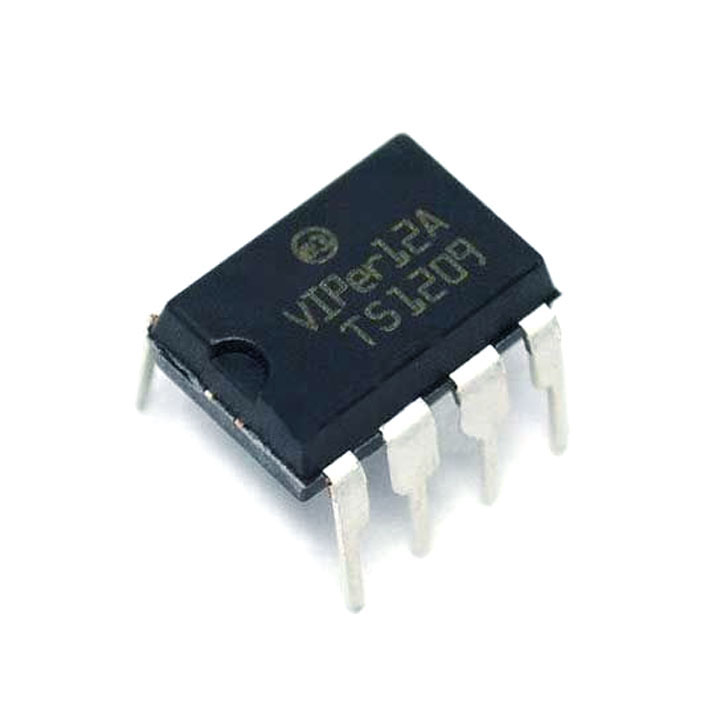

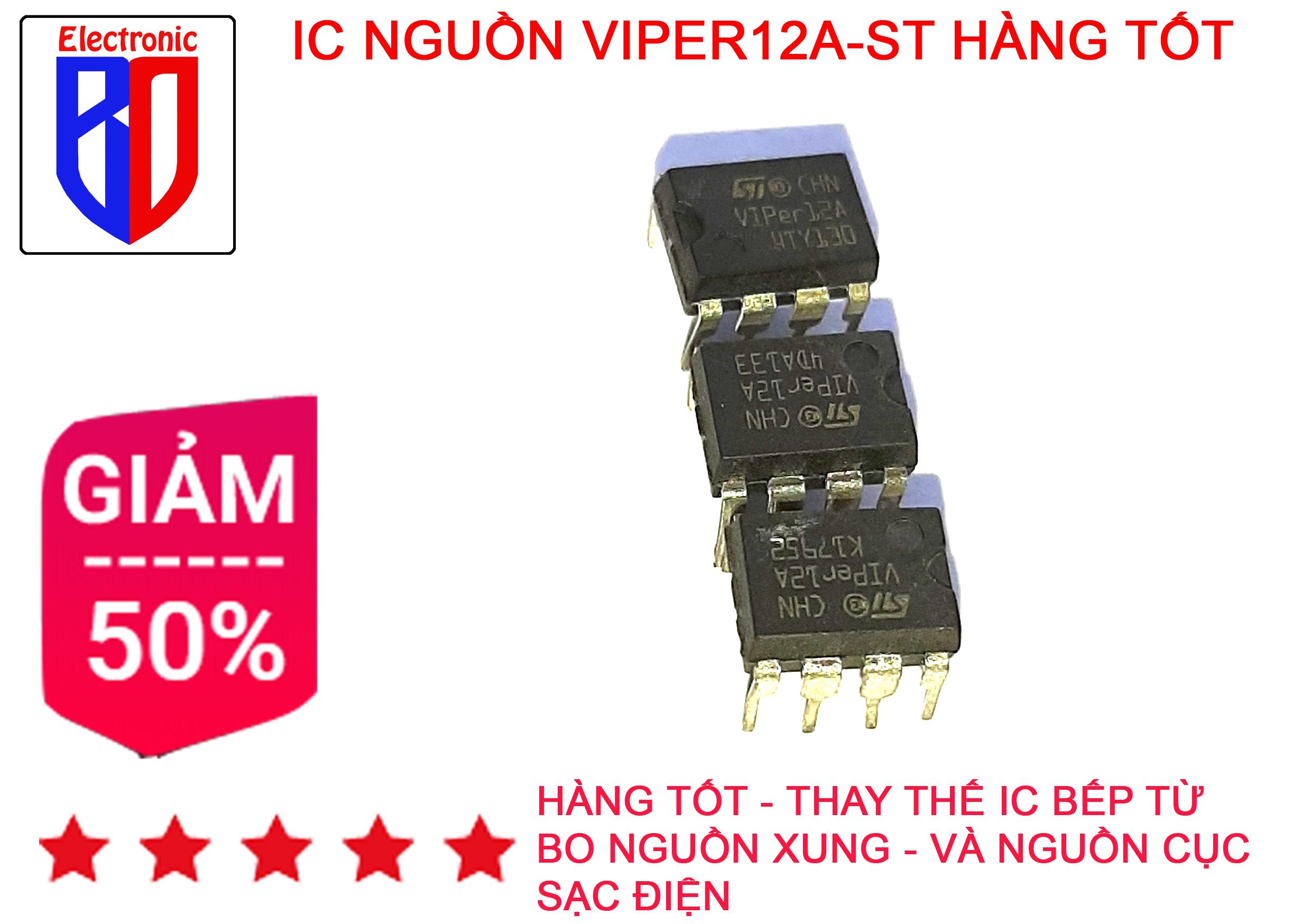

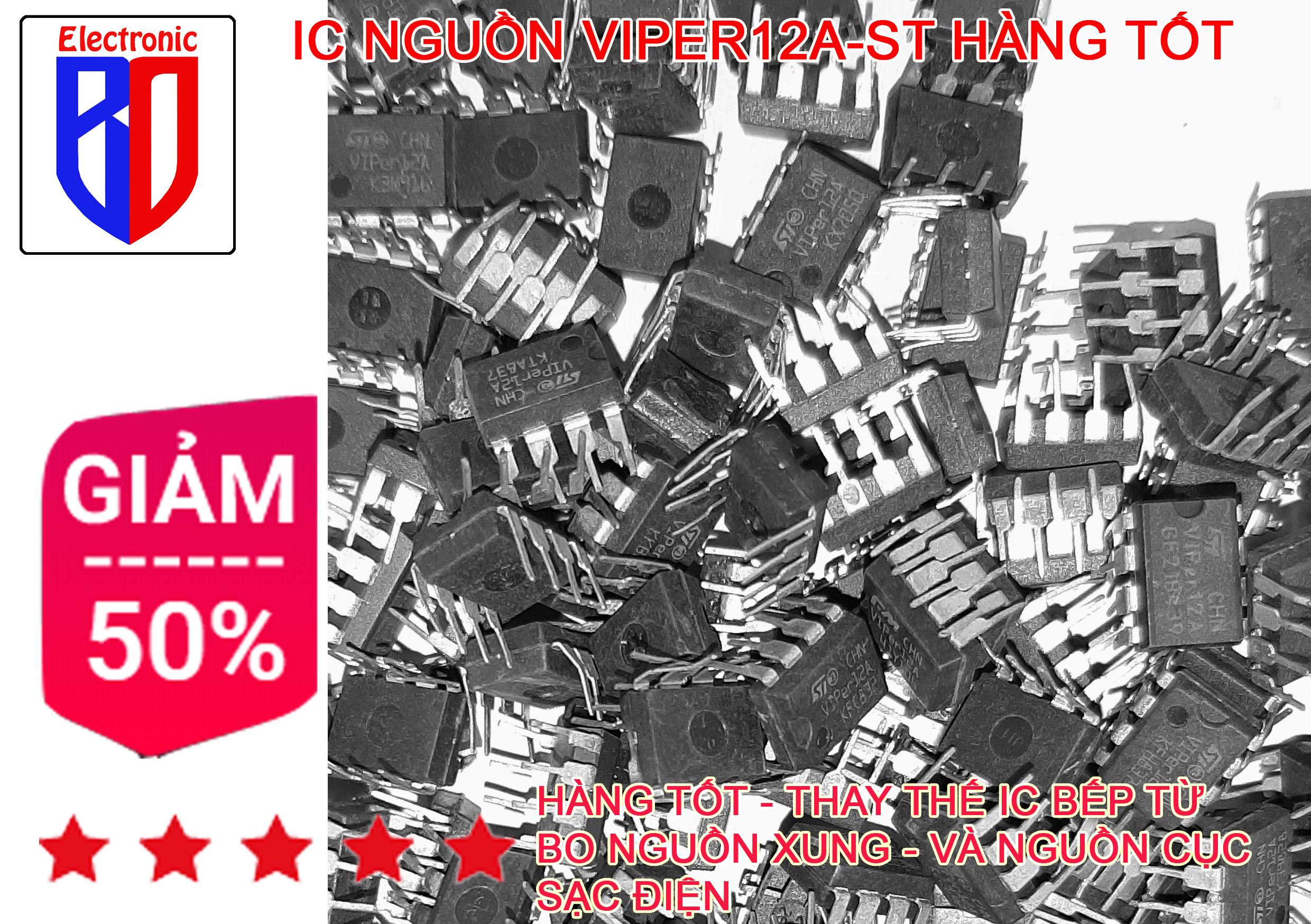

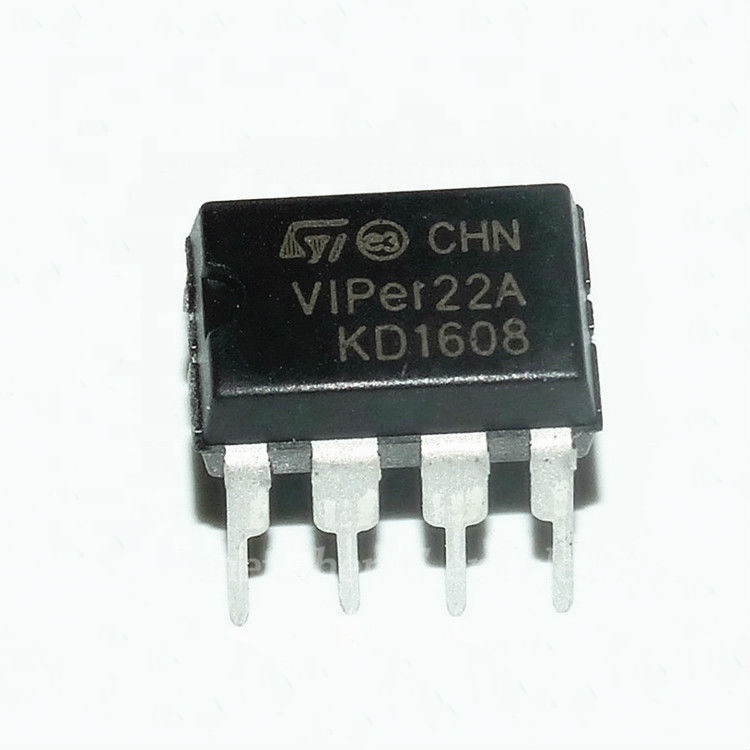

VIPER 22A ST IC NGUỒN - DIP 8 MỚI COMBO 2 CHIẾC ĐIỀU KHIỂN NGUỒN XUNG BẾP TỪ

-IC VIPER 12A - 22A- DIP 8 CHÂN CẮM

-ỨNG DỤNG : THAY THẾ BO MẠCH NGUỒN BẾP TỪ - BẾP HỒNG NGOẠI - BO NGUỒN XUNG ...VV

-HÃNG SX :viper

-IC CHUYÊN DỤNG PWM CHO MẠCH NGUỒN XUNGGỒM VIPER 12A VÀ VIPER 22A CHO CÔNG SUẤT LỚN HƠN 12A- CÓ THỂ THAY THẾ CHO NHAU ĐƯỢC

STMicroelectronics

- DATA SHEET SƠ ĐỒ THÔNG SỐ : https://www.st.com/resource/en/datasheet/viper12a-e.pdf

Chức năng của các chân IC nguồn Viper12A IC viper12A có tổng cộng 8 chân , dưới đây là vai trò và chức năng các chân của nó:Chân 1 và chân 2:(chân SOURCE) là hai chân nối với mass của mạch sơ cấp. Trong sơ đồ mạch IC viper12A thì hai chân này được nối với nhau. Chân này kết hợp với chân 5, 6, 7, 8 tạo nên một " công tắc điện tử " đóng cắt điện với tần số rất cao cho cuộn sơ cấp biến áp xung.Chân 3 ( chân FB) : Đây là chân nhận tín hiệu hồi tiếp từ điện áp đầu ra của bên thứ cấp biến áp xung phản hồi về. FB là viết tắt của từ FeeBack có nghĩa là phản hồi hay hồi tiếp. Chân này cũng được xem là chân điều khiển của IC viper12AChân 4 (chân VDD): Đây là chân nguồn nuôi IC viper12A. Bất cứ một IC nào muốn hoạt động thì đều phải cấp nguồn nuôi cho nó. IC nguồn viper12A cũng không ngoại lệ, nó muốn hoạt động tốt thì phải có một nguồn nuôi ổn định. Trong sơ đồ mạch nguồn thì chân này nhận điện áp từ cuộn phụ hoặc cuộn thứ cấp của biến áp xungChân 5, 6, 7, 8 ( chân DRAIN): Đây là các chân ở cùng một phía của IC nguồn này. Trong sơ đồ mạch nguồnthì 4 chân này được nối với nhau và được nối với một đầu cuộn dây sơ cấp biến áp xung. Các chân này kết hợp với chân 1 và chân 2 tạo thành một khóa điện tử tần số cao đóng cắt điện cho cuộn dây sơ cấp biến áp xung.
