Mã sản phẩm:US1M
Loại linh kiện: Diode
Kiểu chân: DO-214AC
Hình thức: Mới
Tình trạng: Còn hàng
US1M (UF4007 SMA) diode chỉnh lưu 1A/1000V DO-214AC
US1M, còn được biết đến như UF4007 SMA, là một loại diode chỉnh lưu tốc độ cao với dòng định mức 1A và điện áp ngược tối đa lên đến 1000V. Đóng gói dạng DO-214AC (SMA) giúp nó nhỏ gọn, phù hợp cho các mạch in hiện đại với mật độ linh kiện cao.
Thông số kỹ thuật của US1M
- Loại diode: Chỉnh lưu siêu nhanh (Ultra-Fast Recovery Diode).
- Dòng điện tối đa: 1A (dòng trung bình).
- Điện áp ngược cực đại (VRRM): 1000V.
- Điện áp rơi thuận (VF): 1.7V (tại dòng 1A).
- Thời gian phục hồi (trr): 50ns (nhanh, phù hợp cho ứng dụng tần số cao).
- Dải nhiệt độ hoạt động: -55°C đến +150°C.
- Kiểu đóng gói: DO-214AC (SMA, gắn bề mặt).
- Khả năng chịu xung dòng ngắn hạn (IFSM): 30A (trong 8.3ms).
Đặc điểm nổi bật
- Hiệu suất cao: Thời gian phục hồi nhanh, giảm thiểu tổn thất chuyển mạch trong các mạch tần số cao.
- Độ bền cao: Chịu được điện áp ngược lớn và nhiệt độ hoạt động rộng, phù hợp cho các môi trường khắc nghiệt.
- Kích thước nhỏ gọn: Dạng SMA tiết kiệm không gian trên PCB, thích hợp cho các thiết kế nhỏ gọn.
- Dòng điện cao: Đáp ứng tốt cho các ứng dụng dòng điện liên tục lên đến 1A.
- Độ tin cậy cao: Thiết kế chống quá tải và khả năng chịu được dòng xung lớn.
Ứng dụng thực tế
- Nguồn chuyển đổi (SMPS): Sử dụng làm diode chỉnh lưu đầu ra hoặc diode bảo vệ trong các bộ nguồn xung.
- Mạch biến tần: Ứng dụng trong các bộ nghịch lưu hoặc mạch chuyển đổi điện năng.
- Hệ thống năng lượng mặt trời: Dùng làm diode chặn trong các mạch năng lượng tái tạo.
- Mạch điện tử tần số cao: Thích hợp cho các ứng dụng yêu cầu phục hồi nhanh.
- Mạch bảo vệ: Sử dụng làm diode bảo vệ chống ngược cực hoặc chống xung điện áp cao.
![[Combo 20 chiếc] US1M (UF4007 SMA) Diode chỉnh lưu 1A/1000V DO-214AC](https://laz-img-sg.alicdn.com/p/1aeeb767181ebb044e12a85d8bc3c8d8.jpg)

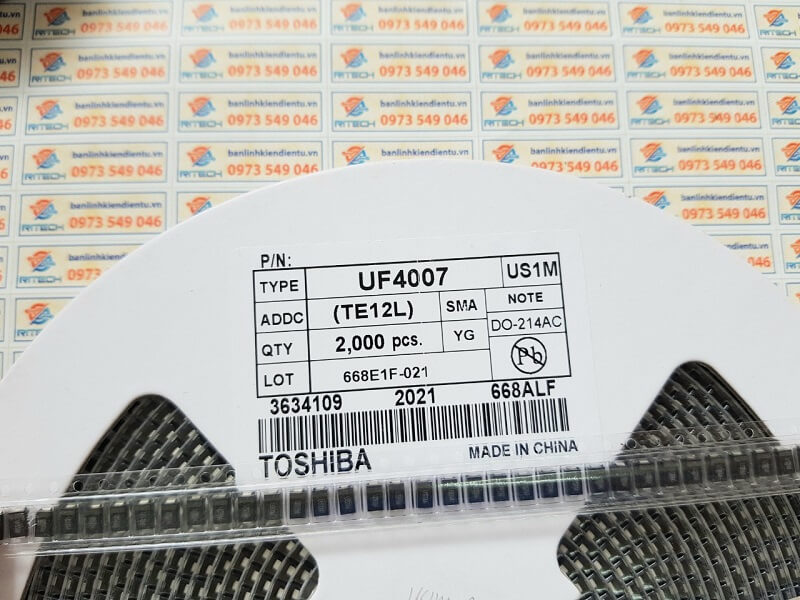

![[Combo 20 chiếc] US1M (UF4007 SMA) Diode chỉnh lưu 1A/1000V DO-214AC](https://laz-img-sg.alicdn.com/p/09426c72e77ab31f0d36879667f92cd4.jpg)

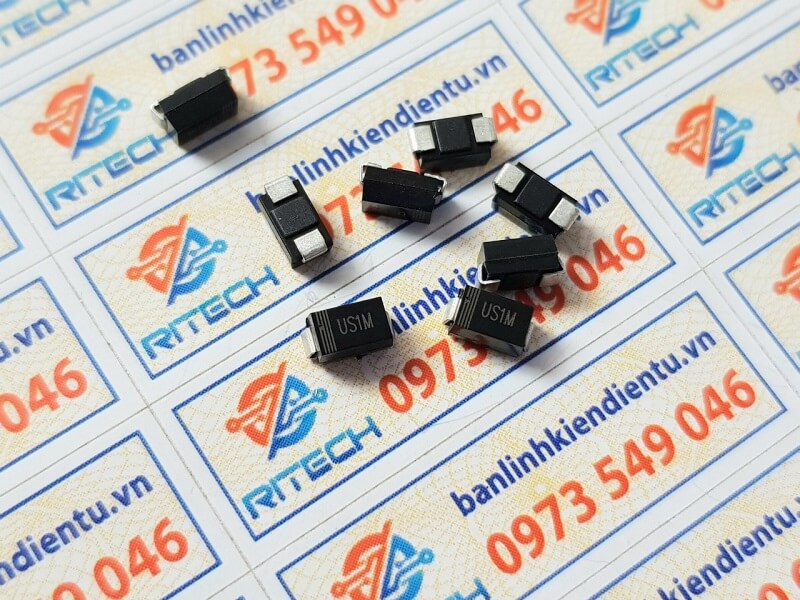

![[Combo 20 chiếc] US1M (UF4007 SMA) Diode chỉnh lưu 1A/1000V DO-214AC](https://laz-img-sg.alicdn.com/p/e03f46019efc32cb5af83c887ac683e6.jpg)
