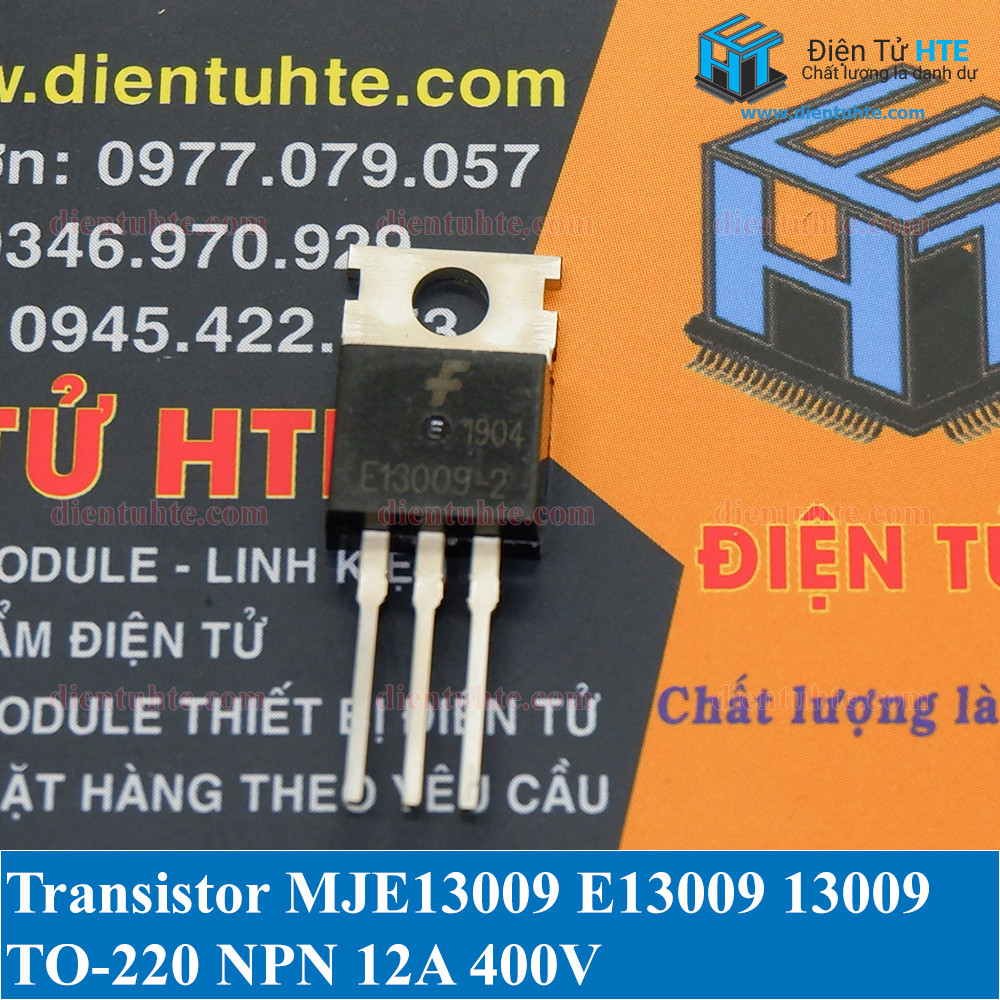

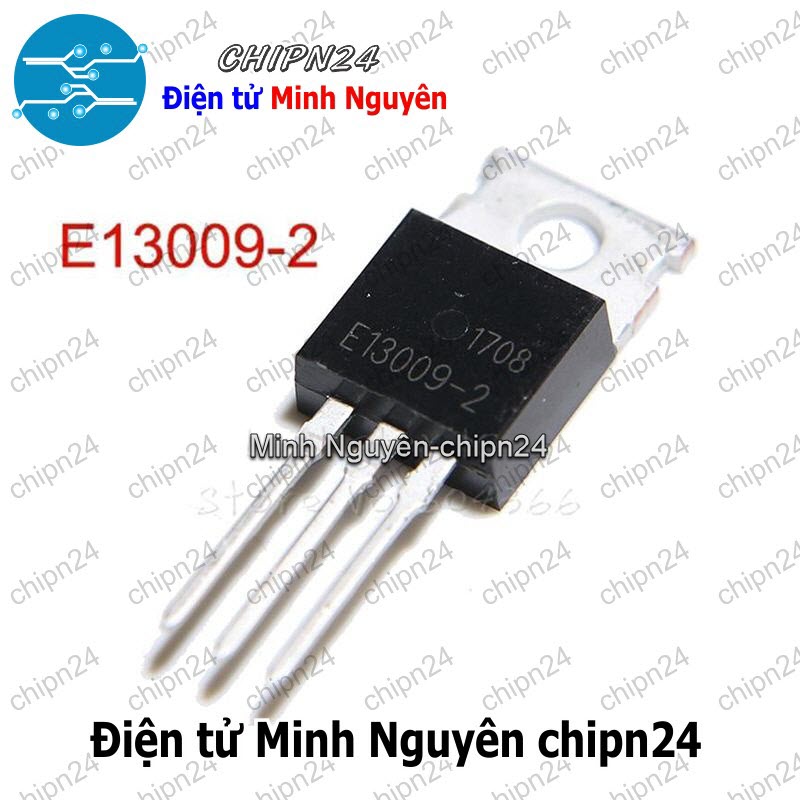

Transistor MJE13009 TO-220 NPN 12A 400V (E13009-2 13009)

_x000D_ TRANSISTOR J13009-A10-TO220

I-TỔNG QUAN VỀ Transistor J13009.
-J13009 thuộc loại Transistor NPN thông thường chúng ta gọi là transistor ngược hi.

-Transistor J13009 gồm ba lớp bán dẫn ghép với nhau hình thành hai mối
tiếp giáp P-N, ghép theo thứ tự NPN ta được Transistor ngược. về phương diện cấu tạo
Transistor tương đương với hai Diode đấu ngược chiều nhau .Chân chung là chân B thuộc cực dương của diode tức là Anot.

II-Cấu Tạo J13009.
-J13009 có 3 chân -Chân 1 là chân B-Base.
-Chân 2 là chân C-Colector.
-Chân 3 là chân E-Emitter.
-Thuộc loại Transistor công suất to có chiều dai 4 cm chiều rộng khoảng 1.5cm.
-Với loại Transistor công xuất lớn (như hình dưới ) thì hầu hết đều có chung thứ tự chân là : Bên trái là cực B, ở giữa là cực C và bên phải là cực E.
-Kiểm tra Transistor ngược NPNtương tự kiểm tra
hai Diode đấu chung cực Anôt, điểm chung là cực B, nếu đo từ B sang C
và B sang E ( que đen vào B ) thì tương đương như đo hai diode thuận
chiều => kim lên , tất cả các trường hợp đo khác kim không lên.

III-Thông số kỹ thuật:.
+ Kiểu chân : TO 220
+ Làm việc ở điện áp cao (VCE = 400 V ,VCB = 700 V)
+ Tốc độ chuyển mạch cao
+Dòng max Ic: 12 A thì Ib=3A.
+ Thích hợp cho Ballast điện tử và chuyển mạch Mode Power Supply

IV-Ứng Dụng.
-Tran J13009 chủ yếu dùng để sửa nguồn xung ví dụ như sửa nguồn tổ ong trong các biển quảng cáo.
-Dùng trong các mạch có công suất cao .
-Còn nhiều ứng dụng khác các bạn có thể lên mạng tham khảo.
-Ngoài ra còn có các loại Tran công suất nhỏ như C1815,A1015....
Datasheet : Download
