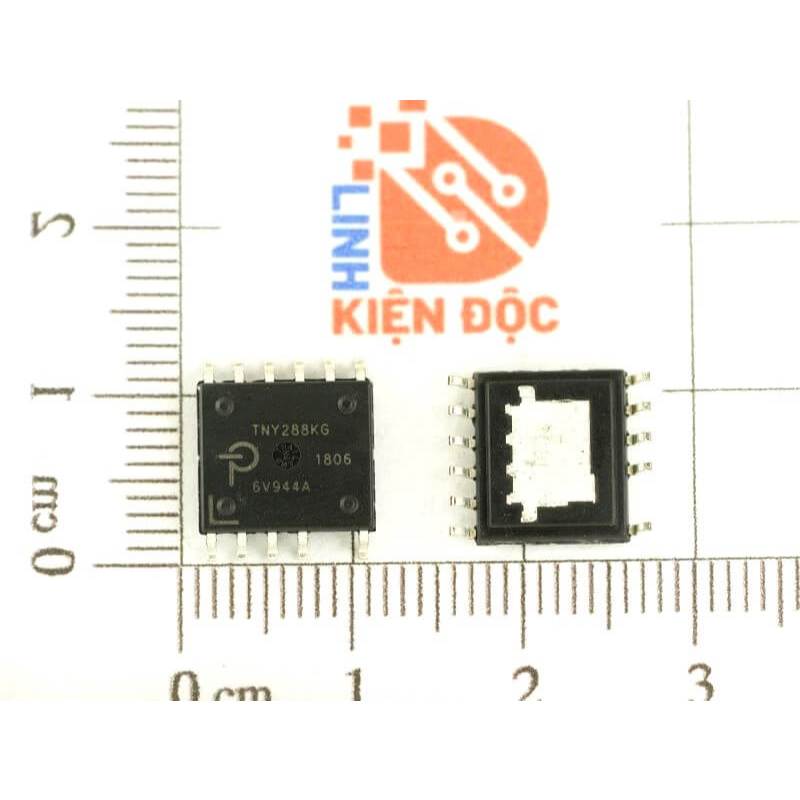

TNY288KG Switch Power IC nguồn

Giới thiệu IC nguồn TNY288KG (Switch Power IC) TNY288KG là IC nguồn chuyển mạch tích hợp thuộc dòng TinySwitch-III . IC này được thiết kế để cung cấp giải pháp nguồn Flyback hiệu suất cao, giảm linh kiện ngoài, tiết kiệm không gian PCB và tối ưu hóa tiêu thụ điện năng. Đặc điểm & Chức năng Tích hợp MOSFET công suất 700V, giúp thiết kế đơn giản hơn. Dải điện áp đầu vào rộng: 85V - 265V AC, phù hợp với lưới điện toàn cầu. Công suất đầu ra lên đến 50W (230V AC, Flyback). Tần số chuyển mạch 132kHz, giúp giảm kích thước biến áp và nâng cao hiệu suất. Bảo vệ toàn diện: Bảo vệ quá dòng (OCP). Bảo vệ quá nhiệt (OTP). Bảo vệ quá áp (OVP). Tự động khởi động lại khi gặp lỗi. Hiệu suất cao (80 - 90%), giúp giảm tiêu thụ điện năng. Chế độ tiêu thụ điện năng thấp (<150mW ở chế độ chờ), đáp ứng tiêu chuẩn tiết kiệm năng lượng. Đóng gói SO-8C (SMD-8C), phù hợp với thiết kế PCB nhỏ gọn. Ứng dụng Nguồn AC-DC cách ly cho vi điều khiển, thiết bị IoT, cảm biến. Bộ nguồn cho thiết bị điện tử dân dụng: TV, đầu thu kỹ thuật số, modem, router. Nguồn cấp cho hệ thống điều khiển công nghiệp, tự động hóa. Nguồn cho thiết bị gia dụng: bộ sạc, máy lọc không khí, đèn LED. Nguồn Flyback hiệu suất cao trong các ứng dụng công suất thấp đến trung bình. Thông số kỹ thuật chính Điện áp đầu vào: 85V - 265V AC. Điện áp MOSFET tích hợp: 700V. Công suất đầu ra tối đa: 50W (230V AC, Flyback). 28W (85-265V AC, Flyback). Tần số chuyển mạch: 132kHz. Hiệu suất: 80 - 90%. Chế độ tiêu thụ điện năng thấp (<150mW ở chế độ chờ). Bảo vệ: OVP, OCP, OTP, tự động khởi động lại. Đóng gói: SO-8C (SMD-8C).
