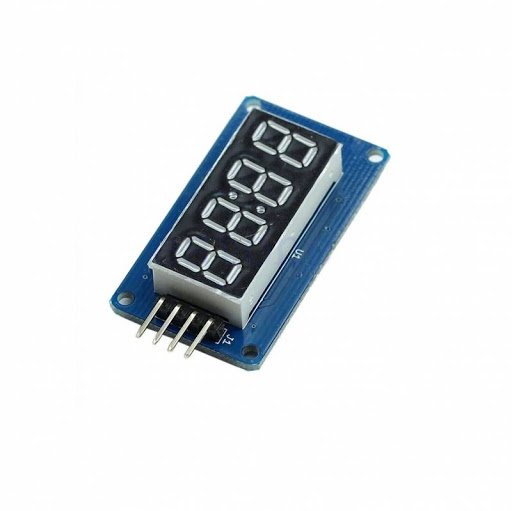

TM1637 Mạch hiển thị 4 led 7 đoạn ( kiểu thời gian)

THÔNG SỐ KỸ THUẬT

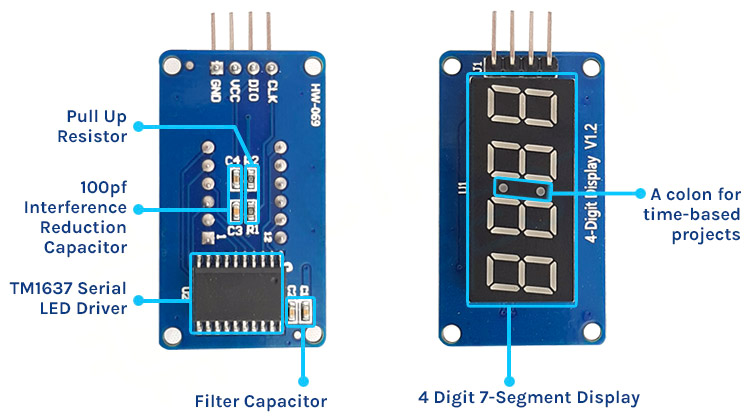

• Mạch hiển thị 4 led 7 đoạn TM1637.
• IC Driver: TM1637.
• Số led 7 đoạn: 4 led 0.36”.
• Nguồn sử dụng: 3.3 ~ 5VDC.
• Dòng điện sử dụng: 30~80mA
• Chân điều khiển: CLK, DIO.
• Kích thước: 42 x 24 x 12mm
• Trọng lượng: 8g.

——————–CODE THAM KHẢO——————–

Thư việnTM1637Display.h

/* TM1637 Arduino CLK - 9 DIO - 8 VCC - 5V GND - GND*/#include const int CLK = 9; //Set the CLK pin connection to the displayconst int DIO = 8; //Set the DIO pin connection to the displayint NumStep = 9999; //Variable to interateTM1637Display display(CLK, DIO); //set up the 4-Digit Display.void setup(){ display.setBrightness(0x0a); //set the diplay to maximum brightness}void loop(){ for(NumStep = 9999; NumStep > 0; NumStep--) //Interrate NumStep { display.showNumberDec(NumStep); //Display the Variable value; delay(100); //A half second delay between steps. }}
