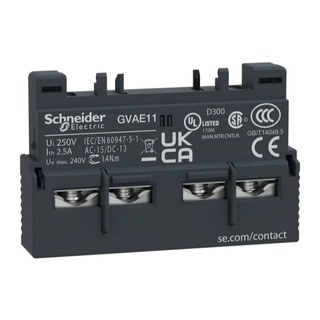

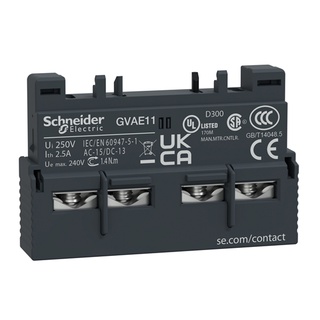

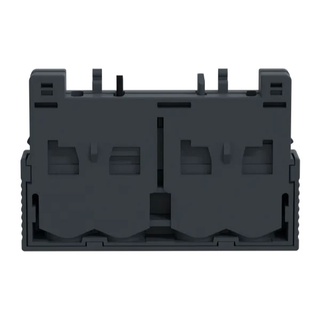

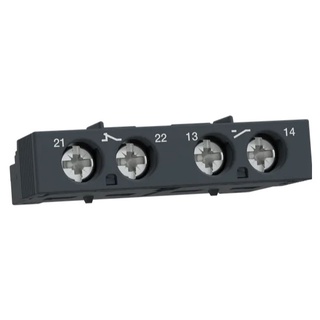

Tiếp điểm phụ Schneider GVAE11

Thông số kỹ thuật tiếp điểm phụ GVA-E11 Schneider Tên sản phẩm Tiếp điểm phụ GVA-E11 Schneider Dòng Tesyes GV2 & GV3 Tiếp điểm 1NO+ 1 NC Loại dùng cho CB từ nhiệt GV2 Vị trí gắn trước Điện áp hoạt động 24 ... 240 V AC / 24 - 60V DC Chức năng bảo vệ quá tải và bảo vệ mất pha. Sử dụng cho động cơ 3 pha - tải AC-3. Chỉ thị trạng thái ON - OFF - TRIP Kích thước 11x45x29 mm Trọng lượng 0.02 kg Hãng sản xuất Schneider Tiếp điểm phụ GVAE11 Schneider phạm vi TeSys tên viết tắt của thiết bị GVA sản phẩm hoặc loại thành phần Khối tiếp xúc phụ trợ tương thích sản phẩm GV2P GV2RT GV2ME GV3L GV2LE GV3P GV2L Vị trí lắp Mặt trước thành phần tiếp xúc cực 1 KHÔNG + 1 NC kết nối - thiết bị đầu cuối Thiết bị đầu cuối kẹp vít 1 cáp 1 Cáp 2,5 mm²solid Thiết bị đầu cuối kẹp vít 2 cáp 1 Cáp 2.5 mm²solid Thiết bị đầu cuối kẹp vít 1 cáp (0,75) 2,5 mm² có thể linh hoạt mà không có đầu cáp Cáp đầu nối kẹp 2 cáp 0,75 mm²flexible mà không có đầu cáp Đầu nối kẹp vít 1 cáp (0,75) 1,55² có thể linh hoạt với đầu cáp [Ui] điện áp cách điện định mức 300 V phù hợp với UL 508 300 V tuân thủ CSA C22.2 Số 14 250 V phù hợp với tiêu chuẩn IEC 60947-1 [Ue] đánh giá điện áp hoạt động 24 ... 240 V AC 24 ... 60 V DC [Ith] dòng nhiệt không khí tự do thông thường 2,5 A loại bảo vệ Cầu chì GG 10 Bộ ngắt mạch GB2CB06 10 A độ bền cơ học 100000 chu kỳ dòng chuyển mạch tối thiểu 5 mA điện áp chuyển mạch tối thiểu 17 V đánh giá năng lực hoạt động trong VA 120 VA ở 110, 120 V AC-15 - độ bền điện: 100000 chu kỳ 120 VA ở 230, 240 V AC-15 - độ bền điện: 100000 chu kỳ 48 VA ở 24 V AC-15 - độ bền điện: 100000 chu kỳ 60 VA ở 48 V AC-15 - độ bền điện: 100000 chu kỳ đánh giá sức mạnh hoạt động trong W 15 W ở 48 V DC-13 - độ bền điện: 100000 chu kỳ 24 W ở 24 V DC-13 - độ bền điện: 100000 chu kỳ 9 W ở 60 V DC-13 - độ bền điện: 100000 chu kỳ thắt chặt mô-men xoắn 1,4 Nm - trên các đầu nối kẹp vít Chiều cao 11 mm chiều rộng 45 mm chiều sâu 29 mm khối lượng tịnh 0,02 kg
