Đặc điểm nổi bật của Thanh trượt tròn có đế

Thanh trượt tròn có đế (ray trượt tròn có đế) là phụ kiện được sử dụng phổ biến trong ngành chế tạo máy. Đóng vai trò như kim chỉ nam cho tất cả sự chuyển động của máy CNC và máy cơ khí. Là hệ thống dẫn hướng đơn giản, dễ thiết kế, lắp đặt.

Ứng dụng thanh ray trượt: được dùng chủ yếu để chế bàn cưa trượt, cữ chạy.... giúp đản bảo, nâng cao an toàn trong quá trình làm việc.

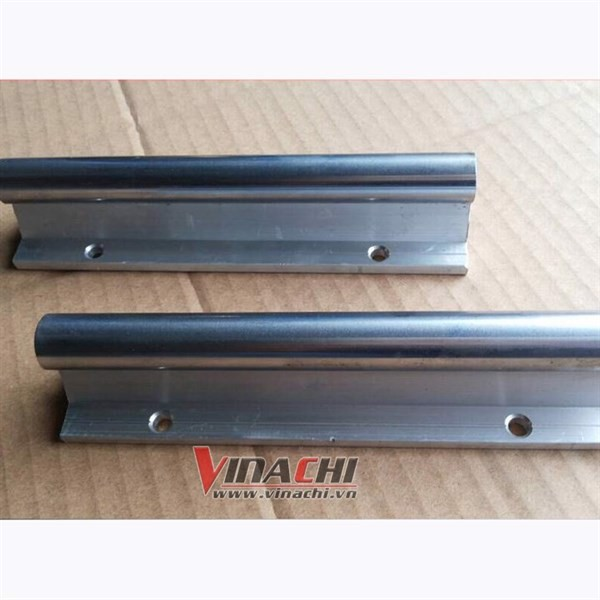

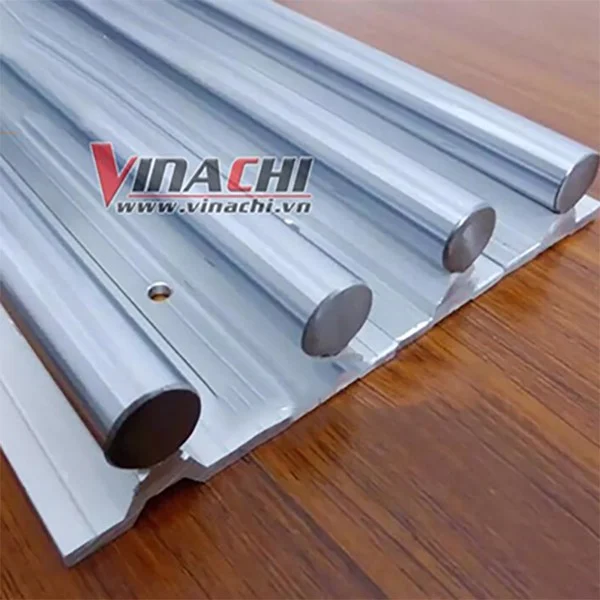

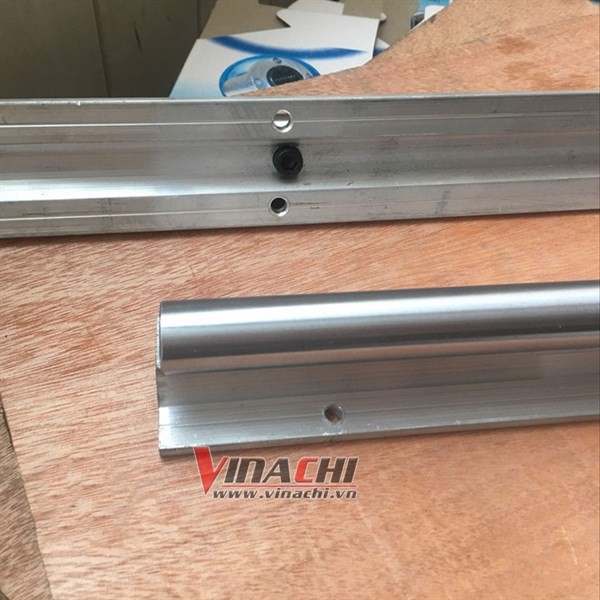

Con trượt có đế được cấu tạo gồm một thanh trượt tròn (con trượt tròn) bên trên và một lớp đế nhôm bên dưới. Đặc biệt, ray trượt được mạ một lớp chrome giúp thanh ray chuyển động nhẹ nhàng, không bị vấp. Lớp đế dưới được làm bằng chất liệu nhôm cứng, được khoan trực tiếp vào thanh trượt bên trên tạo độ chắc chắn nhất định.

Được làm từ thép chịu lực cao, bề mặt mạ Chrome giúp tốc độ di chuyển con trượt cao (lên tới 10m/s). Thanh trượt hoạt động trơn tru, tiếng ồn thấp và có khả năng chống ăn mòn, kháng rỉ sét.

Thanh trượt có đế có đặc tính kỹ thuật:

– Chất liệu: 45 #, Gcr15

- Chiều cao:

+ Phi 25: 4.6cm

+ Phi 20: 3.7cm

+ Phi 30: 5.1cm

- Chiều rộng

+ Phi 25: 5cm

– Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2)

– Độ chính xác: g6, Độ cong: Dưới 5μM/100mm

– Độ dày mạ chrome : 30μM (Rmax)

– Bề mặt gồ ghề: Dưới 1.5μM (Rmax)

– Bề mặt cứng dày 0.8μ ~ 3mm

– Đường kính ngoài: 6mm đến 60mm

+ Phi 20mm

- Đường kính ốc: 5mm (Nếu cần bắt ốc to hơn thì có thể dùng mũi khoan thông thường khoan rộng thêm)

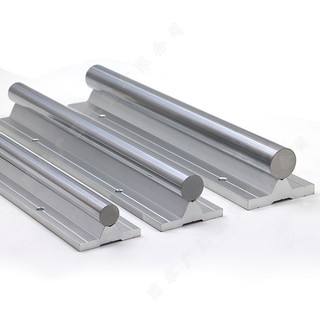

Thanh trượt tròn hiện nay có rất nhiều loại kích thước: Phi 16, 20, 25, 30, 35 ... tùy từng mục đích sử dụng ta có thể chọn loại có kích thước phù hợp để phát huy tối đa hiệu quả công việc.
