TDA7297 Mạch Khuếch Đại Âm Thanh 2X15W

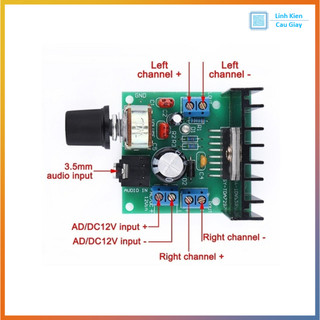

Mô tả sản phẩm Module Khuếch Đại Âm Thanh TDA7297 2x15W là giải pháp lý tưởng cho các hệ thống âm thanh stereo chất lượng cao. Sử dụng IC TDA7297, module cung cấp công suất đầu ra 15W mỗi kênh, mang lại âm thanh rõ nét, ít méo tiếng. Thiết kế nhỏ gọn, tích hợp chiết áp điều chỉnh âm lượng, dễ dàng sử dụng trong các dự án DIY như loa di động, ampli mini hoặc hệ thống âm thanh gia đình. Sản phẩm đảm bảo độ bền cao, hiệu suất ổn định và giá cả phải chăng. Đặc điểm nổi bật: Công suất: 2 kênh, 15W + 15W (stereo). Tích hợp chiết áp điều chỉnh âm lượng tiện lợi. Hỗ trợ nguồn điện 6-18V (khuyến nghị 12V/2A). Âm thanh chất lượng cao, tỷ lệ tín hiệu trên nhiễu (SNR) 91dB. Kích thước nhỏ gọn, phù hợp cho các dự án điện tử . Ứng dụng Loa di động: Sử dụng trong các dự án loa Bluetooth hoặc loa không dây tự chế. Ampli mini: Phù hợp để chế tạo ampli nhỏ gọn cho gia đình, văn phòng. Hệ thống âm thanh vi tính: Nâng cấp chất lượng âm thanh cho laptop, PC, điện thoại. Dự án DIY: Lý tưởng cho các dự án điện tử, học tập và thực hành về mạch khu Sơ đồ chân Module TDA7297 có các chân kết nối như sau: VCC: Nguồn dương (6-18V DC, khuyến nghị 12V). GND: Nguồn âm (đất). IN-L: Đầu vào tín hiệu âm thanh kênh trái (Left). IN-R: Đầu vào tín hiệu âm thanh kênh phải (Right). OUT-L: Đầu ra kênh trái (kết nối với loa trái). OUT-R: Đầu ra kênh phải (kết nối với loa phải). Lưu ý: Một số module có jack 3.5mm hoặc đầu cắm AV cho tín hiệu vào. Kiểm tra kỹ sơ đồ chân trong tài liệu kỹ thuật trước khi kết nối. Thông số kĩ thuật Chip: TDA7297 (Dual Bridge). Công suất đầu ra: 15W + 15W (2 kênh stereo). Nguồn điện: 6-18V DC (khuyến nghị 12V/2A). Trở kháng loa: 4-8Ω. Tần số đáp ứng: 20Hz - 20kHz. Tỷ lệ tín hiệu trên nhiễu (SNR): 91dB. Kích thước: ~50mm x 50mm x 42mm (không tính núm vặn). Trọng lượng: ~44-52g (tùy phiên bản). Tản nhiệt: Tích hợp tấm nhôm tản nhiệt. Hướng dẫn sử dụng Chuẩn bị: Nguồn điện 6-18V DC (khuyến nghị 12V/2A). Loa có trở kháng 4-8Ω, công suất 10-50W. Dây tín hiệu âm thanh (jack 3.5mm hoặc cáp AV). Kết nối: Kết nối nguồn điện vào chân VCC và GND. Nối tín hiệu âm thanh từ nguồn (điện thoại, máy tính, hoặc thiết bị Bluetooth) vào chân IN-L và IN-R hoặc qua jack 3.5mm. Kết nối loa trái và loa phải với chân OUT-L và OUT-R. Kiểm tra và sử dụng: Bật nguồn và điều chỉnh âm lượng bằng chiết áp trên module. Kiểm tra chất lượng âm thanh, đảm bảo không có méo tiếng. Đặt module ở nơi thoáng khí, sử dụng tản nhiệt bổ sung nếu hoạt động ở công suất cao. Lưu ý: Không đảo cực nguồn để tránh hỏng module. Đảm bảo loa có công suất phù hợp để tránh hư hỏng. Nếu sử dụng module có Bluetooth (như XH-A272), kết nối qua Bluetooth 5.0 và giữ khoảng cách <10m. #ModuleTDA7297 #KhuếchĐạiÂmThanh #TDA7297Stereo #AmpliMini #LoaBluetooth #DIYElectronics #ÂmThanhChấtLượng #MạchÂmThanh #LoaDiĐộng #ShopeeVN
