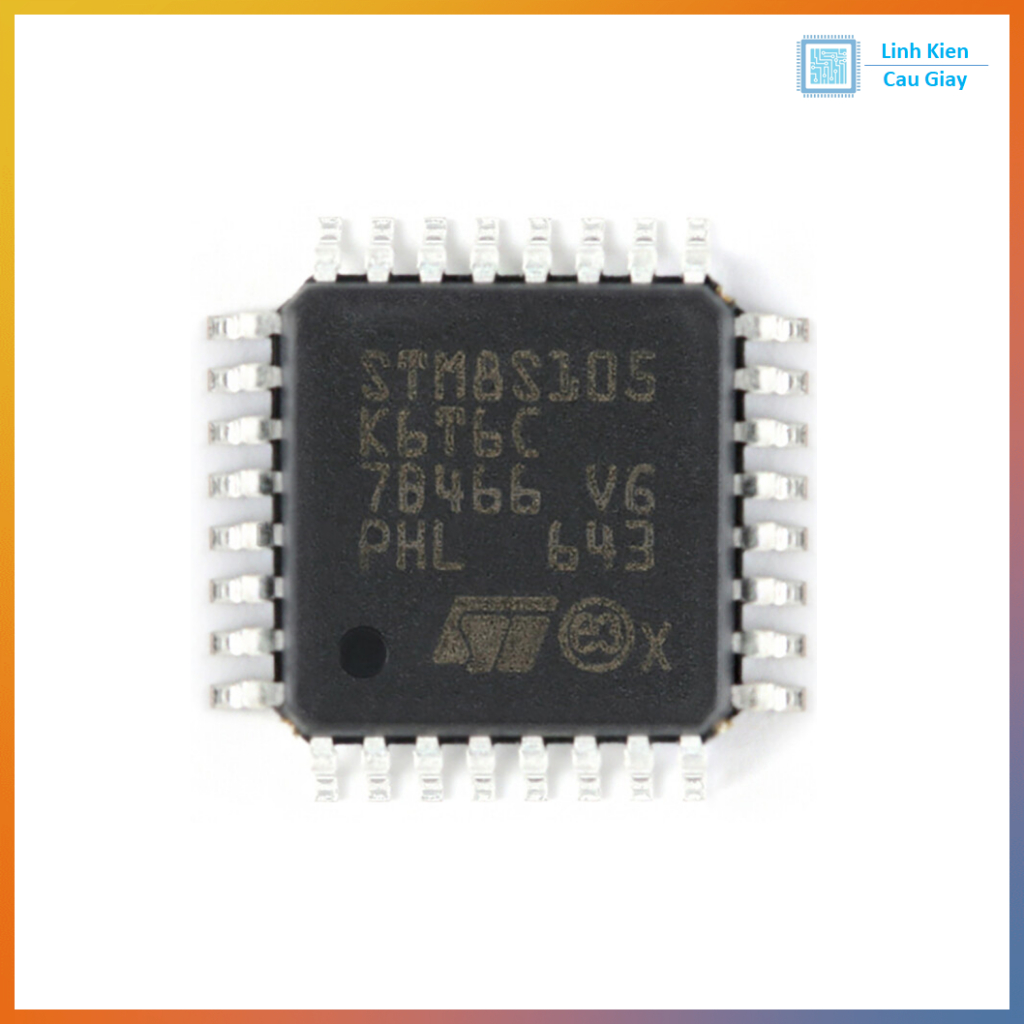

STM8S105K6T6C LQFP-32 Vi điều khiển

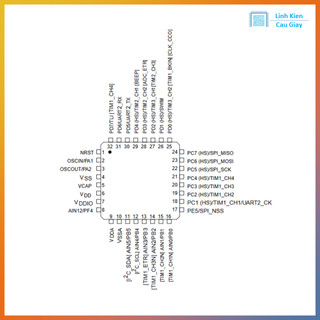

Vi điều khiển STM8S105K6T6C | 8-bit | LQFP-32 | Mô tả sản phẩm STM8S105K6T6C là vi điều khiển 8-bit mạnh mẽ thuộc dòng STM8S hiệu suất cao của hãng STMicroelectronics. Sản phẩm sử dụng lõi STM8, xung nhịp lên đến 16 MHz, bộ nhớ Flash 32 KB, RAM 2 KB, EEPROM 1 KB, tích hợp nhiều ngoại vi như USART, SPI, I2C, ADC, Timer. Với thiết kế nhỏ gọn dạng LQFP-32, STM8S105K6T6C rất lý tưởng cho các ứng dụng nhúng tiết kiệm chi phí nhưng yêu cầu độ ổn định cao. Sản phẩm có thể lập trình dễ dàng bằng STM8 IDE, IAR EWSTM8, và STVD/STVP kết hợp với lập trình viên ST-Link V2. Ứng dụng Thiết bị gia dụng thông minh: máy lọc nước, bếp điện, điều khiển quạt Timer/Counter, điều khiển LED, màn hình hiển thị Điều khiển động cơ nhỏ, servo, quạt DC Thiết bị nhúng, đo lường công nghiệp Các hệ thống cảm biến đơn giản, cảnh báo, báo động Ứng dụng thay thế cho các dòng ATmega8, PIC khi cần tiết kiệm chi phí Sơ đồ chân Chân Chức năng chínhVDD, VSS Nguồn cấp 5V / GND PAx, PBx GPIO đa chức năng UART1, UART2 Giao tiếp nối tiếp SPI, I2C Giao tiếp với cảm biến, EEPROM, LCD ADC Bộ chuyển đổi tín hiệu analog 10-bit Timer1~4 Bộ định thời đa năng, PWM NRST Reset phần cứng SWIM Chân lập trình (Single Wire Interface) Thông số kĩ thuật Thông số Giá trị Vi điều khiển STM8S105K6T6C Lõi xử lý STM8 8-bit Tốc độ xử lý Lên đến 16 MHz Bộ nhớ Flash 32 KB SRAM 2 KB EEPROM 1 KB GPIO 28 chân I/O ADC 10-bit, 7 kênh Timer 4 bộ Timer hỗ trợ PWM Giao tiếp ngoại vi SPI, I2C, UART Điện áp hoạt động 2.95V ~ 5.5V Package LQFP-32 Nhiệt độ hoạt động -40°C đến +85°C Hướng dẫn sử dụng ấp nguồn: Nguồn hoạt động từ 3V đến 5V, phổ biến là 5V. Lập trình vi điều khiển: Sử dụng ST-Link V2 và phần mềm STVD/STVP hoặc IAR EWSTM8. Chân SWIM và NRST dùng để lập trình qua cáp ST-Link. Cấu hình chân I/O và ngoại vi: Lập trình bằng thư viện chuẩn SPL hoặc sử dụng STM8S Standard Peripheral Library. Hỗ trợ bật/tắt chân GPIO, ADC, PWM dễ dàng. Ứng dụng mẫu: Thiết kế mạch điều khiển LED chớp, đọc tín hiệu cảm biến nhiệt độ, điều khiển quạt hoặc relay. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #STM8S105K6T6C #STM8 #ViDieuKhien8bit #LQFP32 #STMicroelectronics #ICSTM8 #LapTrinhSTM8 #STLinkV2 #ICEmbedded #ViDkGiaRe #ICLapTrinh
