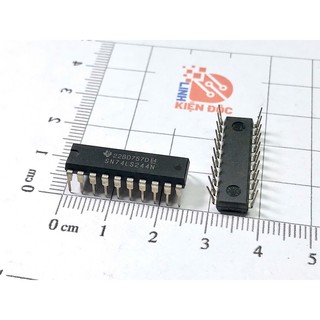

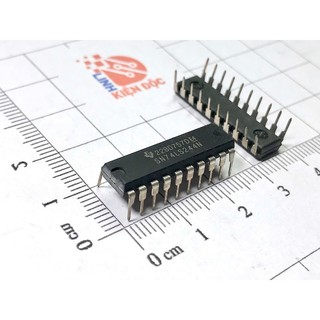

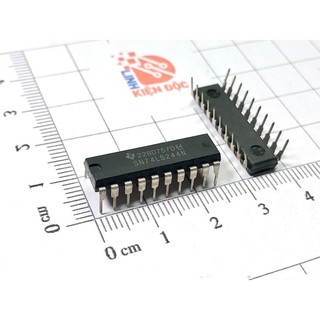

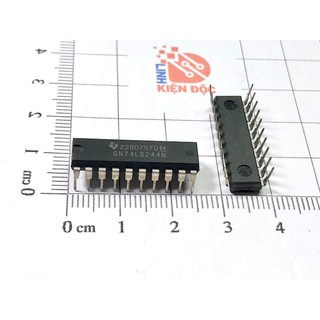

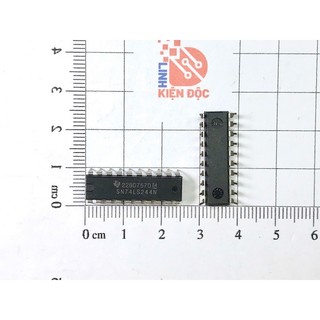

[ Combo 4 Chiếc ] SN74LS244N, 74LS244 IC số DIP-20

Giới thiệu về SN74LS244N (74LS244 DIP-20) SN74LS244N (còn được gọi là 74LS244) là một IC logic thuộc dòng TTL (Transistor-Transistor Logic), được thiết kế như một bộ buffer/driver 3-state với 8 đầu vào và đầu ra. Với thiết kế DIP-20 (Dual In-line Package), nó dễ dàng tích hợp vào các mạch điện tử, giúp cải thiện khả năng truyền tải và điều khiển tín hiệu. Mô tả chi tiết Khái niệm SN74LS244N là một buffer/driver 3-state có khả năng điều khiển và khuếch đại tín hiệu. Nó được sử dụng để tăng cường độ mạnh của tín hiệu và giảm thiểu tác động của tải điện lên mạch nguồn. Thông số kỹ thuật Loại IC: Buffer/Driver 3-state Số chân: DIP-20 (20 chân) Điện áp hoạt động: 4.75V đến 5.25V Thời gian trễ (Propagation Delay): Khoảng 10 ns (tùy thuộc vào điều kiện hoạt động) Dòng tiêu thụ: Khoảng 1 mA (trong điều kiện hoạt động bình thường) Nhiệt độ hoạt động: -40°C đến 85°C Nguyên lý hoạt động IC hoạt động bằng cách cung cấp khả năng tăng cường tín hiệu từ đầu vào ra đầu ra, với chế độ 3-state cho phép đầu ra được ngắt kết nối mà không gây ảnh hưởng đến các tín hiệu khác trong mạch. Điều này cho phép nhiều IC có thể kết nối với cùng một đường tín hiệu mà không gây ra xung đột. Chức năng Buffing: Tăng cường và khuếch đại tín hiệu đầu vào. Điều khiển tín hiệu: Cho phép điều khiển các tín hiệu một cách linh hoạt thông qua chế độ 3-state. Tích hợp: Kết nối nhiều thiết bị mà không làm giảm hiệu suất mạch. Ứng dụng Mạch điều khiển và truyền tải tín hiệu: Thích hợp cho các mạch logic phức tạp và các hệ thống giao tiếp giữa các mạch. Hệ thống điều khiển: Có thể được sử dụng trong các thiết bị điện tử như máy tính, bảng điều khiển và hệ thống cảm biến. Mạch điện tử tiêu dùng: Sử dụng trong các thiết bị như tivi, máy lạnh và các thiết bị gia dụng khác.
