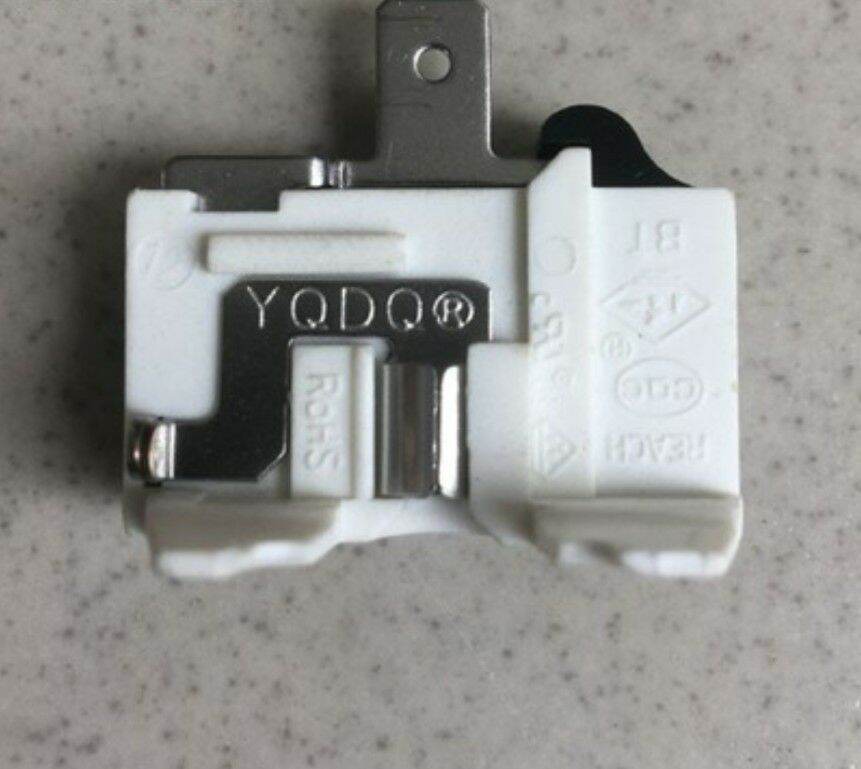

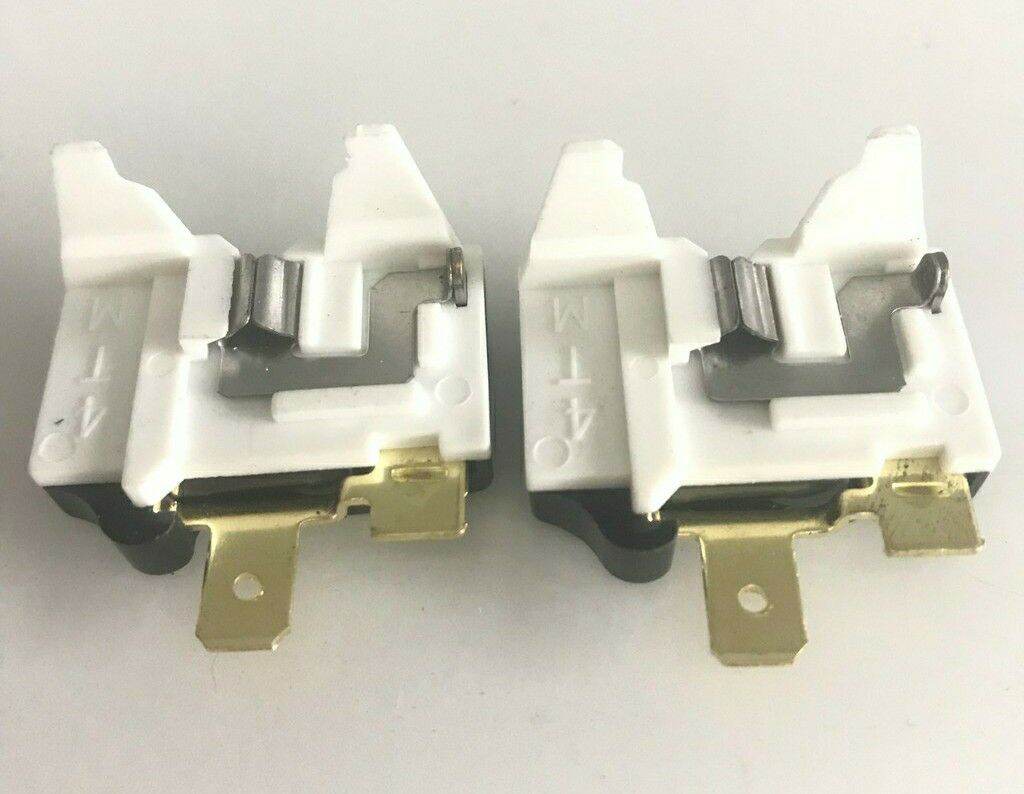

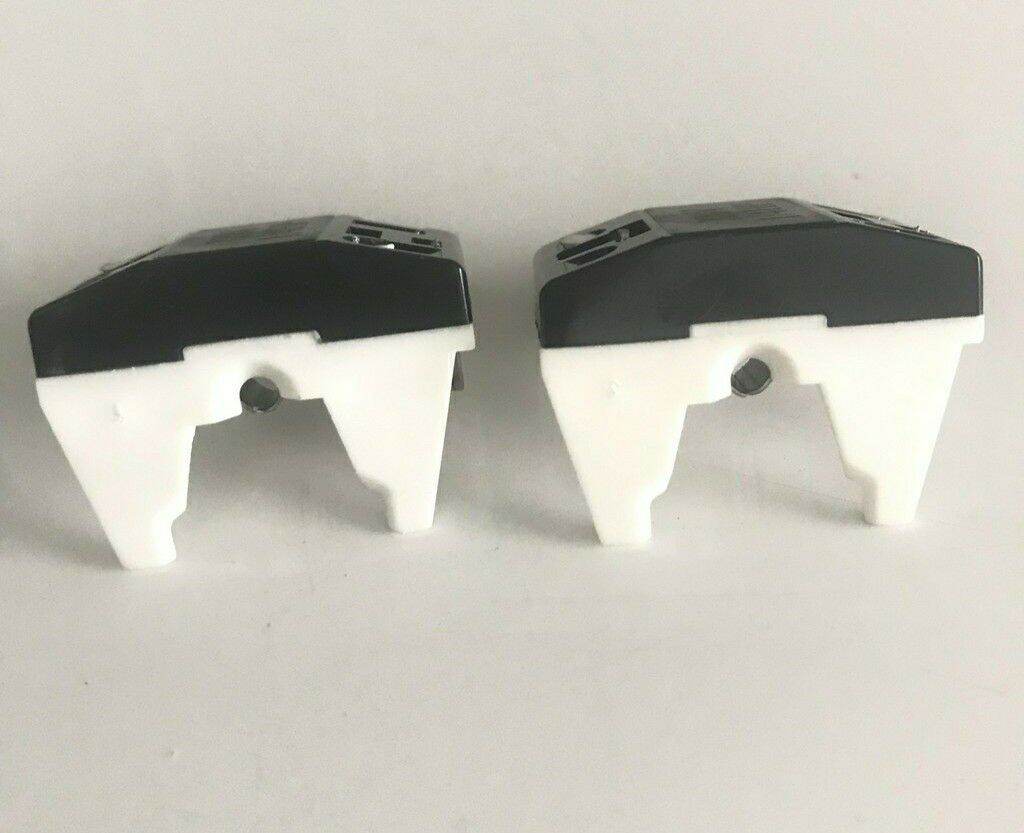

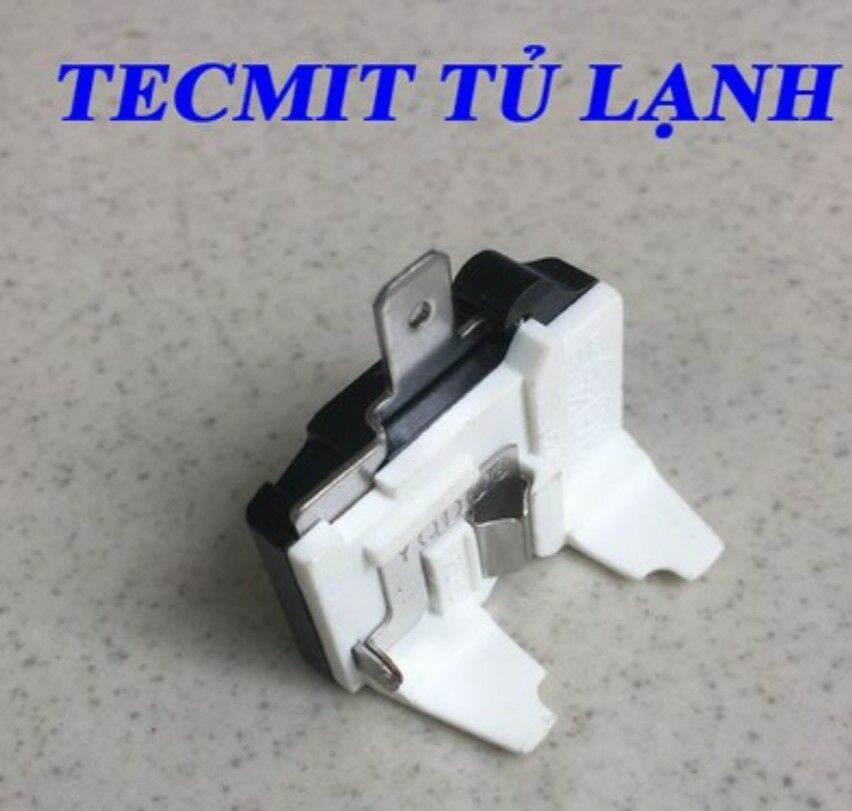

[HCM]rờ le tecmit tủ lạnh 1 /7

Rơ le khởi động hay tụ đề tủ lạnh có tác dụng dùng để khởi động tủ lạnh hoạt động của block tủ lạnh . Tụ đề tủ lạnh còn có nhiệm vụ tăng mô-men khởi động cho block tủ lạnh trong một khoảng thời gian ngắn, đồng thời, cho phép block có thể dừng và chạy một cách nhanh chóng. Sơ đồ mạch điện tủ lạnh Cấu tạo và nguyên lý làm việc của rơ le khởi động . Ở tủ lạnh hiện nay được sử dụng 2 loại rơ le khởi động phổ biến đó là rơ le khởi động bán dẫn và rơ le khởi động dòng điện . chi tiết về 2 dạng rơ le này như sau : Rơ le khởi động bán dẫn . Cấu tạo Một đĩa điện trở bán dẫn Cặp tiếp điện Vỏ rơ le Rắc cắm điện Nguyên lý hoạt động Khi đóng mạch điện cho máy nén hoạt động dòng điện qua rơ le bảo vệ, qua rơ le khởi động, dòng điện qua hai cuộn làm việc CR và khởi động CS là dòng lệch pha tạo ra momen quay khởi động động cơ, do dòng điện khởi động có giá lớn làm cho đĩa điện trở trên rơ le khởi động phát nóng điện trở tăng cao gần như không dẫn điện ngừng cấp điện cho cuộn khởi động do quán tính nhiệt lớn nên trong suốt quá trình làm việc rơ le gần như không dẫn điện. Rơ le khởi động dòng điện Cấu tạo Vỏ rơ le (Thường làm bằng nhựa hoặc để trần); Lõi cuộn dây điện từ (Thường làm bằng nhựa hoặc giấy cách điện. Cuộn dây điện từ. Lõi sắt từ có gắn tiếp điểm động. – Tiếp điểm tĩnh.
