Relay trung gian HH62P 8 chân

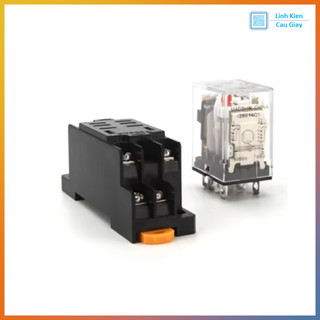

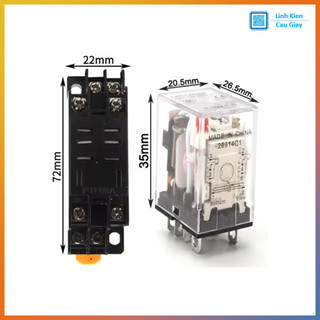

Relay trung gian HH62P – Cuộn 12VDC / 24VDC / 220VAC Mô tả sản phẩm Relay trung gian HH62P 8 chân (kèm đế cắm) là loại relay phổ thông dùng để khuếch đại tín hiệu điều khiển, cách ly mạch, và đóng/cắt tải trong tủ điện – tủ điều khiển – tự động hóa. Sản phẩm có các lựa chọn cuộn hút 12VDC / 24VDC / 220VAC, dạng cắm đế 8 chân giúp thay thế nhanh, bảo trì dễ, đi dây gọn gàng. Kích thước tham khảo: relay cao khoảng 35mm, thân khoảng 20.5 × 26.5mm; đế rộng khoảng 22mm, dài khoảng 72mm. Dạng relay trung gian cắm đế, tháo lắp nhanh, thay relay không cần tháo dây Phù hợp làm relay điều khiển trong tủ điện: nhận tín hiệu từ PLC, timer, cảm biến, công tắc… rồi đóng/cắt tiếp điểm ra tải Có nhiều tùy chọn điện áp cuộn hút: 12VDC, 24VDC, 220VAC (chọn đúng theo nguồn điều khiển) Thường là loại 2 cặp tiếp điểm chuyển đổi (DPDT: 2NO + 2NC) theo chuẩn relay 8 chân HH62P (thực tế có thể khác nhẹ theo hãng, xem sơ đồ in trên vỏ relay) Ứng dụng Tủ điện điều khiển, tủ tự động hóa, tủ bơm/quạt, tủ chiếu sáng Kích contactor, van điện từ, còi/đèn báo, tải AC/DC công suất vừa (tùy định mức tiếp điểm) Mạch đảo chiều, liên động, trung gian cách ly tín hiệu PLC/Arduino/ESP32 (qua driver phù hợp) Thay thế nhanh các hệ relay trung gian 8 chân phổ biến trên thị trường Sơ đồ chân Sơ đồ phổ biến (DPDT – 2 nhóm tiếp điểm) Cuộn hút (Coil):  Nhóm tiếp điểm 1:  (COM) –  (NC) –  (NO) Nhóm tiếp điểm 2:  (COM) –  (NC) –  (NO) đọc trực tiếp trên thân relay để đấu nối chính xác hơn Gợi ý đọc nhanh COM: chân chung NC: thường đóng (chưa cấp điện cuộn hút) NO: thường mở (chỉ đóng khi cấp điện cuộn hút) Thông số kĩ thuật Model: HH62P, dạng cắm đế 8 chân Điện áp cuộn hút (chọn phân loại): 12VDC / 24VDC / 220VAC Số chân: 8 pin + đế (socket) đi kèm Dạng tiếp điểm (phổ biến): DPDT (2NO + 2NC) Kích thước tham khảo theo hình Relay: cao ~35mm; thân ~20.5 × 26.5mm Đế: rộng ~22mm; dài ~72mm Hướng dẫn sử dụng Chọn đúng điện áp cuộn hút 12VDC dùng cho nguồn 12V 24VDC dùng cho PLC/nguồn 24V công nghiệp 220VAC dùng cho điều khiển trực tiếp từ điện lưới (cẩn thận an toàn điện) Đấu dây theo sơ đồ in trên relay Cấp điện vào 2 chân coil (thường 2–7) Đưa tải vào COM và ra NO/NC tùy nhu cầu Muốn “bình thường tắt – kích mới chạy” → dùng COM–NO Muốn “bình thường chạy – kích thì ngắt” → dùng COM–NC Lưu ý khi dùng cuộn DC Nếu relay/đế có LED/diode bảo vệ (tùy loại) có thể cần đúng cực +/− theo ký hiệu Khuyến nghị an toàn Tải lớn nên dùng relay để “kích contactor”, không nên đóng trực tiếp tải quá cao Cuộn 220VAC và đấu trong tủ điện cần cách điện, che chắn và siết ốc chắc chắn Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả
