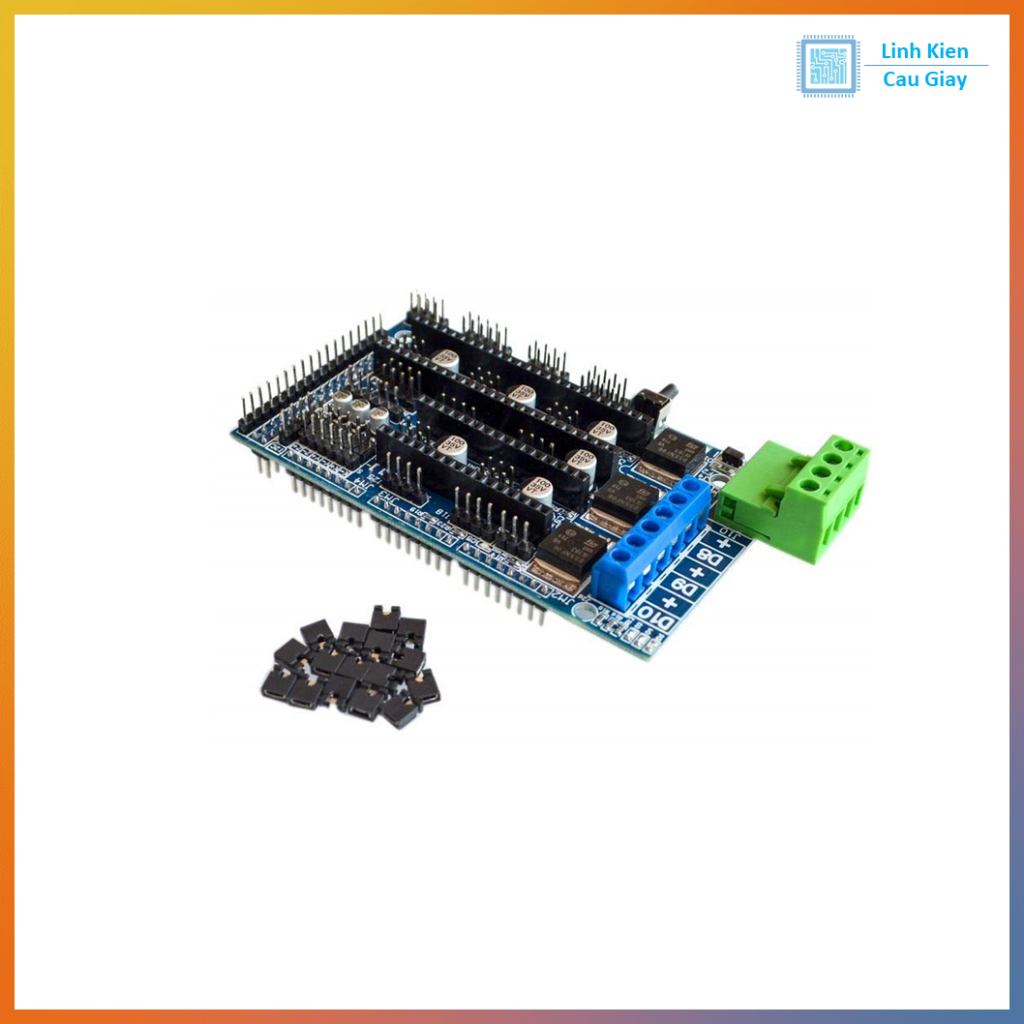

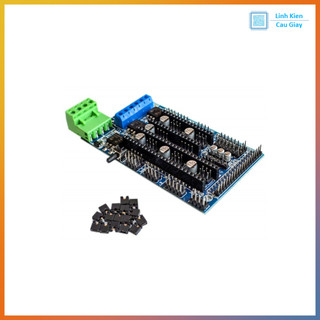

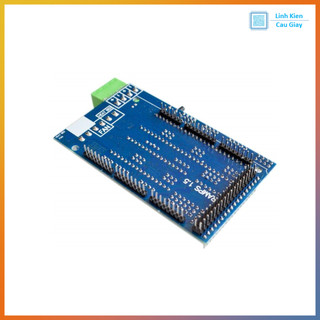

RAMPS 1.5 Mạch điều khiển máy in 3D

Mạch Điều Khiển Máy In 3D RAMPS 1.5 – Board Mở Rộng Cho Arduino Mega 2560 Mô tả sản phẩm RAMPS 1.5 (RepRap Arduino Mega Pololu Shield) là phiên bản nâng cấp của RAMPS 1.4, được thiết kế để hoạt động cùng Arduino Mega 2560 nhằm điều khiển máy in 3D, CNC, hoặc các robot 3 trục XYZ. Mạch tích hợp các đầu nối cho driver A4988/DRV8825, motor step, cảm biến nhiệt độ, máy gia nhiệt, quạt, công tắc hành trình, và màn hình LCD 12864. Phiên bản 1.5 cải tiến độ ổn định, mạch đồng dày hơn, các chân tiếp xúc chắc chắn hơn, tối ưu đường mạch cấp dòng cao và tản nhiệt tốt hơn, giúp hoạt động ổn định trong thời gian dài. Ứng dụng Máy in 3D RepRap Prusa i3, Ender 3 custom Máy CNC mini, máy khắc laser Robot tự chế 3 trục XYZ Hệ thống điều khiển chuyển động chính xác Nghiên cứu học tập lập trình điều khiển máy in 3D Sơ đồ chân Cổng kết nối Mô tả X, Y, Z, E0, E1 Khe cắm driver stepper (A4988/DRV8825) Endstop X/Y/Z Kết nối công tắc hành trình Heated Bed (HB) Điều khiển bàn nhiệt Extruder Heater (E0, E1) Điều khiển đầu đùn Thermistor T0, T1, T2 Đầu vào cảm biến nhiệt độ Fan Quạt làm mát Power IN Cấp nguồn 12–24V DC LCD / SD Kết nối màn hình LCD 12864, Reprap Smart Controller ⚠️ Lưu ý: RAMPS 1.5 chỉ hoạt động khi gắn trên Arduino Mega 2560. Thông số kĩ thuật Thông số Giá trị Tên sản phẩm RAMPS 1.5 Điện áp hoạt động 12V – 24V DC Tương thích Arduino Mega 2560 R3 Số driver hỗ trợ 5 (X, Y, Z, E0, E1) Tích hợp Cầu chì bảo vệ, diode flyback, MOSFET công suất Cảm biến nhiệt 3 kênh (NTC 100K) Kích thước ~101mm x 60mm Chất liệu PCB FR4 2 lớp, mạch đồng dày chống nóng Màu PCB Đỏ / xanh tùy đợt sản xuất Hướng dẫn sử dụng Gắn RAMPS 1.5 lên Arduino Mega 2560 đúng chiều. Cắm các driver stepper (A4988 hoặc DRV8825) vào khe tương ứng (chú ý đúng chiều VCC-GND). Kết nối motor step, cảm biến nhiệt, quạt, máy gia nhiệt, công tắc hành trình theo sơ đồ chân. Cấp nguồn 12V hoặc 24V vào cổng nguồn bằng đầu nối vít. Tải firmware Marlin hoặc Repetier vào Arduino Mega và cấu hình phù hợp. Kết nối máy in với máy tính hoặc LCD 12864 để điều khiển. ✅ Khuyến nghị: Nên kiểm tra điện áp tại chân driver và điều chỉnh Vref trước khi chạy. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #RAMPS15 #MachIn3D #3DPrinterBoard #RAMPS #RAMPS15Arduino #DieuKhienMayIn3D #RepRapBoard #MachDieuKhienXYZ #A4988DRV8825 #MarlinFirmware #ArduinoMega2560 .
