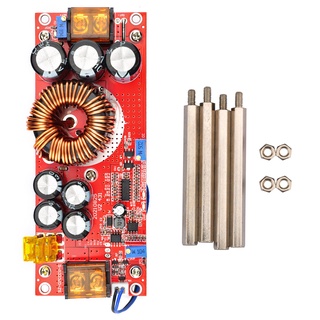

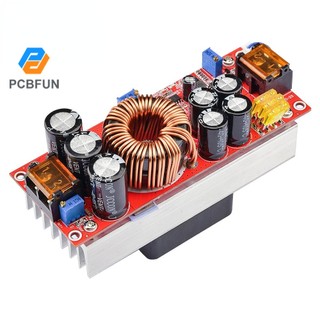

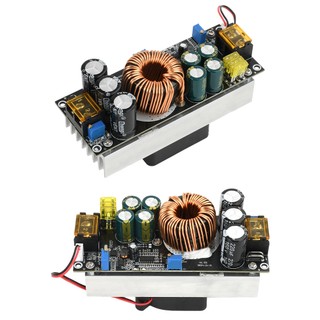

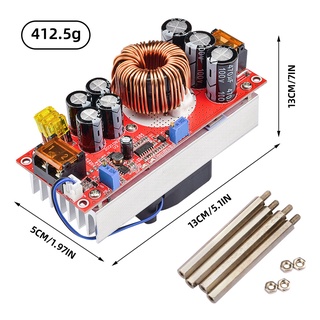

Pcbfun 1800W / 1200W / 1500W 40A / 20A DC-DC Tăng cường chuyển đổi Mô-đun nguồn

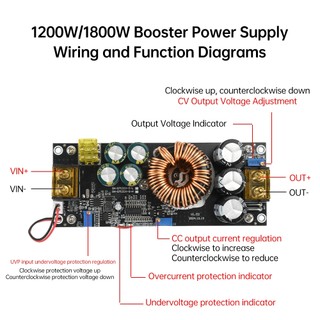

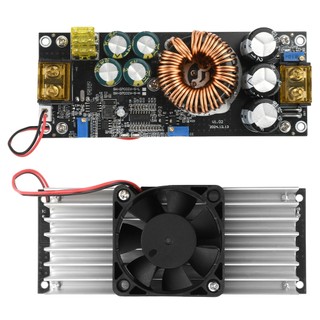

Các tính năng: 1. Sử dụng chất liệu cao cấp, chất lượng được đảm bảo 2. Tản nhiệt cánh quạt được thông qua, hiệu quả tản nhiệt rất tốt và công suất đầu ra cao hơn 3. Quạt điều khiển nhiệt độ sử dụng quạt chịu lực thủy lực, đã đạt được sự cân bằng tốt về tiếng ồn và tản nhiệt. Khi tải nhẹ, quạt không quay. Khi nhiệt độ tải đạt khoảng 60 độ, quạt sẽ tự động quay. Có thể giảm tiếng ồn hiệu quả và kéo dài tuổi thọ 4. Tấm cách nhiệt ống điện chính được làm bằng alumin chất lượng cao, dẫn nhiệt gấp 10 lần tấm cách nhiệt thông thường 5. Vòng từ nhôm ferrosilicon quá khổ, sử dụng bốn dây tráng men bằng đồng nguyên chất 1,2, nhiệt trị thấp và hiệu quả cao 6. Với chức năng dòng điện không đổi, nó có thể được sử dụng để tăng pin ô tô, sạc pin, v.v. Thông số: Đặc điểm làm việc: Công suất đầu ra: 1800W Dải điện áp đầu vào: 10V-60V Dải điện áp đầu ra: 12V-90V Dòng điện đầu vào: 40A Dòng điện đầu ra: 22A Hiệu suất chuyển đổi: 48V sang 60V 8A (98,1%) 48V đến 72V 8A (98,1%) 48V 84V 8A (97,6%) Quy định phí: 10% đến 50% sạc (đầu ra 72V) Hệ số nhiệt độ: 50% tải Độ gợn sóng và tiếng ồn: Băng thông 20MHz (48V-72V 4A) 100mVp-p Tần số chuyển mạch: VIN = 48V VO = 72V 4A (110khz) Dòng không tải: VIN = 48V VO = 72V (18mA) Bảo vệ ngược đầu vào: Có Độ ẩm bảo quản: 95% Nhiệt độ hoạt động: -20 65 °C Nhiệt độ bảo quản: -40 125 °C Tăng nhiệt độ hoạt động: 48V đến 60V 5A (45 °C) Bảo vệ quá nhiệt: 60°C Phương thức đấu dây: đầu vào, đầu ra (không hàn, khối đầu cuối). Phương pháp làm mát: làm mát không khí mạnh Danh sách gói: Công cụ chuyển đổi tăng cường * 1 Tính năng sản phẩm: 1. Dải điện áp rộng: hỗ trợ đầu vào và đầu ra DC14-85V đến 14-120V, thích ứng với nhiều tình huống ứng dụng khác nhau 2. Hiệu quả và ổn định: tối ưu hóa thiết kế mạch, tăng tốc độ tắt nhanh ống MOS, đảm bảo điện áp đầu ra ổn định hơn 3. Điều chỉnh điện áp chính xác: Chiết áp CV điều chỉnh điện áp đầu ra để đảm bảo hiệu quả tăng ổn định 4. Nhiều cơ chế bảo vệ: với bảo vệ kết nối ngược đầu vào và bảo vệ điện áp thấp, đảm bảo sử dụng an toàn và không lo lắng 5. Thiết kế bảo trì tiện lợi: được trang bị cầu chì dự phòng, người dùng có thể tự thay thế, nâng cao sự tiện lợi khi sử dụng Thông số sản phẩm: Tên sản phẩm: Mô-đun công suất tăng 1800W Điện áp đầu vào: Loại A: DC 14-60V Loại B: DC 14-85V Loại C: DC 14-85V Điện áp đầu ra: Loại A: DC 14-90V (± 5V) Loại B: DC 14-120V (± 5V), đầu ra 120V, điện áp đầu vào phải trên 20V Loại C: DC 14-90V (± 5V) Dòng điện đầu vào: 40A (Tối đa) Điều chỉnh đầu ra hiện tại: Loại A: 1,5-22A (± 0,5A) Loại B: 1,5-20A (± 0,5A) Loại C: 1.5-22A (± 0.5A) Phạm vi bảo vệ điện áp đầu vào: Loại A: 10-60V (± 5V) Loại B: 10-68V (± 5V) Loại C: 10-68V (± 5V) Nhiệt độ khởi động quạt: 40 độ Bảo vệ kết nối ngược đầu vào: Có Hiệu suất điển hình (chênh lệch điện áp đầu vào và đầu ra nhỏ có nghĩa là hiệu suất cao hơn): 90% -96% Kích thước (bao gồm cả quạt): 130 * 52 * 70mm Sự khác biệt chính với SKU: X-JM0230A: 1. Điều chỉnh các thông số đầu vào và đầu ra cao hơn 2. Tối ưu hóa mạch, điện áp đầu ra ổn định hơn và mạch xả tắt nhanh ống MOS công tắc được thêm vào để ngăn ngừa nguy cơ hỏng ống MOS và đoản mạch 3. Nhiệt độ mở quạt được giảm 4. Mạch có dòng điện cao được xử lý bằng cửa sổ thiếc 5. Một điện trở không đổi được thêm vào để phát hiện dòng điện đầu ra và dòng điện quá mức ổn định hơn 6. Được trang bị cầu chì dự phòng, có thể tự thay thế khi cầu chì cháy hết Lưu ý: 1. Đầu ra 120V, điện áp đầu vào phải trên 20V. 2. Cố gắng không sử dụng điện áp đầu vào và đầu ra cao nhất hoặc thấp nhất. 3. Dòng điện làm việc không được vượt quá dòng điện đầu vào tối đa của nguồn điện. Phương pháp tính toán dòng điện làm việc là: công suất đầu ra chia cho điện áp đầu vào nhân với 1,06 (1,06 là tổn thất nguồn điện). Ví dụ: Lấy mô hình 1200W A làm ví dụ, điện áp đầu vào là 15V, đầu ra là 48V, dòng tải đầu ra là 5A, 48V * 5a / 15v * 1,06 = 16,96A, dòng điện làm việc tại thời điểm này là Dưới 20A, nó có thể hoạt động bình thường. Nếu tải là 48V 7A, 48V * 7A / 15V * 1,06 = 23,75A, dòng điện làm việc lớn hơn dòng điện đầu vào tối đa của bộ nguồn 20A và không thể sử dụng được. 4. Về hiệu quả công việc: chênh lệch điện áp đầu vào và đầu ra càng nhỏ thì hiệu suất càng cao và chênh lệch điện áp càng lớn thì hiệu suất càng thấp. Nếu đầu vào là 20V, đầu ra là 120V. Lúc này hiệu quả công việc thấp nhất, dưới 90%. Công suất của nguồn điện đầu vào phải lớn hơn 1,5 lần so với tải. 5. Nghiêm cấm điều chỉnh dòng điện bằng cách đoản mạch đầu ra. 6. Nghiêm cấm sạc siêu tụ điện. 7. Quạt được kiểm soát nhiệt độ và nhiệt độ bộ tản nhiệt sẽ chỉ quay khi đạt khoảng 40 độ. Danh sách giao hàng: Mô-đun nguồn x1 Phụ kiện x1 (đinh tán, cầu chì)
