[Biel] nvarcher adau1452 DSP bảng phát triển học stm32f103 DSP với codec

Sản phẩm:

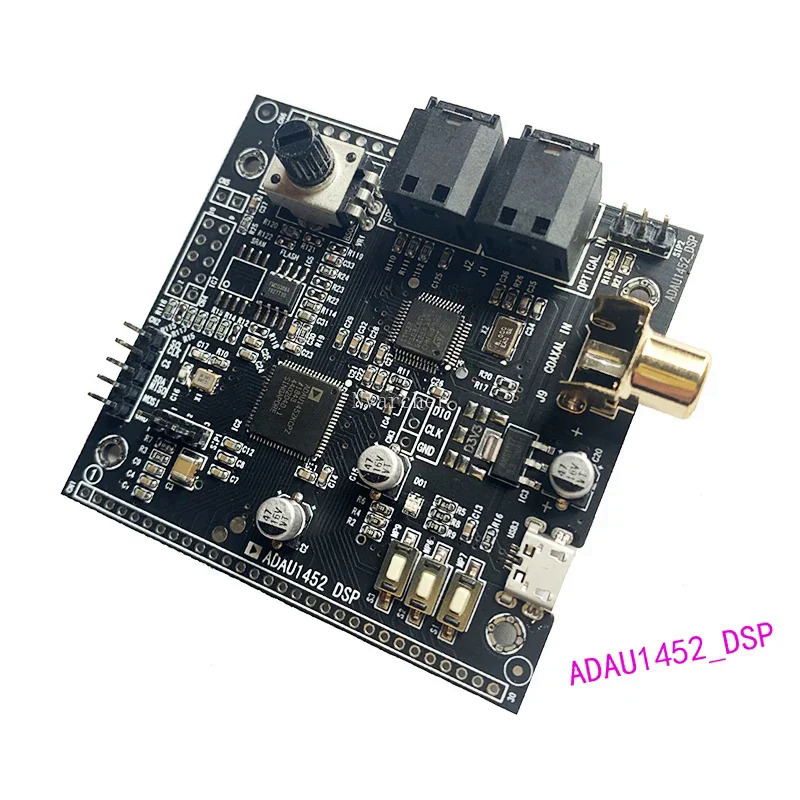

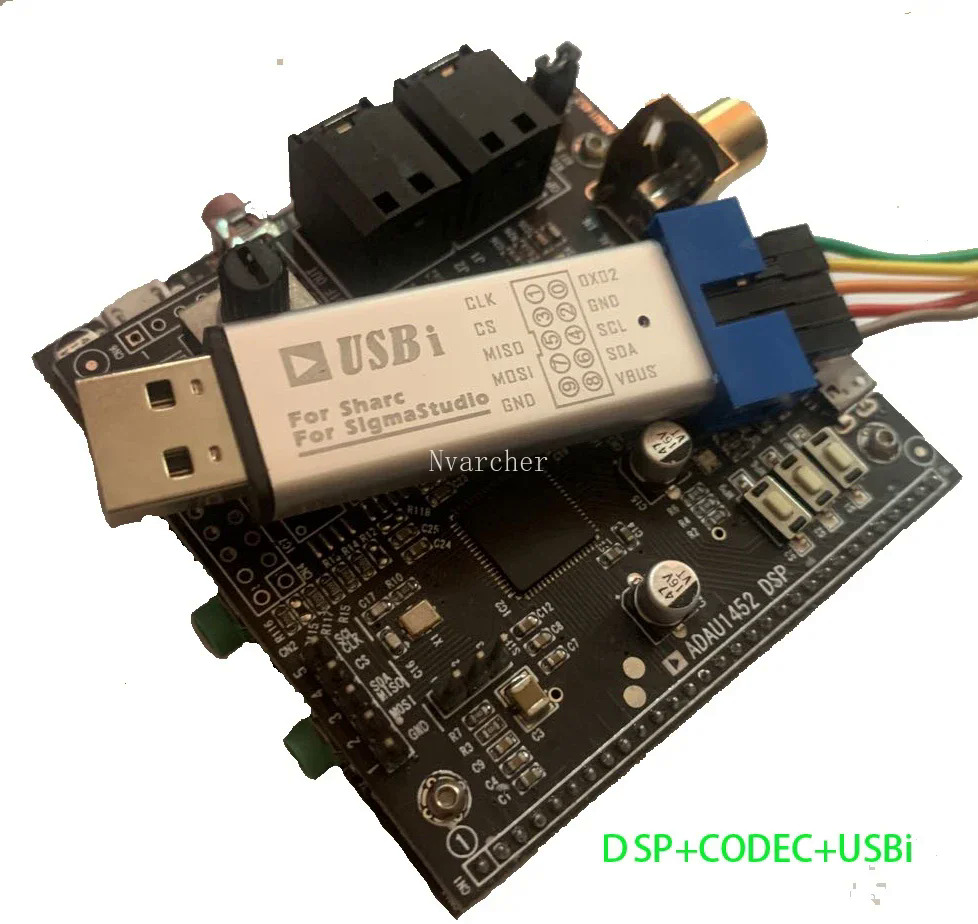

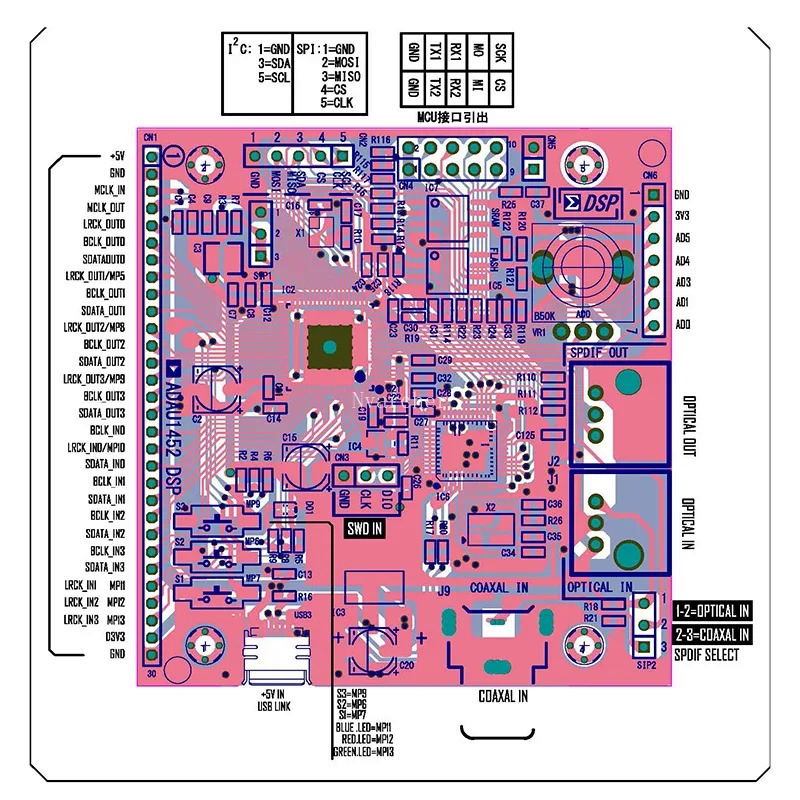

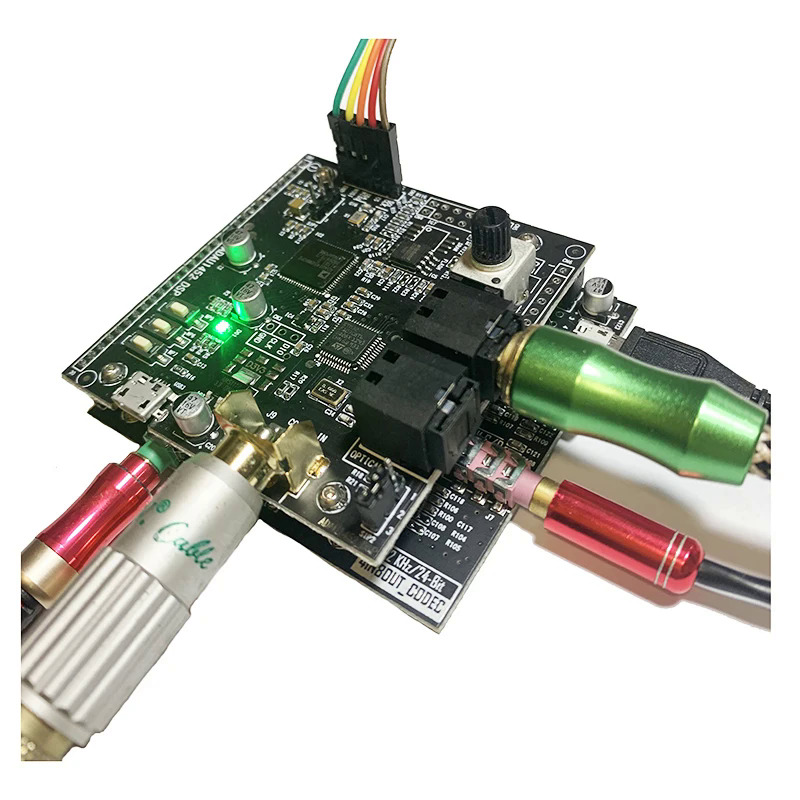

Phiên bản mới của bo mạch DSP được trang bị MCU _ stm32f103c8t6, Bảng Giải Mã ad1938 _ Codec thêm một máy vi tính đơn chip để điều khiển mềm, bạn có thể đặt tốc độ lấy mẫu và Loại giao diện âm thanh.

On-Board thói quen cung cấp đầu vào và đầu ra IIS/SPDIF (Off sợi/đồng trục lựa chọn) giao diện;

Cài đặt gốc là định dạng 192k _ TDM, Out3/out4 là các giao diện thẳng và OUT1/OUT2 là các giao diện đầu ra ở chế độ phân chia tần số 2 âm thanh nổi.

Lựa chọn đầu vào khóa S1; đèn xanh nhấp nháy cho đầu vào SPDIF, màu đỏ cho đầu vào tương tự in2. Màu xanh lá cây cho đầu vào Analog in1.

S2 nút cài sẵn EQ chuyển đổi, tổng cộng 10 loại cài đặt trước EQ.

Công tắc siêu Trầm chính S3, hữu ích trong kênh loa siêu trầm chéo điện tử, mở theo mặc định;

Đèn Led Ba màu hiển thị kênh đầu vào và trạng thái làm việc nhấp nháy tương ứng;

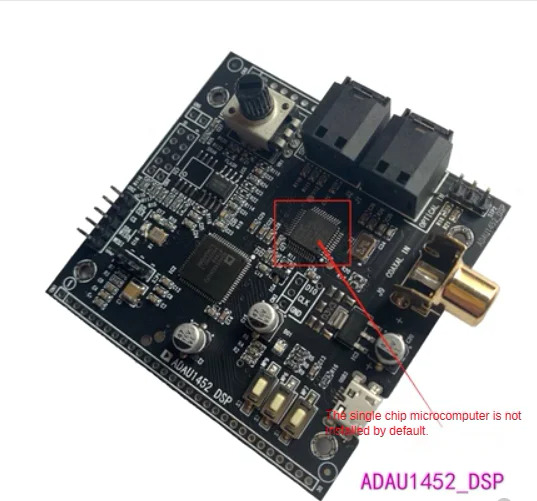

Một chip đơn STM32 được dành riêng trên bảng và chip đơn có thể được sử dụng để điều khiển DSP và cổng USB/UART/SPI được đặt sang một bên, cũng có thể được sử dụng như một bảng phát triển Chip đơn.

Potentiometer mua lại ADC cho điều khiển âm lượng, dẫn ví dụ ổ đĩa..

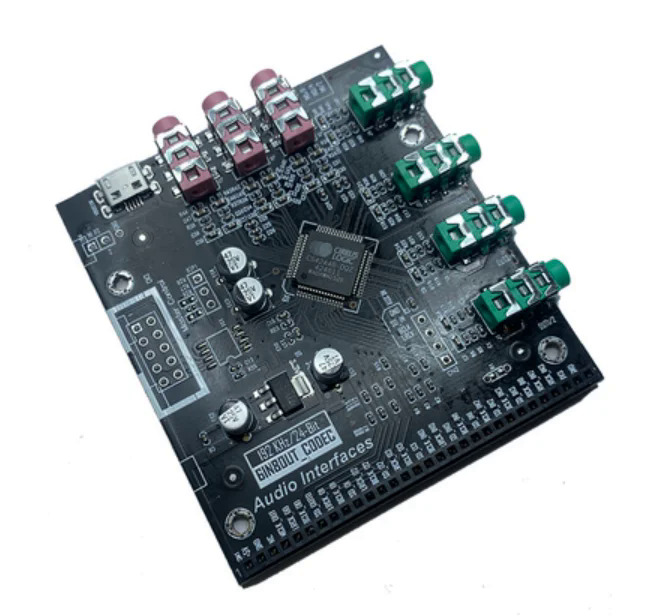

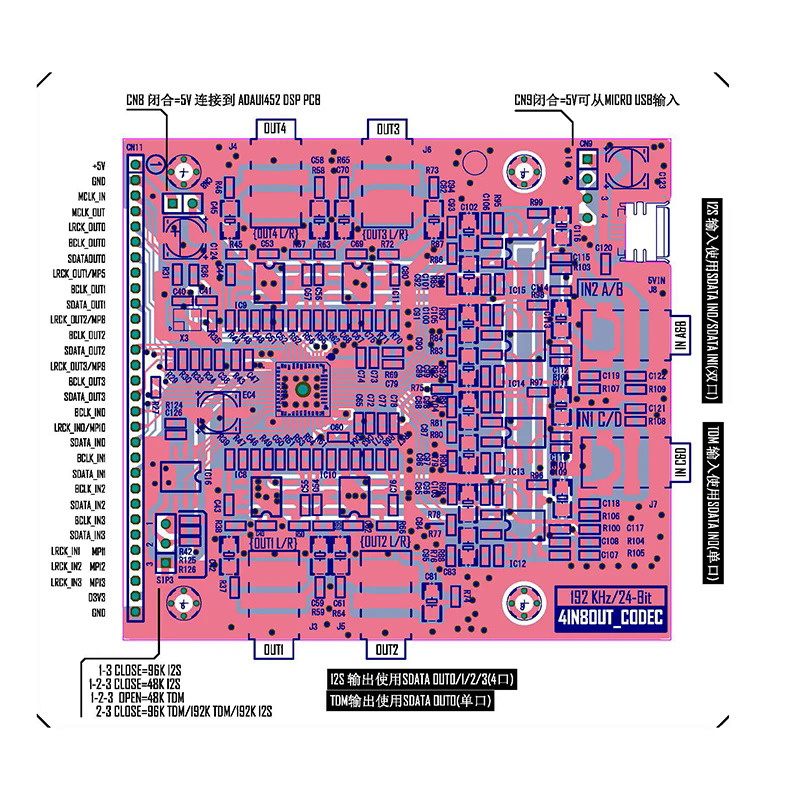

6 trong 8 ra cs42448 đa kênh giải mã điện tử 4 tần số Divider Board

Bộ chuyển đổi kỹ thuật số sang analog (DAC) 8
Bộ chuyển đổi tương tự sang số (ADC) 6
Bộ chuyển đổi kỹ thuật số sang tương tự (DAC) dải động (dB) 108
Bộ chuyển đổi analog-to-kỹ thuật số (ADC) Dải động (dB) 105
Chuyển đổi kỹ thuật số sang analog (DAC) THD n (dB) -98
Analog để chuyển đổi kỹ thuật số (ADC) THD n (dB) -98
Tần số lấy mẫu (kHz) 4-192
Công suất tương tự (V) 3.3-5
Điện Kỹ Thuật Số (V) 3.3-5
Công suất logic (V) 1.8-5
Tiêu thụ điện năng hoạt động (mW) 600-850
Gói 64 lqfp

Bạn chỉ cần kết nối tối thiểu 6 dây để tạo thành một hệ thống âm thanh với 6 đầu vào và 8 đầu ra. Nó có thể được sử dụng trực tiếp với adau1452/adau1463/giao diện của chúng tôi hoặc loạt adau1401.

Nó có thể được điều khiển bằng điều khiển mềm hoặc điều khiển cứng hoặc được cấu hình trực tiếp bởi DSP

Cs42448 là một codec âm thanh tích hợp cao có chứa 6 kênh đầu vào tương tự và 8 kênh đầu ra tương tự, phù hợp cho việc thiết kế các ứng dụng đa kênh trong rạp hát gia đình và hệ thống âm thanh xe hơi, hoặc hệ thống loa 4 chiều điện tử DSP.

Các cs42448 hỗ trợ việc bổ sung lên đến tám Single-ended hoặc sáu Nguồn đầu vào âm thanh khác biệt, và lên đến tám Single-ended hoặc nguồn đầu ra khác biệt. Tích hợp cao, nhiều kênh âm thanh có thể được chuyển đến Chip DSP để xử lý âm thanh mà không cần bộ chuyển đổi tương tự sang số (A/D) bên ngoài.

Một đầu vào nối tiếp phụ trợ có sẵn cho hai kênh dữ liệu PCM (điều chế mã xung) bổ sung. Các đầu vào mạnh hơn, cho phép âm thanh/Video (A/V) chìm có thể nhận âm thanh từ nhiều nguồn.

Trong các hệ thống giải trí trên xe hơi, nguồn đầu vào âm thanh có thể bao gồm hệ thống định vị trong xe hơi, điện thoại di động, đầu đĩa CD/DVD và bộ điều chỉnh radio. Các đầu ra cs42448 có tính năng bảo vệ được cấp bằng sáng chế của logic CIRRUS®Công nghệ, giúp loại bỏ các nhấp chuột và bật lên trong quá trình chuyển đổi nguồn. PopGuard đơn giản hóa thiết kế hệ thống và giảm chi phí hóa đơn vật liệu (bom) trong khi tăng cường âm thanh.

Các cs42448 cung cấp hiệu suất tiên tiến, thiết kế linh hoạt, giảm chi phí bom, và một mức giá bán lẻ cạnh tranh. IC này lý tưởng cho các ứng dụng âm thanh yêu cầu dải động rộng, độ méo không đáng kể và độ ồn thấp, chẳng hạn như máy thu A/V, máy thu DVD và hệ thống âm thanh xe hơi.
