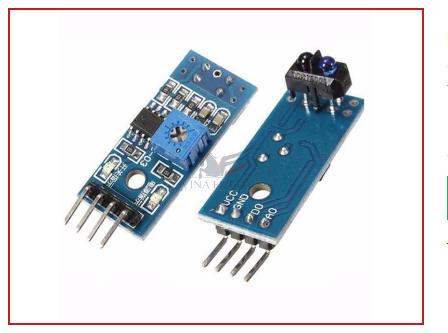

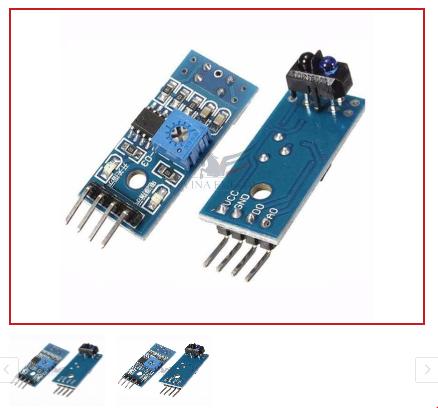

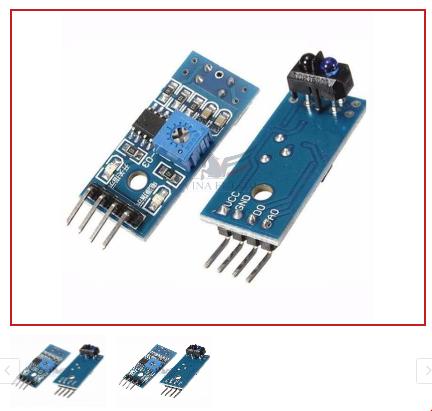

[HCM]Module Thu và Phát Hồng Ngoại TCRT5000

Tính năng:

Có thể điều chỉnh biến trở để xác định khoảng cách.

- Phát hiện có vật cản và khởi động máy trong máy hủy tài liệu.

- Phát hiện chướng ngại vật

- Phát hiện vật cản màu đen hay trắng.

Thông số kỹ thuật:

- Khoảng cách phát hiện vật cản: 1mm ~ 15mm

- Điều chỉnh độ nhạy bằng cách điều chỉnh chiết áp (biến trở)

- Điện áp làm việc: 3,3V-5V

- Hình thức đầu ra: đầu ra chuyển đổi kỹ thuật số (0 và 1)

- kích thước mạch nhỏ: 3,2cm x 1,4cm

- sử dụng bộ so sánh LM393 điện áp rộng

- Nguyên lý hoạt động:

Diode phát hồng ngoại của cảm biến TCRT5000 liên tục phát ra các tia hồng ngoại. Khi các tia hồng ngoại phát ra không bị phản xạ trở lại hoặc phản xạ lại nhưng cường độ không đủ lớn, ống nhận hồng ngoại luôn ở trạng thái tắt và đầu ra của mô-đun ở mức cao Led lúc này tắt. Trạng thái ngược lại sẽ ở mức cao.

- Các chân:

1. VCC: 3.3-5V (kết nối với cực dương nguồn điện)2. GND: kết nối với cực âm nguồn điện3. DO: Đầu ra tín hiệu chuyển đổi TTL.4. AO: đầu ra tín hiệu tương tự (đầu ra khoảng cách khác nhau điện áp khác nhau, chân này thường không thể được kết nối)
