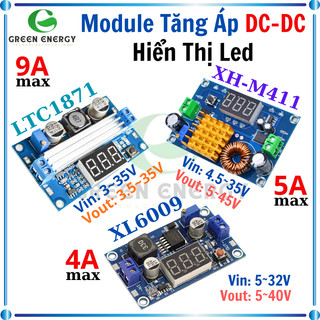

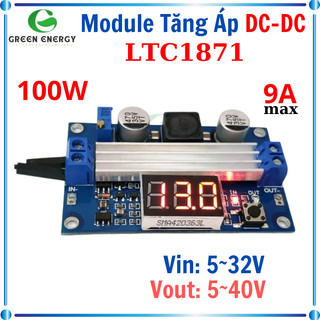

Module Tăng Áp Boost XL6009 XH-M411 LTC1871 Có Hiển Thị Led

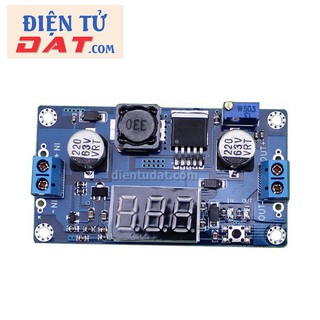

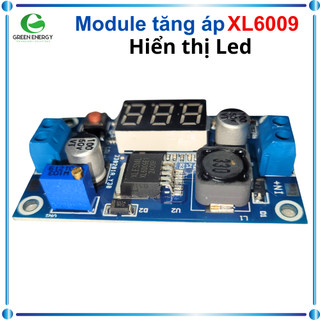

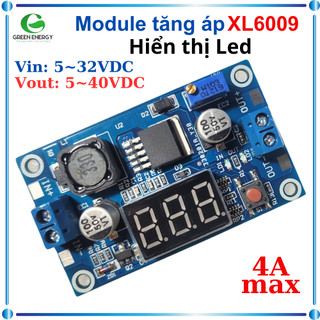

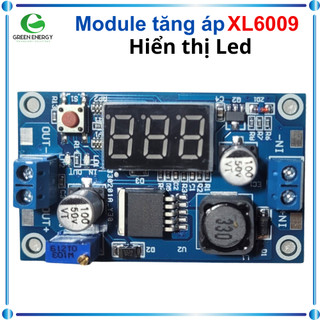

MÔ TẢ SẢN PHẨM 1. Module tăng áp XL6009 Module tăng áp XL6009 có hiển thị màn hình là sản phẩm được sử dụng để tăng điện áp DC. Trên Module có tích hợp màn hình Led để hiện thị điện áp ngõ vào/ra. Hiệu suất chuyển đổi của module lên đến 94%. Dòng đầu ra tối đa 4A (15W). Module thích hợp cho các ứng dụng làm module cấp nguồn tăng áp, giám sát nguồn THÔNG SỐ KỸ THUẬT - Module tăng áp không cách ly sử dụng IC XL6009E1 của công nghệ chuyển mạch tần số cao thế hệ thứ hai làm chip lõi - Điện áp đầu vào: 5 ~ 32 VDC - Điện áp đầu ra: 5 ~ 40 VDC - Dòng điện đầu ra cực đại: 4A (hoạt động ổn định ở 2.5A) - Tần số: 400KHz - Nhấn nút S1 để hiển thị điện áp Vào hoặc Ra trên màn hình LED - Điện áp đầu vào < điện áp đầu ra khoảng 2V module hoạt động ổn định - Công suất đầu vào bằng công suất đầu ra nên lưu ý khi tính công suất 2. Module Tăng Áp DC-DC XH-M411 Module tăng áp XH-M411 là một module tăng áp có dòng vào lên đến 5A, trên mạch tích hợp Led 7 đoạn hiển thị sắc nét và bố trí tấm tản nhiệt kéo dài thời gian sử dụng của mạch. Ngoài ra module sử dụng chiết áp tinh chỉnh cho độ chính xác cao. Module có thể làm nguồn sạc công suất lớn với pin lithium 12V, có thể sạc cùng lúc nhiều điện thoại. THÔNG SỐ KỸ THUẬT - Điện áp đầu vào: 4.5 ~ 35VDC - Điện áp đầu ra: 5 ~ 45VDC - Dòng điện đầu vào tối đa: 5A - Phạm vi hiển thị điện áp: 5VDC ~ 30VDC (điện áp nhỏ hơn 4.5VDC, màn hình led sẽ không hiển thị) - Sai số: +/- 0.1VDC - Kích thước: 72 x 48 x 16 mm 3.Module Tăng Áp LTC1871 THÔNG SỐ KỸ THUẬT - Điện áp đầu vào: 3 ~ 35V DC (Lưu ý: Điện áp đầu vào nhỏ hơn 4V, đồng hồ hiển thị sẽ không hoạt động) - Cường độ dòng điện đầu vào: 9A (tối đa) - Điện áp đầu ra: 3.5 ~ 35V DC (đây là modul tăng áp, điện áp đầu ra phải > = điện áp đầu vào) - Cường độ dòng điện đầu ra: 6A (tối đa) - Công suất đầu ra: 65W, (100W khi điện áp đầu vào và đầu ra lớn hơn 20V) - Hiệu suất chuyển đổi: 96 trăm (cao nhất) - Điện áp Ripple: 40mV (TYP) - Phạm vi vôn kế tích hợp: 4 ~ 40V, sai số + -0,1V - Kích thước modul: Dài x rộng x cao = 67x41x14mm - Trọng lượng: 33 gram LƯU Ý - Module không có bảo vệ chống ngược cực và ngắn mạch nên lưu ý khi cấp nguồn đúng chiều - Nếu khi xoay biến trở mà thấy áp không đổi thì xoay tiếp 10 vòng hoặc xoay ngược lại. Vì module sử dụng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
