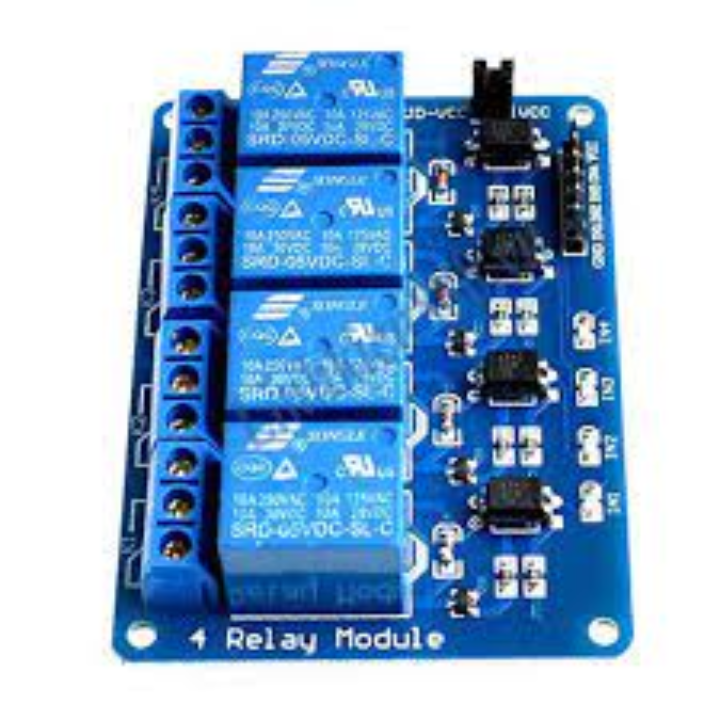

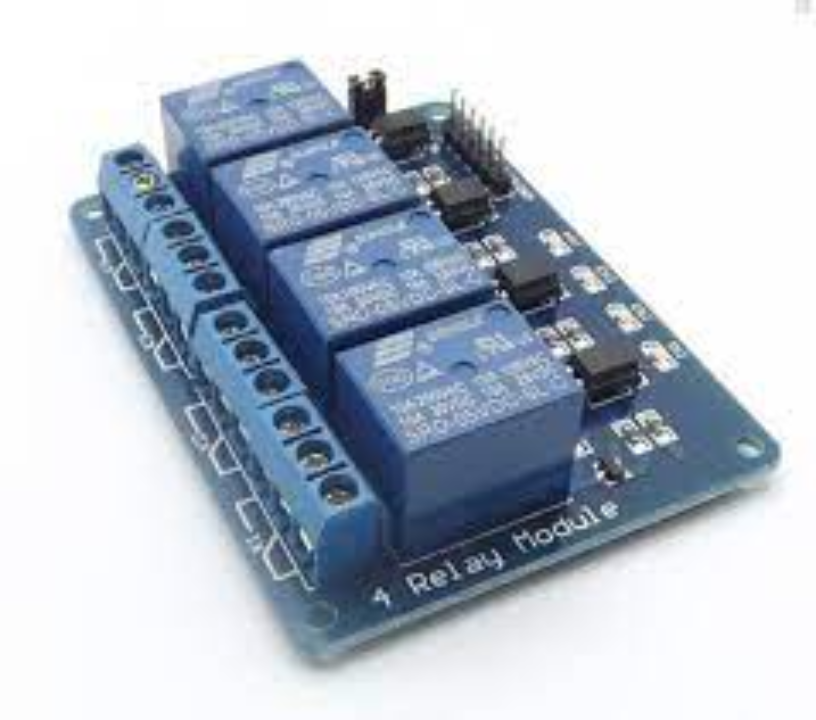

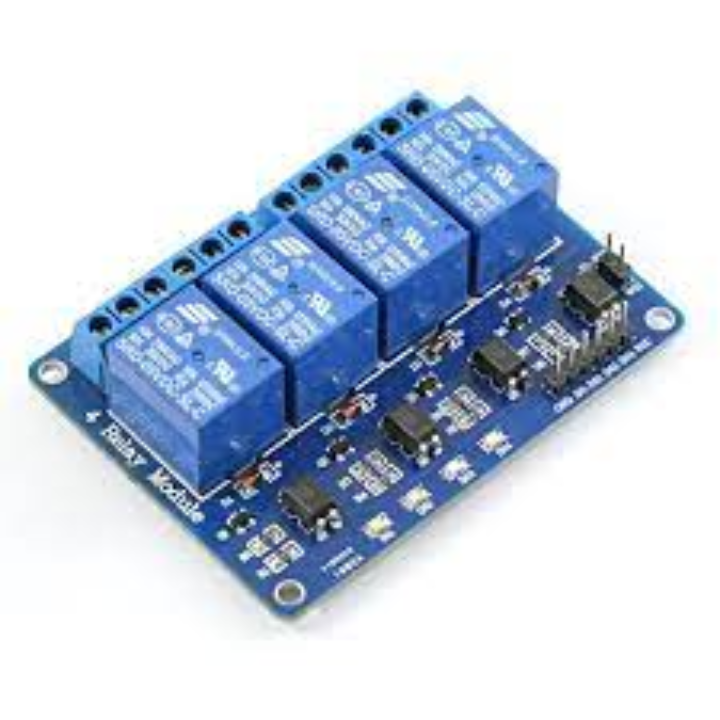

[HCM]MODULE RELAY 4 KÊNH 5V-220VAC/10A

Module Relay 4 kênh 5V gồm4 relay , điện áp hoạt động 5 v điều khiển đầu ra tối đa 220VAC/10A và 30VDC/10A.

Đầu vào IN1, IN2, IN3 IN4 nhận tín hiệu cực thấp

Module relay 4 kênh nhỏ thiết kế gọn chuyên nghiệp , khả năng chống nhiễu tốt và khả năng cách điện tốt.

An toàn đáng tin cậyCó sẵn header rất tiện dụng khi kết nối với vi điều khiển. Có các lỗ bắt vít rất tiện lợi dễ lắp đặt trong hệ thống mạch

.Trong module đã có sẵn mạch kích relay sử dụng IC cách ly quang và transistor giúp cách ly hoàn toàn mạch vi điều khiển với rơ le bảo đảm vi điều khiển hoạt động ổn định.Mạch điều khiển relay 4 kênh này sử dụng chân kích mức Thấp (0V): khi có tín hiệu 0V vào chân IN thì relay sẽ nhảy qua thường Mở của Relay

.Đầu Đùn Nhựa E3DỨng Dụng:Dùng dòng điện nhỏ của vi điều khiển, arduino, PLC để điều khiển các thiết bị điện, đồ dùng điện hoạt động ở mức điên áp cao từ 0-30v DC, 0-250v DC như điện sinh hoạt

Thông Số Kĩ Thuật:1.Kích thước: 76mm (chiều dài) * 56mm (chiều rộng) * 18.5mm (H)2.

Trọng lượng: 61g3. Màu sắc: Xanh4. Có 4 lỗ để bắt vít cố định có đường kính 3.1mm, dễ dàng lắp đặt trong hệ thống mạch5.

Opto cách li, chống nhiễu tốt6. Có đèn báo đóng ngắt trên Relay.7.

Sử dụng điện áp nuôi DC 5V.8.

Đầu ra điện thê đóng ngắt tối đa: DC 30V / 10A, AC 250V / 10A9.

IN1…IN4: tín hiệu đầu vào, hoạt động mức thấp10.

NO1…NO4: Công tắc thường mở
