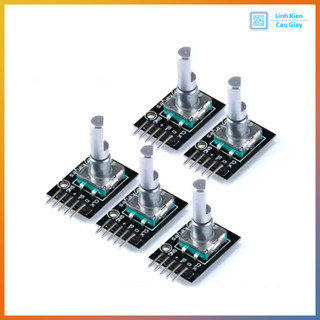

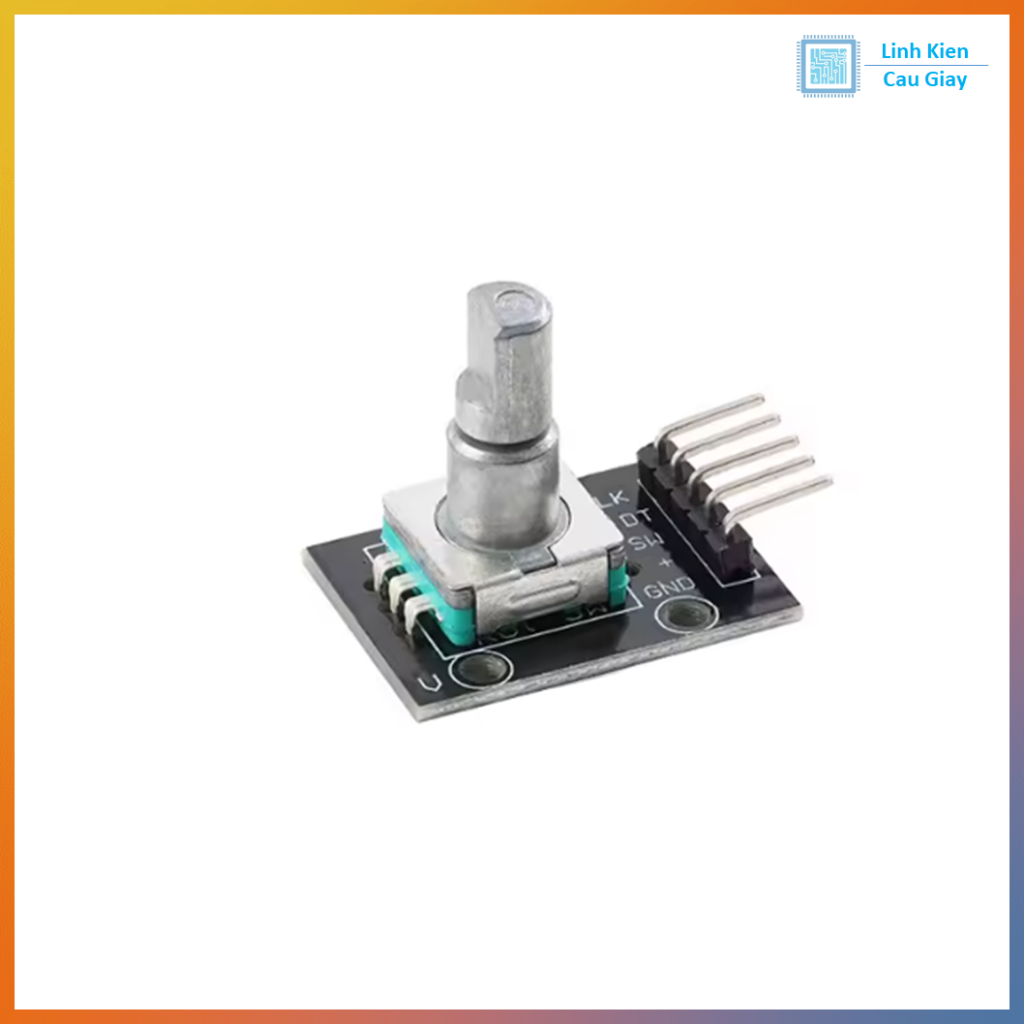

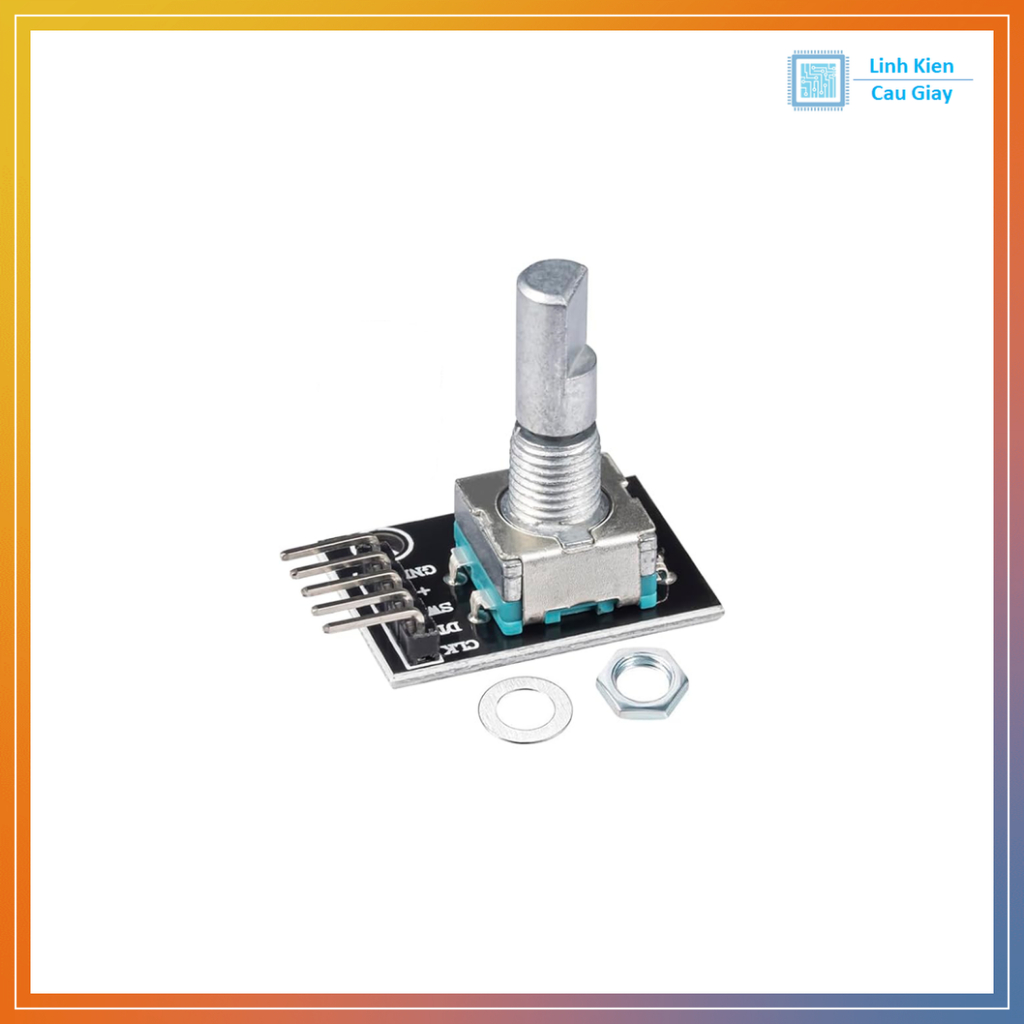

Module Xoay Rotary Encoder 360 Độ KY-040 ( Không Kèm Núm Vặn )

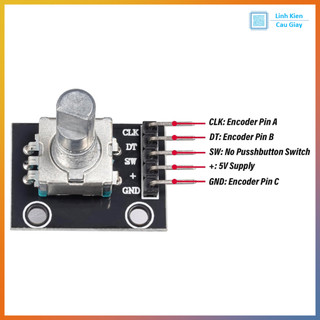

Module Núm Xoay Encoder 20 Xung – Rotary Encoder Kèm Nút Nhấn Mô tả sản phẩm Module núm xoay encoder 20 xung là loại rotary encoder dạng cơ có độ phân giải 20 xung/vòng, tích hợp nút nhấn khi ấn xuống. Sản phẩm dùng để nhập giá trị, điều chỉnh thông số, chọn menu trong các dự án Arduino, STM32, Raspberry Pi, máy CNC, máy in 3D, và thiết bị điều khiển tự chế. Khác với biến trở, encoder có thể xoay vô hạn theo cả hai chiều mà không bị giới hạn góc, đồng thời xuất tín hiệu xung A/B dạng quadrature để vi điều khiển xác định chiều quay và số bước. Ứng dụng Điều chỉnh thông số trên màn hình LCD/OLED Điều khiển menu cho máy in 3D, CNC, thiết bị đo lường Chọn chế độ vận hành trong máy công nghiệp, máy gia dụng thông minh Tích hợp vào bộ điều khiển âm lượng, mixer audio Học tập về tín hiệu quadrature encoder và xử lý bằng Arduino Sơ đồ chân Chân Ký hiệu Mô tả CLK Kênh A – xung tín hiệu thứ nhất DT Kênh B – xung tín hiệu thứ hai SW Nút nhấn (nhấn trục encoder) + VCC (3.3V – 5V) GND Mass (0V) Sử dụng pull-up resistor (hoặc INPUT_PULLUP trên Arduino) để đọc tín hiệu chính xác. Thông số kĩ thuật Thông số Giá trị Loại encoder Cơ học (Mechanical Rotary Encoder) Độ phân giải 20 xung / vòng Điện áp hoạt động 3.3V – 5V DC Tín hiệu đầu ra Digital (Quadrature A/B) Tuổi thọ ≥ 30.000 chu kỳ xoay Tích hợp Nút nhấn (push button) Kích thước PCB ~18mm x 25mm Kiểu trục Trục tròn có rãnh, dễ gắn núm vặn Hướng dẫn sử dụng Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #Encoder20Xung #RotaryEncoder #ModuleEncoder #NobXoayEncoder #CamBienXoay #EncoderArduino #RotaryEncoderArduino #EncoderMayIn3D #EncoderMayCNC #EncoderQuadrature .
