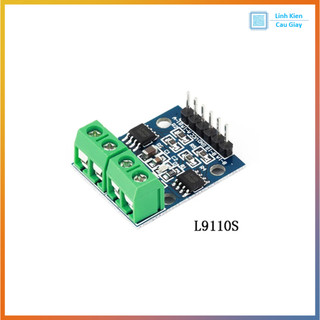

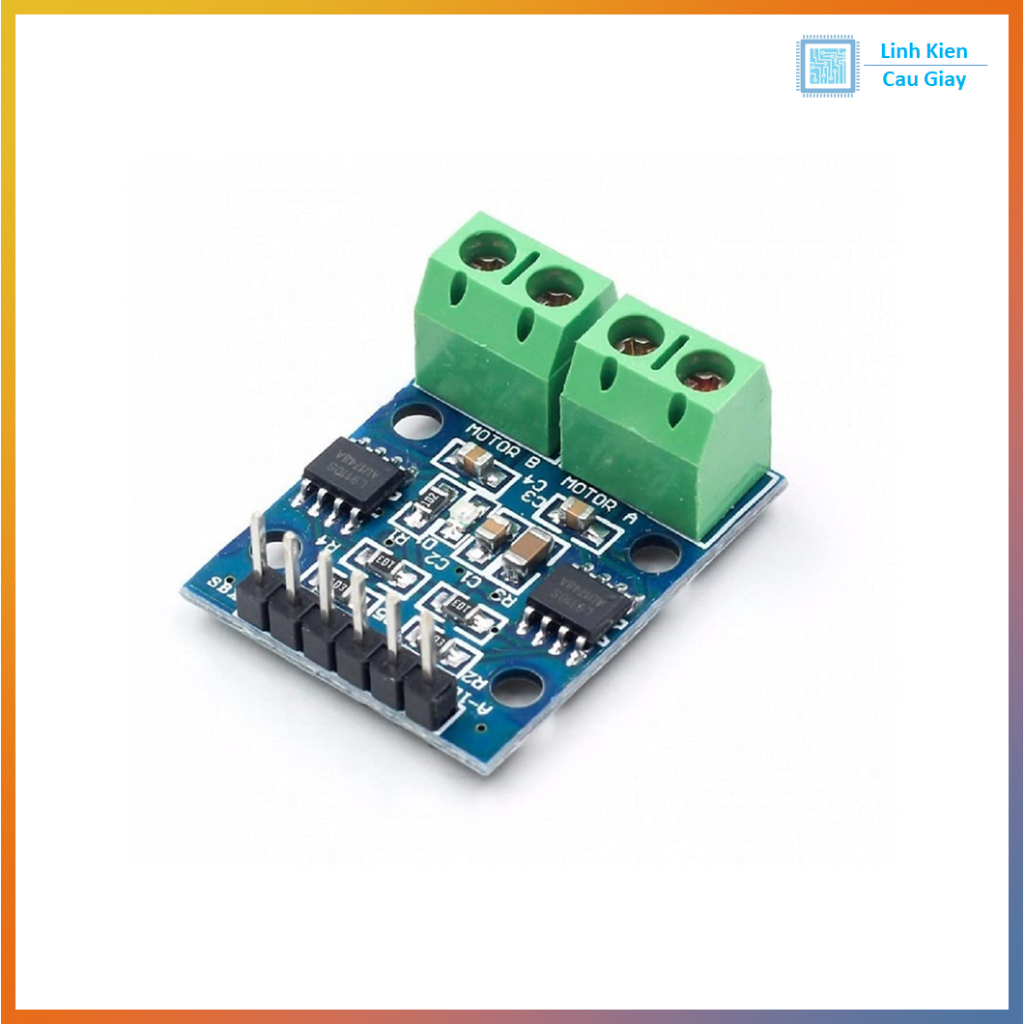

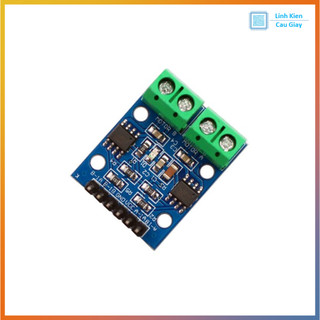

Mạch điều khiển động cơ DC/Stepper L9110

Sản phẩm được kiểm tra khi quý khách yêu cầu Cảm ơn bạn đã tin tưởng Linh kiện Cầu Giấy Nếu bạn hài lòng, hãy nói với mọi người. Nếu bạn không hài lòng, hãy nói với chúng tôi Module L9110S, với thiết kế nhỏ gọn nhưng có khả năng điều khiển 4 động cơ DC, phù hợp để chế tạo các mô hình robot nhỏ, điều khiển động cơ công suất thấp. Thông số kỹ thuật: - Sử dụng chip L9110S. - Điện áp hoạt động từ 2.5V-12V DC - Điện ápđộng cơ: 2.5V đến 12V - Số kênh điều điều khiển: 4 - Dòng cực đại mỗi kênh: 0.8A - Kích thước: 2.8 x 2.1 cm 1 VCC bên ngoài 2,5 V 12 V điện áp 2 GND GND ngoài 3 IA1 vi điều khiển bên ngoài cổng IO 4 IB1 vi điều khiển bên ngoài cổng IO 5 IA2 vi điều khiển bên ngoài cổng IO 6 IB2 vi điều khiển bên ngoài cổng IO [4P xanh ga mô tả] 1 OA1 OB1 xúc DC 2-pin, không có hướng 2 OA2 OB2 xúc DC 2-pin, không có hướng Ba mô-đun dẫn ON VCC, GND Mô-đun đèn báo điện IA1 đầu vào cao, IA1 đầu vào thấp, [ OA1 OB1] động cơ được chuyển giao; IA1 đầu vào thấp, IA1 đầu vào cao, [ OA1 OB1] động cơ đảo ngược; IA2 đầu vào cao, IA2 đầu vào thấp, [ OA2 OB2] động cơ được chuyển giao; IA2 đầu vào thấp, IA2 cao cấp đầu vào, [ OA2 OB2] động cơ đảo ngược.
