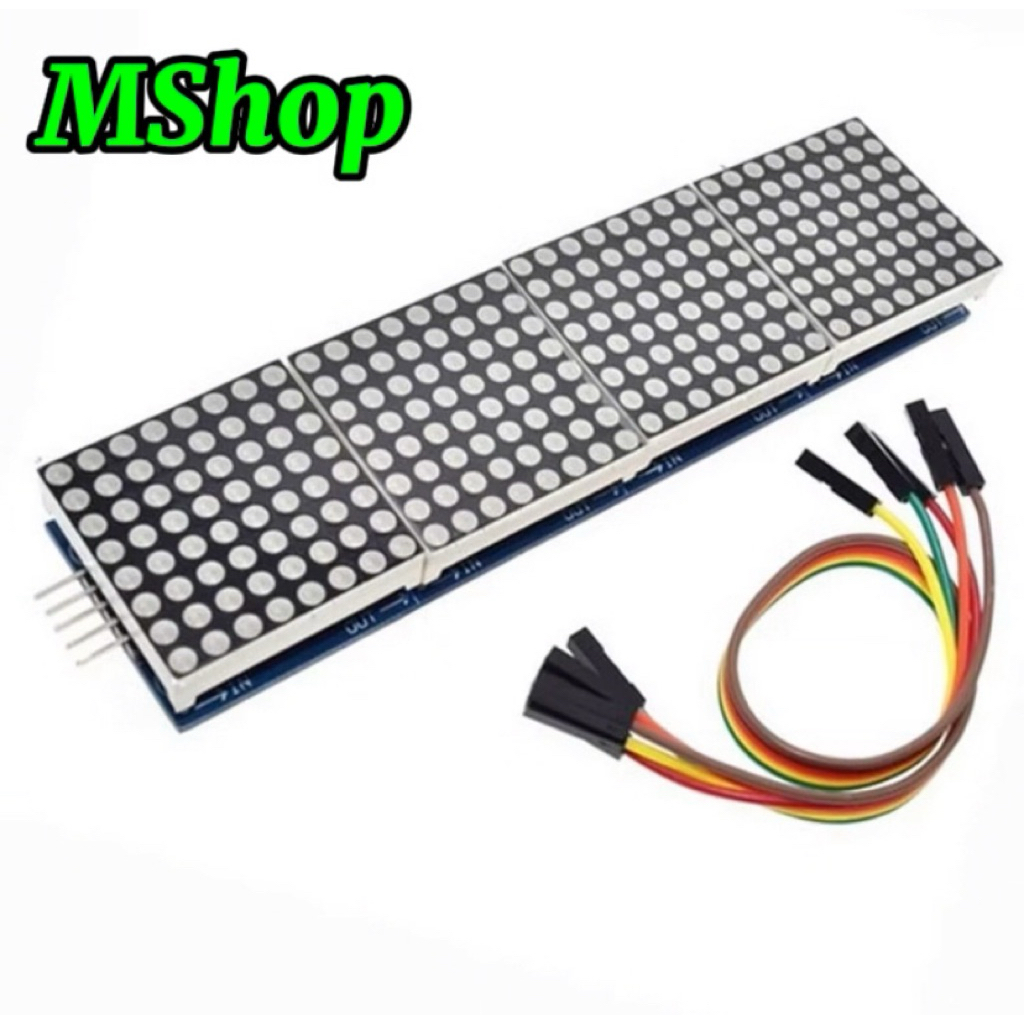

[C.Thơ] Module hiển thị led ma trận MAX7219

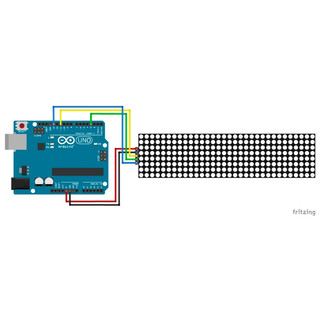

** Thông số kĩ thuật: 4 Led Matrix 8×8 (Cathode chung) , 4 IC MAX7219 IC giao tiếp : MAX7219 Chuẩn giao tiếp : SPI Điện áp sử dụng: 5VDC Kích thước (cm): 6.3 x 3.5 x 1.5 Mạch hiển thị 4 Led ma trận MAX7219 có ngõ vào tín hiệu nối tiếp, ghi dịch chuyển tín hiệu nên chỉ cần 3 GPIO để điều khiển, mạch có khả năng nối tiếp thêm nhiều mạch bằng cổng nối tiếp nên dễ dàng để mở rộng. Sơ đồ chân: DIN: là chân truyền dữ liệu từ vi điều khiển đến Max7219 (chân MOSI của vi điều khiển). CLK: là chân cấp xung nhịp hoạt động cho Max7219 được nối với chân SCK của vi điều khiển. CS: là chân lựa chọn hoạt động, chân này nối với bất kì một chân I/O nào của vi điều khiển. VCC: là chân cấp nguồn: sử dụng nguồn 5VDC. GND: kết nối với chân GND của vi điều khiển. ** Thông số kỹ thuật 1 Led Điện áp: 5v Kích thước: 32 x 32 x 13 mm Trọng lượng: 12g Với 4 lỗ bắt ốc M3 Mã sản phẩm: 6RU7 IC: MAX7219 CNG Mã sản phẩm: BN4X IC: MAX7219 CWG
