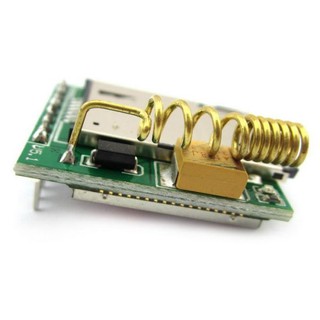

Module GSM/GPRS SIM900A Mini-L5 Nghe Gọi SMS

Mô tả Module GSM/GPRS SIM900A mini là module kết nối sóng điện thoại được sửu dụng rộng rãi hiện nay. Hỗ trợ nghe gọi, gửi nhận tin nhắn. Sử dụng tập lệnh AT dễ dàng giao tiếp. Với mức điện áp hoạt động 5VDC – Chuẩn điện áp thông dụng nhất với các loại vi điều khiển và cả giao tiếp máy tính, cùng với tính ổn định cao và đơn giản về sử dụng, Module SIM900A này rất thích hợp cho các ứng dụng thực tế liên quan đến Nghe gọi, SMS, DTMF,.. 1. Thông số kĩ thuật: Điện áp hoạt động: 4.5 – 5 VDC– Dòng khuyến nghị: >2A Mức giao tiếp: TTL 2. Tham khảo Thư viện và code Arduino mẫu Sơ đồ chân: VCC: Nguồn vào 5V. TXD: Chân truyền Uart TX. RXD: Chân nhận Uart RX. Headphone: Chân phát âm thanh. Microphone: Chân nhận âm thanh (phải gắn thêm Micro từ GND vào chân này thì mới thu được tiếng). GND: Chân Mass, cấp 0V. Kết nối với arduino: Modul sim900a mini hàn thêm diot vào chân vcc và tụ 2200uF/10V để sử dụng được nguồn 5v từ mạch arduino 5V nối với chân 5V của board Arduino. GND nối với chân GND của board Arduino. TX nối với chân 51/2 của board Arduino MEGA/UNO. RX nối với chân 50/3 của board Arduino MEGA/UNO. PWR: Đây là chân bật tắt modul sim900a. SPK: Chân này cần kết nối nếu bạn muốn xuất âm thanh ra loa thoại. MIC: Chân này cần kết nối nếu bạn muốn tạo mic để đàm thoại.
