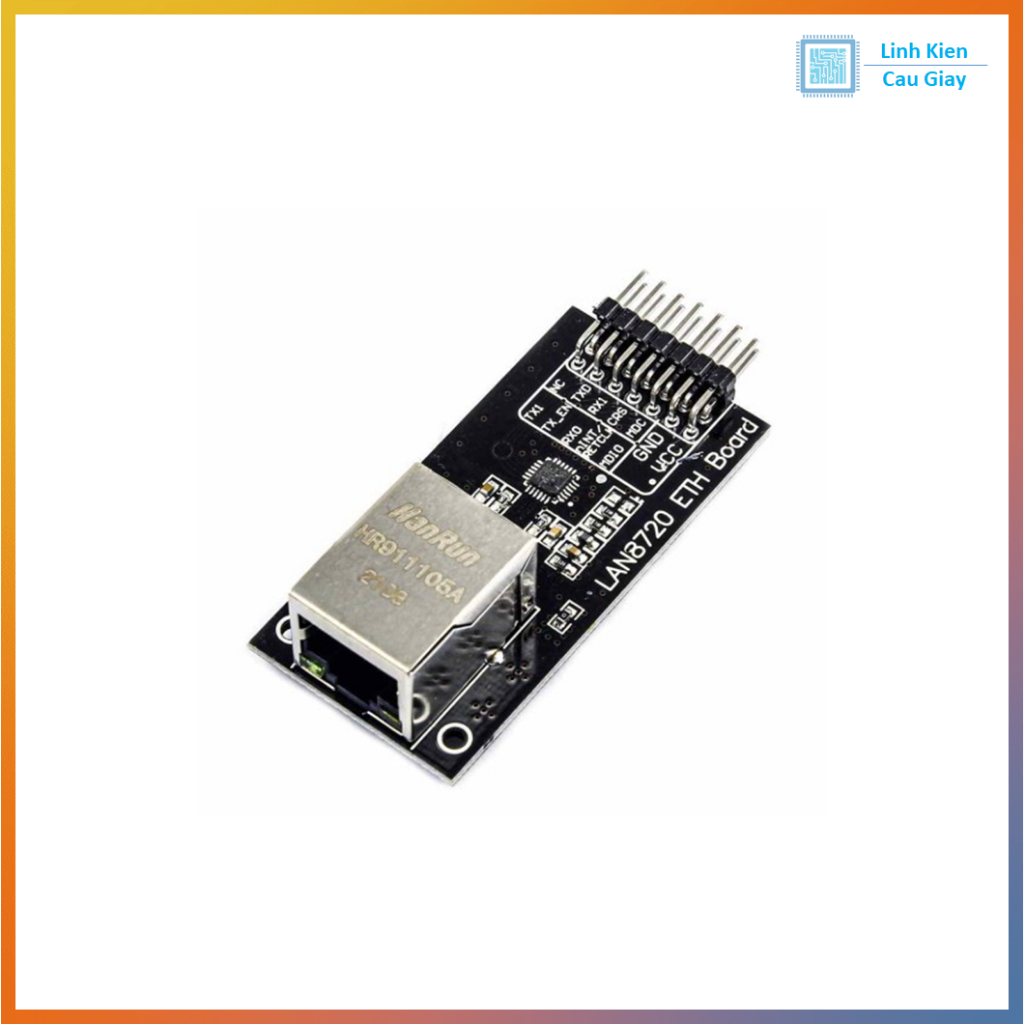

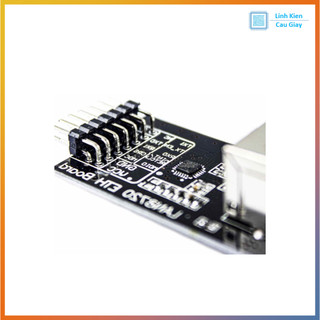

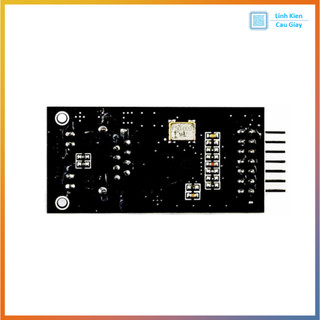

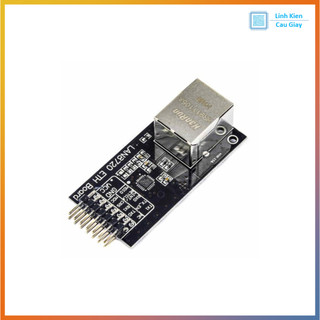

Module PHY Ethernet LAN8720 (RMII) 10/100M

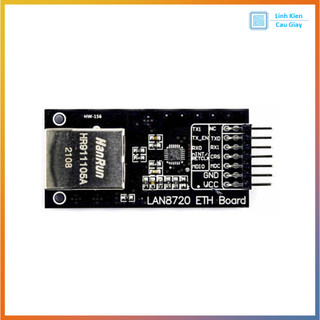

Module PHY Ethernet LAN8720 (RMII) 10/100M – Tương Thích ESP32, STM32, Nucleo, hỗ trợ Auto-Negotiation/Auto-MDIX, nguồn 3.3V Mô tả sản phẩm LAN8720 là PHY Ethernet 10/100Mbps giao tiếp RMII, dùng để bổ sung cổng mạng dây cho vi điều khiển. Module nhỏ gọn, tiêu thụ điện năng thấp, hỗ trợ Auto-Negotiation, Auto-MDIX (tự đảo dây), có oscillator 50MHz hoặc chân nhận xung 50MHz, dễ tích hợp với ESP32 (EMAC), STM32 (HAL LWIP). Phù hợp IoT công nghiệp, datalogger, webserver nội bộ, Modbus TCP… Ứng dụng Kết nối Ethernet cho ESP32/STM32: web UI cấu hình, MQTT/TCP/IP, OTA nội bộ. Datalogger, gateway IoT dùng LWIP/FreeRTOS. Thiết bị đo/giám sát, PLC mini, truyền thông Modbus TCP. Hệ thống nội bộ cần độ tin cậy mạng cao, băng thông ổn định. Sơ đồ chân Nguồn: 3V3 và GND (chỉ 3.3V, không 5V). Quản lý: MDC, MDIO dùng cấu hình/đọc thanh ghi PHY. RMII RX: CRS_DV (RX Data Valid), RXD0, RXD1. RMII TX: TXEN, TXD0, TXD1. Clock: REF_CLK 50MHz (từ oscillator trên module hoặc đưa vào/ra tùy phiên bản). Khác: nINT/REGOFF (ngắt / tắt LDO nội), các chân strap địa chỉ PHY (thường đặt sẵn). Gợi ý nối ESP32 phổ biến: REF_CLK→GPIO0, MDIO→GPIO18, MDC→GPIO23, TXD0→GPIO19, TXD1→GPIO22, TXEN→GPIO21, RXD0→GPIO25, RXD1→GPIO26, CRS_DV→GPIO27 (kiểm tra lại theo SDK/board của bạn). Với STM32, map đúng chân RMII theo datasheet (PA1 REF_CLK, PA2 MDIO, PC1 MDC, v.v.). Thông số kĩ thuật Chuẩn: 10/100Base-T (IEEE 802.3), giao tiếp RMII với MCU. Điện áp hoạt động: 3.3V; logic mức 3.3V. Clock: 50MHz (oscillator onboard hoặc REF_CLK input). Tính năng: Auto-Negotiation, Auto-MDIX, Link/Activity LED. Kết nối: Header 2.54mm; cổng RJ45 dùng magnetics (tùy module có/không RJ45 tích hợp). Tương thích phần mềm: ESP-IDF (ETH + LWIP), STM32Cube HAL + LWIP. Kích thước: module mini, dễ đặt trên robot/board nhúng. Hướng dẫn sử dụng Cấp 3.3V và GND ổn định; tránh dùng 5V trực tiếp. Nối các chân RMII và MDC/MDIO đúng sơ đồ; đảm bảo REF_CLK 50MHz đến/chạy ổn định. Với ESP32, chú ý GPIO0 là chân boot, cần clock đúng ngay từ lúc khởi động nếu dùng làm REF_CLK. Trên ESP-IDF: bật ETH (LAN8720), đặt PHY address theo strap (thường 0/1), cấu hình chân RMII như đã đấu; khởi tạo LWIP (DHCP hoặc IP tĩnh). Trên STM32: bật RMII trong CubeMX, khai báo pin, clock 50MHz, cấu hình LWIP (DHCP/Static); kiểm tra link LED trên RJ45. Đi dây ngắn, song song tối thiểu; tách mass/nguồn sạch cho phần analog của biến áp RJ45. Test với ping/webserver hoặc iperf để xác nhận thông lượng; nếu không link, kiểm tra REF_CLK, PHY addr, pull-up/down strap, Auto-MDIX và dây mạng. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô
