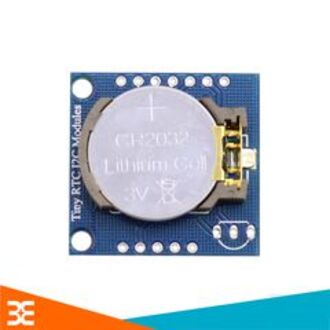

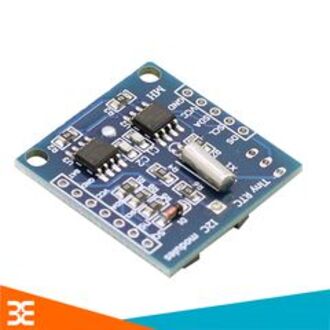

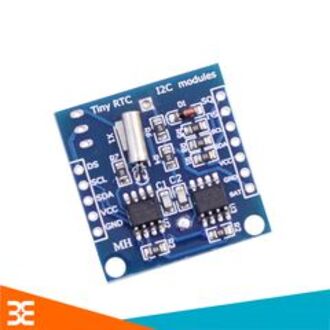

Module DS1307 + 24C32 (RTC / I2C)

Module DS1307 + 24C32 (RTC / I2C)- Module Thời Gian Thực

1. Giới thiệu về module :

• Đây là module tạo thời gian thực giao tiếp theo chuẩn I2C sử dụng 2 IC DS1307 + 24C32

2.Chức năng của module:

• Làm mạch đồng hồ số, alarm clock , mạch đếm , …

3. Thông Số Kĩ Thuật

• DS1307 I2C thời gian thực Sử dụng Chip đồng hồ (RTC)
• 24C32 32K I2C bộ nhớ EEPROM
• Khi sạc đầy, Module có thể cung cấp các DS1307 trong thời gian 1 năm
• Thiết kế nhỏ gọn, 27mm * 28mm * 8.4mm
• Chuẩn giao tiếp: I2C

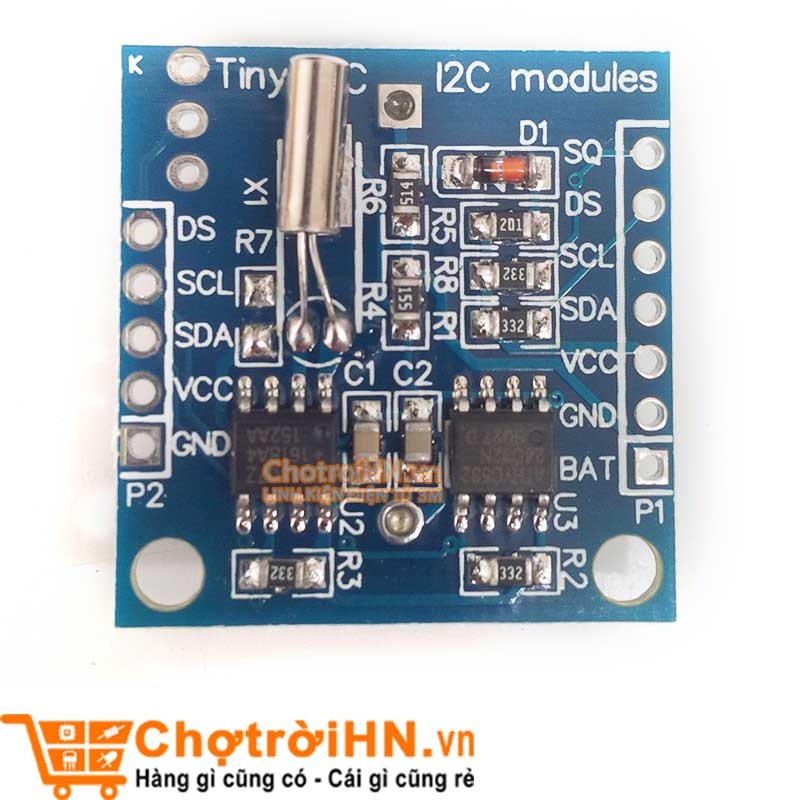

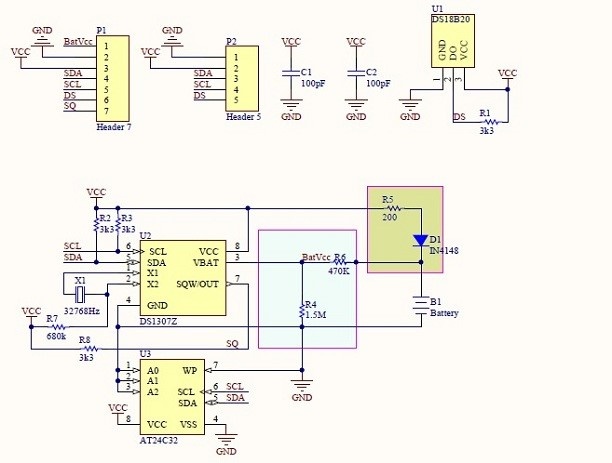

4. Sơ đồ nguyên lí

• Về IC DS1307 ( IC real time )
  • Đây là IC thời gian thực (RTC – real time clock ), chức năng như tên gọi là mô phỏng thời gian thực tế màchúng ta đang dùng.
  • DS1307 có 7 thanh ghi 8bit chứa thời gian là : giây , phút , giờ , thứ , ngày , tháng , năm.
  • DS1307 còn có 1 thanh ghi điều khiển ngõ ra phụ và 56 thanh ghi trống có thể dùng làm RAM.
  • DS1307 đọc / ghi thông qua giao tiếp chuẩn I2C.

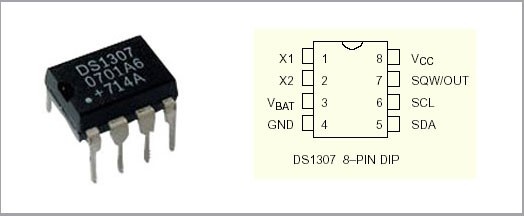

  • Hình ảnh + thứ tự chân:

  • Chân X1 , X2 kết nối với thạch anh 32 768 KHz làm nguồn tạo dao động cho IC.
  • Vbatnối với nguồn ngoài 3V để nuôi IC.
  • GND là chân Mass chung cho cả nguồn ngoài 3V và Vcc.
  • Vcc là nguồn cho giao tiếp I2C, thường là 5V và dùng chung với VĐK.( chú ý: nếu Vcc k đc cấp mà Vbatđc cấp thì DS1307 vẫn hoạt động nhưng k có khả năng đọc / ghi.
  • SQW / OUT : ngõ phụ tạo xung vuông , tần số của xung đc tạo ra có thể lập trình đc ( chức năng chân nàyk0 liên quan đến chức năng của DS1307 là đồng hồ thời gian thực , nên ta bỏ qua ).
  • 2 chân SCL và SDA là chân của giao tiếp I2C.
    • DataSheet:LINK
• Về IC 24C32
  • DataSheet:LINK
  • Đây là IC EEPROM có dùng để lưu code , có khả năng nạp/ xóa, giao tiếp theo chuẩn I2C

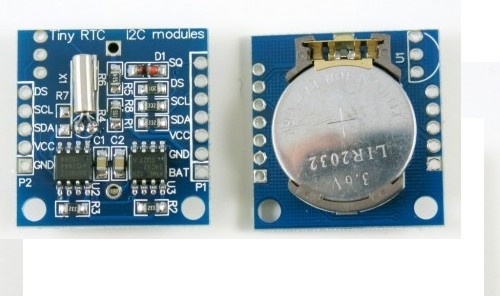

• Về Module thời gian thực

  Cách nối dây:
  • Đối với Module DS1307 kết nối với Arduino Uno R3 như hình vẽ :

  • Đối với LCD kết nối với chân của Arduino Uno R3 tương ứng như sau :
    • chân RS ----> chân 2
    • chân E -----> chân 4
    • chân D4 ------> chân 9
    • chân D5 ------> chân10
    • chân D6 ------> chân 11
    • chân D7 ------> chân 12

• Thư viện cần có
  • LiquidCrystal.h:LINK
  • Wire.h:LINK
• Code test với arduino:Tại đây
