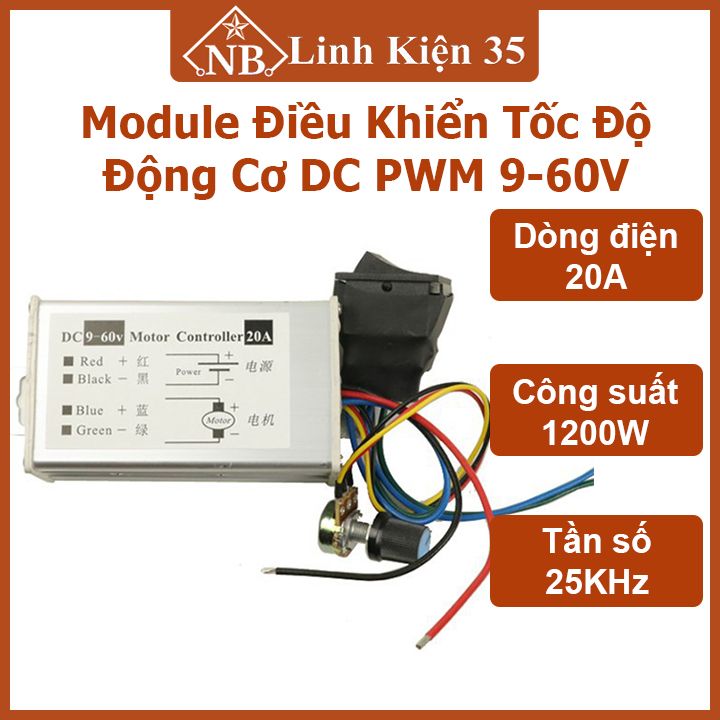

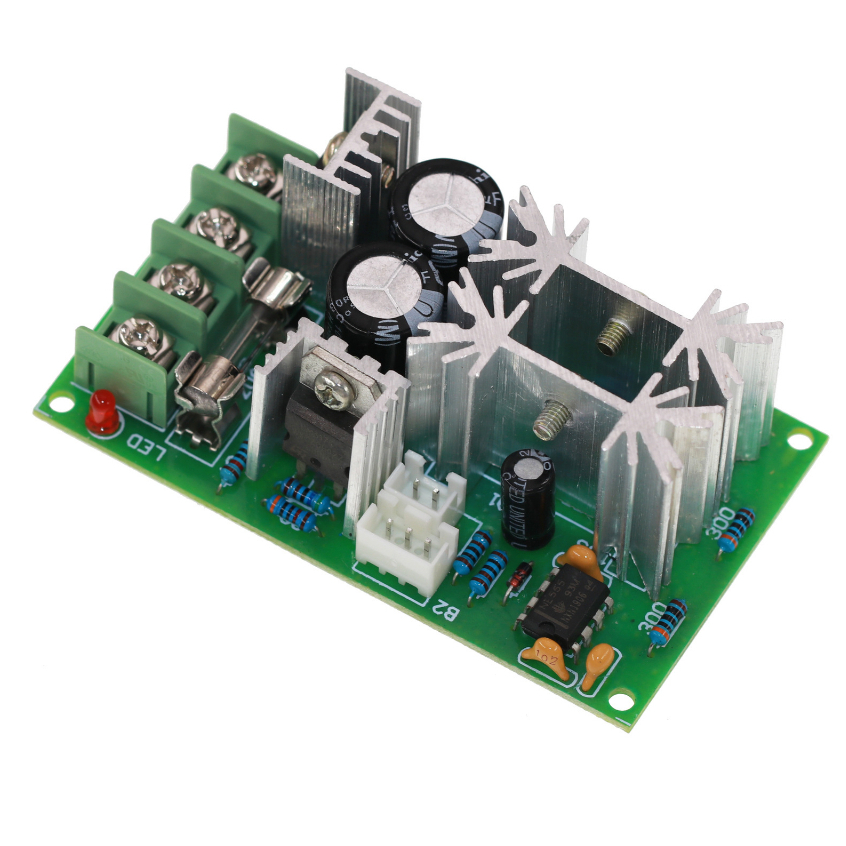

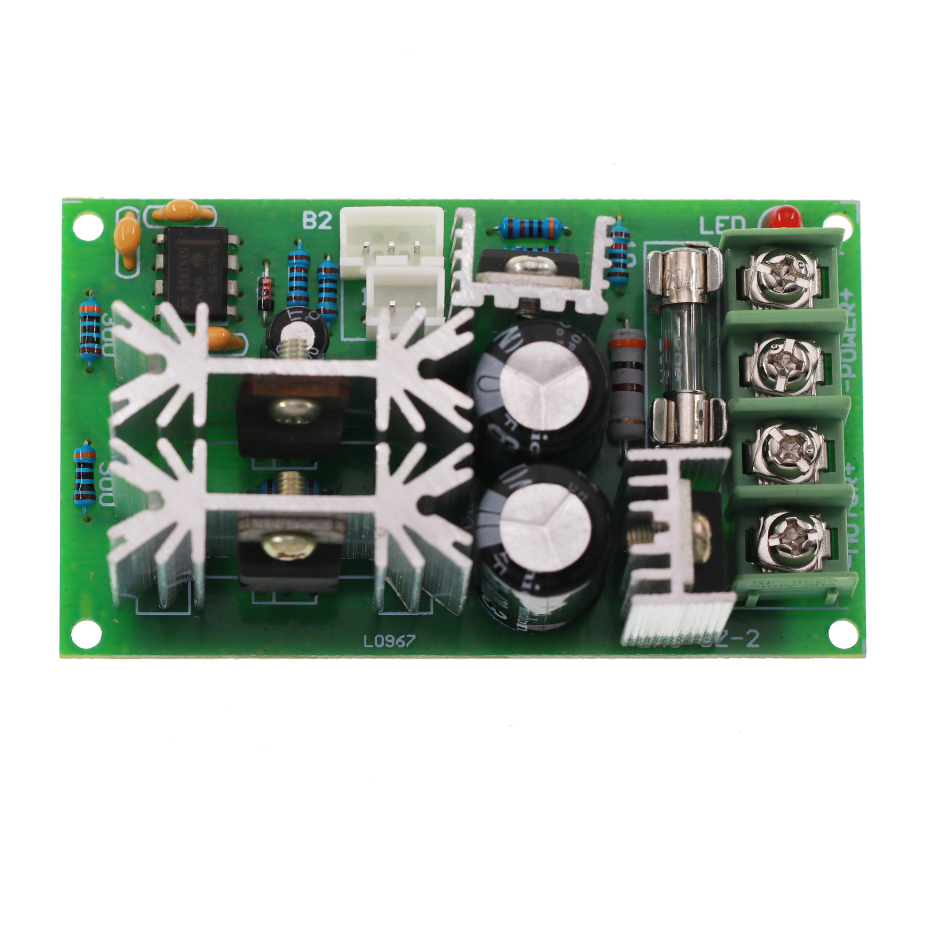

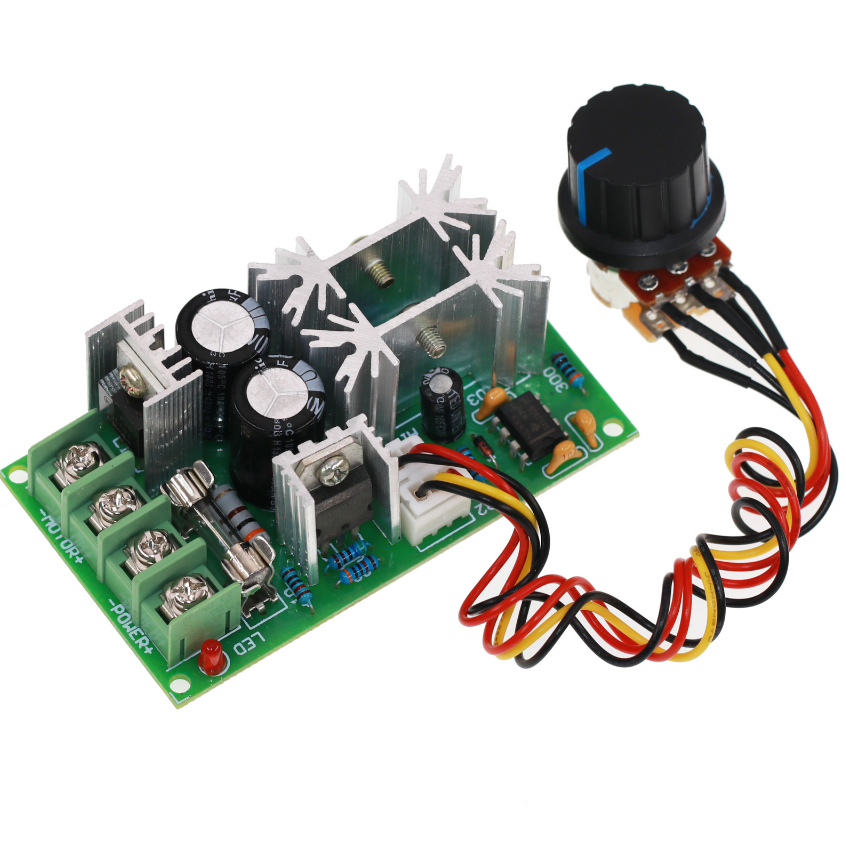

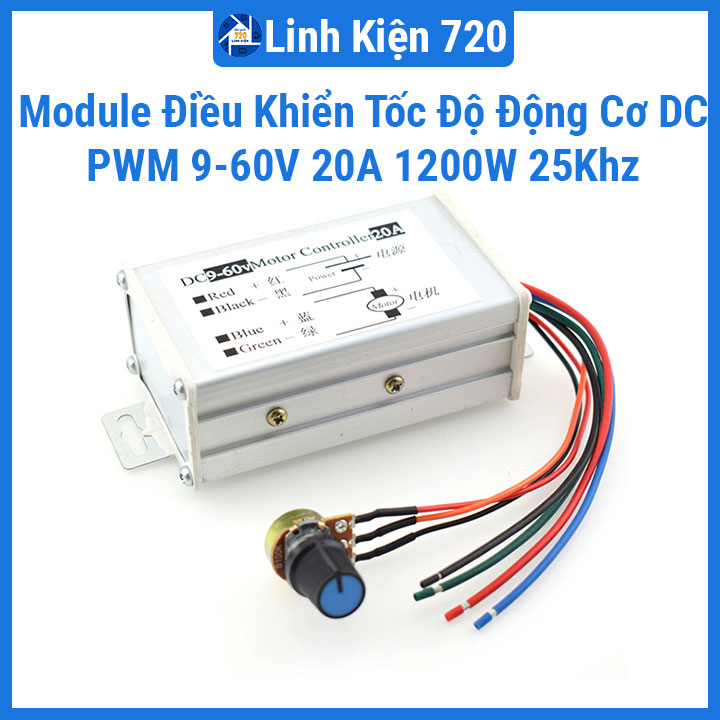

011 Module Điều Khiển Tốc Độ Động Cơ Cao Cấp PWM 12V24V36V48V 20A

Điện áp đầu vào: DC10-60V Điện áp đầu ra: tuyến tính dưới tải

Dòng giới hạn đầu ra: 20A (sử dụng 10A trong thời gian dài, trong phạm vi 450W, chú ý giữ cho mô-đun không bị cản trở và điều kiện tản nhiệt)
Công suất giới hạn: 1200W

Loại điều chỉnh tốc độ: điều chỉnh hiện tại Phương thức điều chỉnh tốc độ: chiết áp (tuyến tính)

Phạm vi chu kỳ hoạt động của điều chỉnh tốc độ: 0—— Tần số điều khiển: 25KHZ

Loại dây: đầu cuối hàng rào, chiều dài dây núm: 20CM

Kích thước mô-đun: dài * rộng * cao 77MM * 45MM * 28MM Sản phẩm tịnh: 73 gram

Kích thước lắp đặt bo mạch chủ: dài * rộng 73MM * 40MM Độ mở cài đặt chiết áp: 7MM

sơ đồ hệ thống dây điện
Đảm bảo rằng các kết nối dương và âm là chính xác trước khi bật nguồn và dây điện không được chạm vào tản nhiệt, có thể làm cháy bảng mạch. Lưu ý rằng đây không phải là mô-đun nguồn, nó phải được kết nối với động cơ để điều chỉnh tốc độ và đầu ra của đồng hồ vạn năng sẽ không thay đổi nếu không kết nối động cơ.
Đầu vào là DC trong khoảng 9-60V
Nguồn điện: POWER + POWRE-
Động cơ: ĐỘNG CƠ + ĐỘNG CƠ-
Xin lưu ý:

1. Thống đốc này được sử dụng cho động cơ chổi than DC.
2. Nó không thích hợp để điều chỉnh tốc độ của động cơ DC không chổi than, nó không thể được sử dụng như một bộ điều chỉnh điện áp hoặc ổn định điện áp!
