Module Điều Khiển Động Cơ L298N

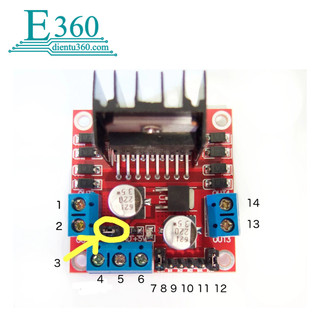

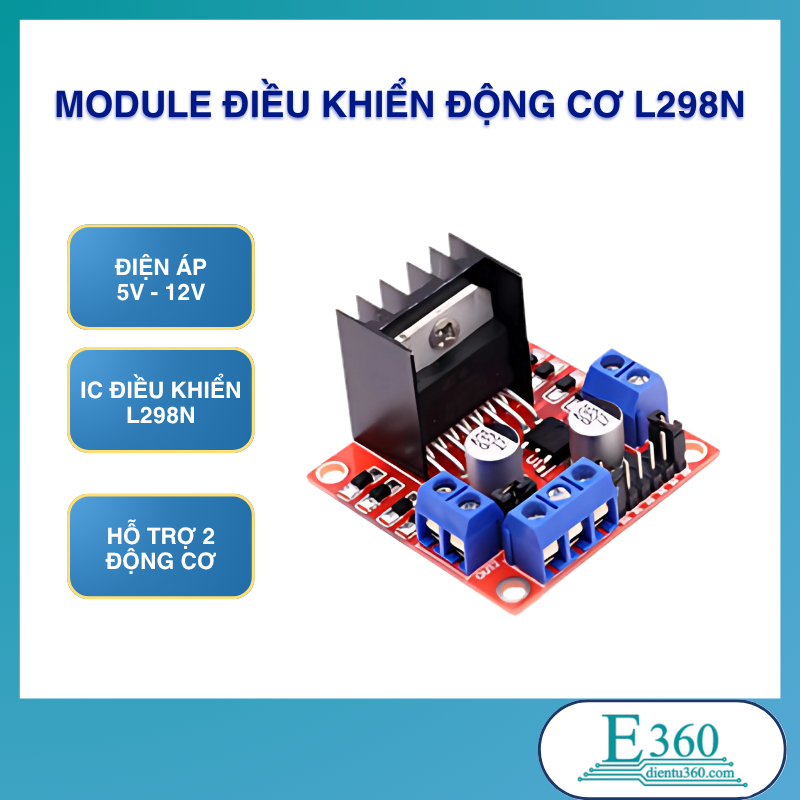

MÔ TẢ SẢN PHẨm Module điều khiển motor L298N loại 1 có sẵn ốc gắn sử dụng IC điều khiển L298N có thể điều khiển 2 động cơ một chiều hoặc 1 động cơ bước 4 pha. Module L298N loại 1: + Được thiết kế chắc chắn, có sẵn chỗ bắt ốc vào mô hình + Có gắn tản nhiệt chống nóng cho IC, giúp IC có thể điều khiển với dòng đỉnh đạt 2A. IC L298N được gắn với các đi ốt trên board giúp bảo vệ vi xử lý chống lại các dòng điện cảm ứng từ việc khởi động/ tắt động cơ. --------------------------------------------------------- THÔNG SỐ KỸ THUẬT Driver: L298N tích hợp hai mạch cầu H Điện áp điều khiển : +5V ~ +12 V Dòng tối đa cho mỗi cầu H là :2A Điện áp của tín hiệu điều khiển : +5 V ~ +7 V Dòng của tín hiệu điều khiển : 0 ~ 36Ma Công suất hao phí : 20W (khi nhiệt độ T = 75 °C) Nhiệt độ bảo quản : -25°C ~ +130 ------------------------------------------------------------- ỨNG DỤNG - Điều khiển động cơ DC trong các hệ thống robot, xe tự hành - Điều khiển động cơ bước trong máy CNC, máy in 3D - Ứng dụng trong các dự án DIY với vi điều khiển như Arduino, Raspberry Pi ĐẶC ĐIỂM - Sử dụng IC L298N có độ bền cao, hoạt động ổn định - Có diode bảo vệ chống ngược dòng điện từ motor - Hỗ trợ điều khiển tốc độ và chiều quay của động cơ - Tích hợp tản nhiệt giúp mạch hoạt động ổn định trong thời gian dài --------------------------------------------------------------------- CÁC CHÂN TÍN HIỆU 1. DC motor 1 “+” hoặc stepper motor A+ 2. DC motor 1 “-” hoặc stepper motor A- 3. 12V jumper – tháo jumper ra nếu sử dụng nguồn trên 12V. Jumper này dùng để cấp nguồn cho IC ổn áp tạo ra nguồn 5V nếu nguồn trên 12V sẽ làm cháy IC Nguồn 4. Cắm dây nguồn cung cấp điện áp cho motor vào đây từ 6V đến 35V. 5. Cắm chân GND của nguồn vào đây 6. Ngõ ra nguồn 5V, nếu jumper đầu vào không rút ra. 7. Chân Enable của Motor 1, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây. Giữ nguyên khi dùng với động cơ bước 8. IN1 9. IN2 10. IN3 11. IN4 12. Chân Enable của Motor 2, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây. Giữ nguyên khi dùng với động cơ bước 13. DC motor 2 “+” hoặc stepper motor B+ 14. DC motor 2 “-” hoặc stepper motor B- #linh_kiện_điện_tử #phụ_kiện_điện_tử #điện_tử_360 #E360 #Module #điềukhiển #Motor #L298N #Module_điều_khiển_Motor_L298N #L298N #DriverMotor #HBridge #MạchĐiềuKhiển #MotorController #Arduino #RaspberryPi #ĐiềuKhiểnĐộngCơ #Robot #XeTựHành #MáyCNC #MáyIn3D #SmartCar #DIY #IoT #STEM #PWM #DualHBridge #MotorDC #StepperMotor #ĐiềuKhiểnTốcĐộ #TảnNhiệt #ĐiệnTử #TựĐộngHóa
