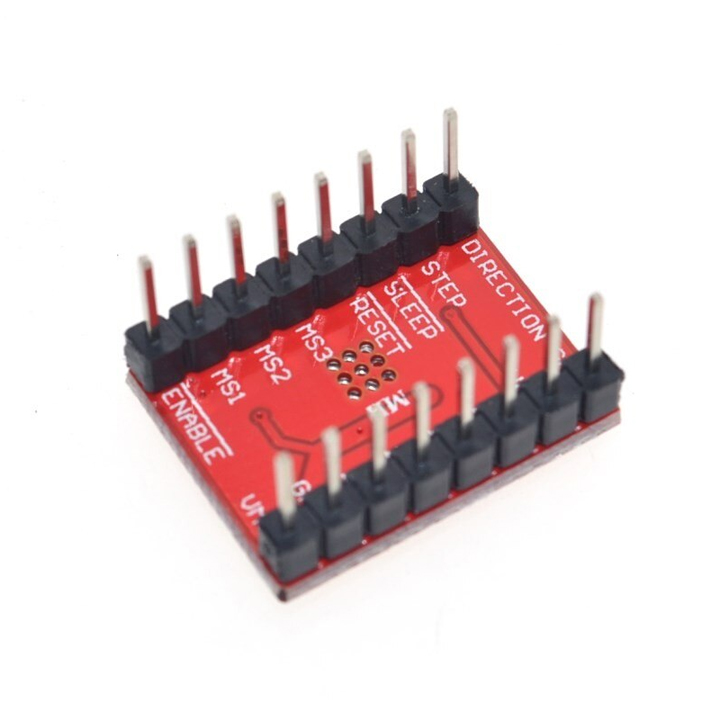

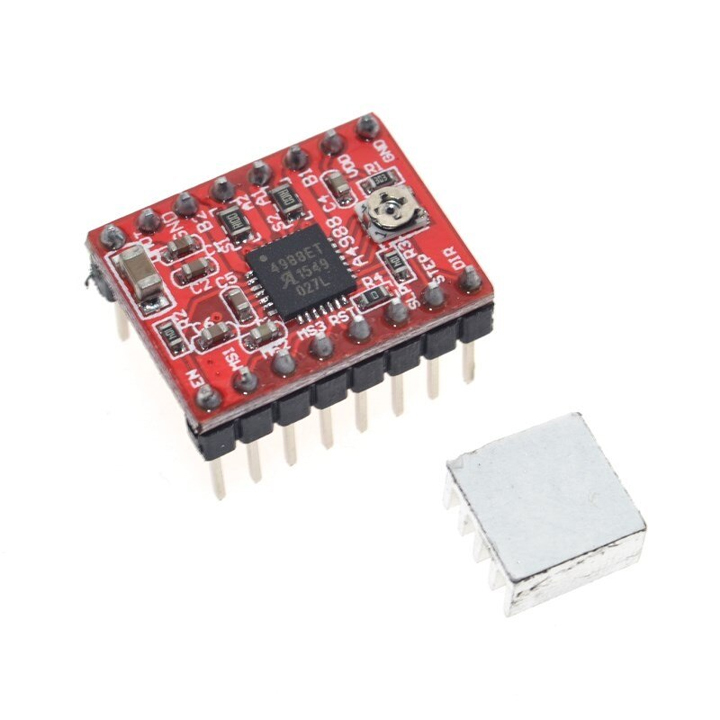

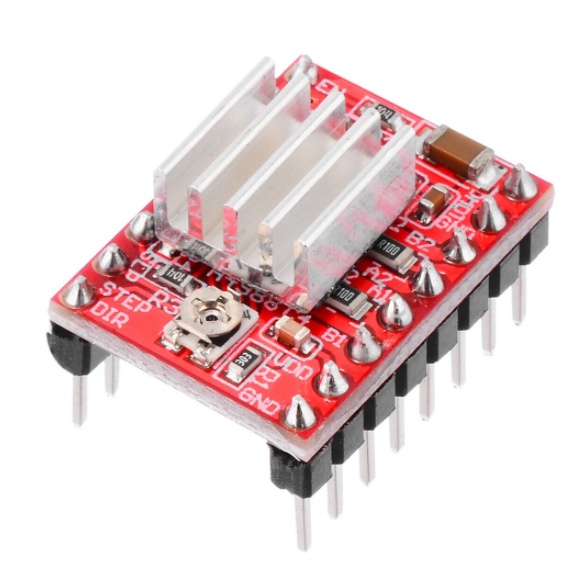

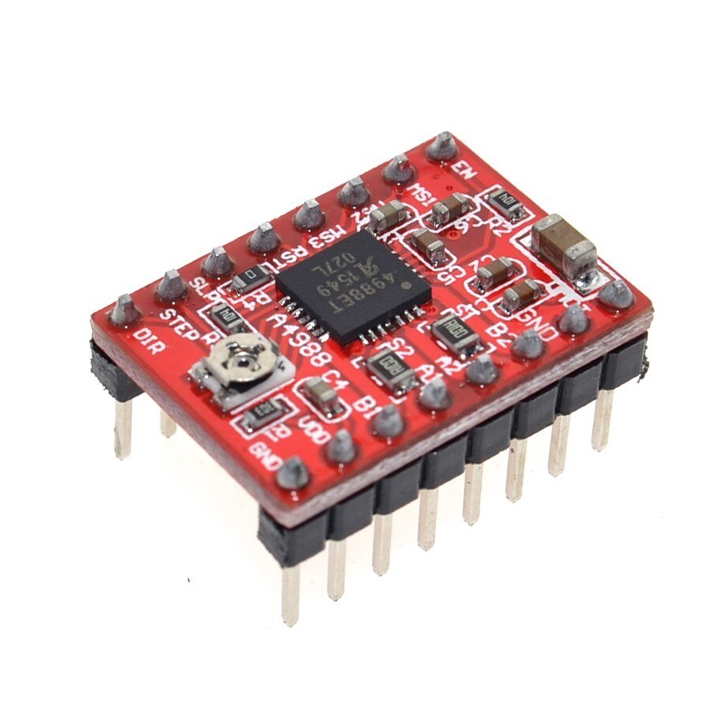

Module Điều Khiển Động Cơ Bước A4988

Thông Số Kỹ Thuật:

- Điện áp : 7-24VDC Có thể cấp vào chân +12VDC (Mạch hoạt động ổn định ở áp 12VDC).

- Dòng MAX ra mỗi kênh 2A.

- Điểu chỉnh dòng ra bằng chiết áp, nằm bên trên Current Limit = VREF × 2.5.

- Tự động ngắt điện khi quá nhiệt.

- Điều khiển được độc lập 2 kênh.

- Module tích hợp chân cắm điều khiển động cơ bước các loại.

- LED báo trạng thái các kênh đầu ra.

- Mạch điều khiển tín hiệu đầu vào kích mức cao ( +5VDC).

- Jum chốt chọn chế độ cho phép chạy của 2 kênh ( Cắm Jum chân EN vào +5V).

- Tín hiệu điều khiển nối vào các chân IN1, IN2, IN3, IN4.

- Có 5 chế độ: Full bước, 1/2 bước, 1/4 bước, 1/8 bước, 1/16 bước.

Công Dụng:

- Sử dụng điều khiển động cơ.

- Có thể kết hợp với vi điều khiển, Arduino thiết kế các dự án học tập.

- Thích hợp D.I.Y các sản phẩm: máy CNC, máy in 3D,....

- Các bước hoạt động:

+ MS1: LOW, MS2: LOW, MS3: LOW, Modes: Full bước.

+ MS1: HIGH, MS2: LOW, MS3: LOW, Modes: 1/2 bước.

+ MS1: LOW, MS2: HIGH, MS3: LOW, Modes: 1/4bước.

+ MS1: HIGH, MS2: HIGH, MS3: LOW, Modes: 1/8bước.

+ MS1: HIGH, MS2: HIGH, MS3: HIGH, Modes: 1/16bước.
