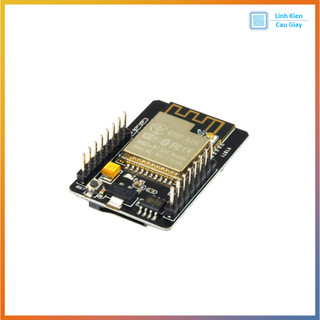

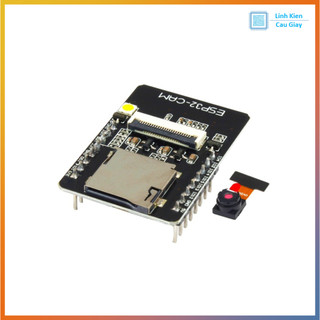

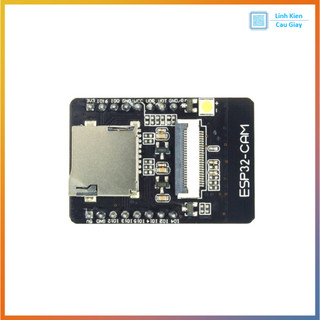

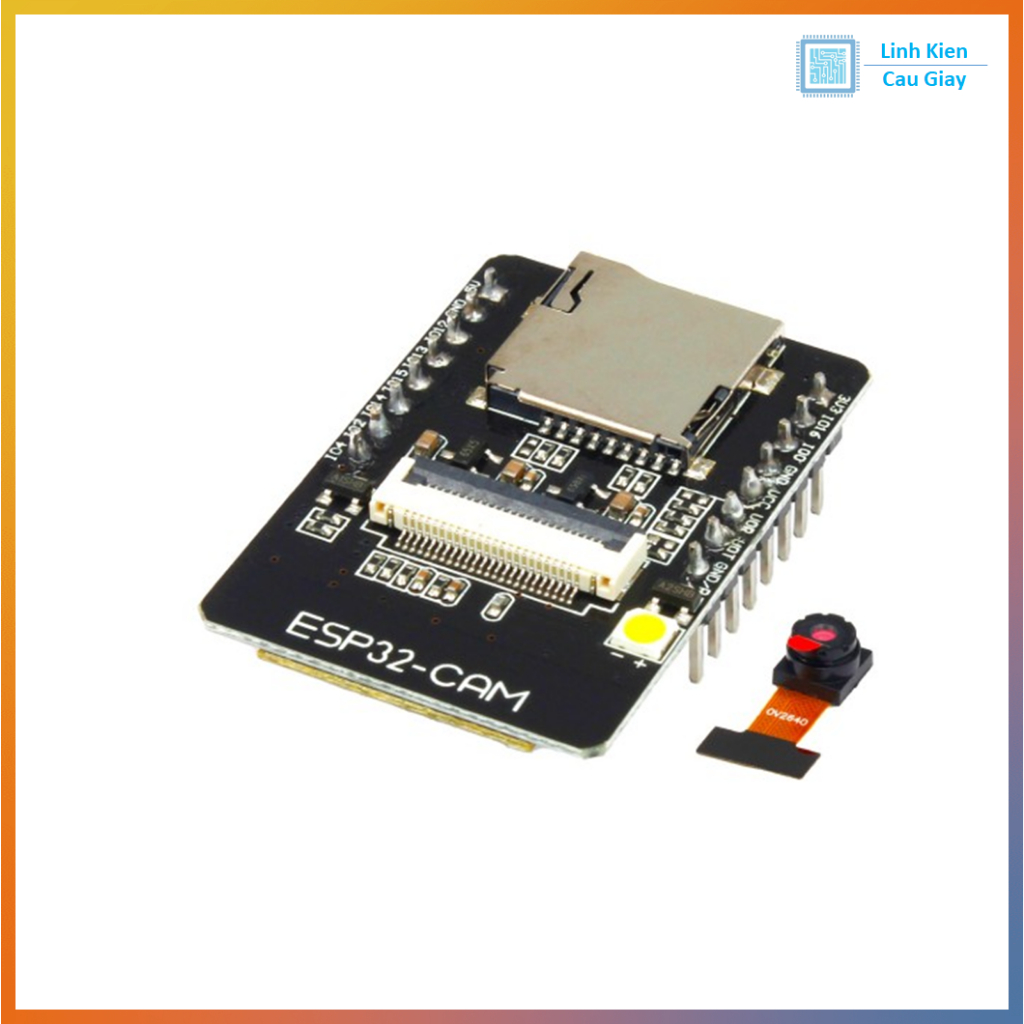

Module ESP32S Kèm Camera OV2640 2MP

Module ESP32-CAM Kèm Camera OV2640 2MP – Dự Án IP Camera/WebServer, Nhận Diện Hình Ảnh, Hỗ Trợ Thẻ microSD Mô tả sản phẩm ESP32-CAM (ESP-32S + OV2640 2MP) là module camera siêu gọn cho phép tạo IP Camera/WebServer, chụp ảnh/stream video qua WiFi, lưu ảnh vào microSD, điều khiển đèn flash LED. Tương thích ESP-IDF/Arduino; có sẵn ví dụ (CameraWebServer) giúp khởi động cực nhanh cho dự án IoT – AI – nhận diện hình ảnh (face detection/recognition). Ứng dụng IP camera nội bộ, giám sát phòng/lab, robot quan sát. Chụp ảnh định kỳ, time-lapse, gửi ảnh qua mạng. Nhận diện khuôn mặt/đối tượng cơ bản, AIoT demo. Datalogger hình ảnh: lưu ảnh sự kiện lên microSD. Sơ đồ chân Nguồn: 5V và GND (khuyến nghị cấp 5V ổn định ≥1A khi bật WiFi+flash). UART nạp/chẩn đoán: U0T=GPIO1, U0R=GPIO3 (dùng USB-TTL để nạp; BOOT IO0 kéo GND khi flash). Đèn flash LED: GPIO4. microSD (thường): CS=GPIO13, SCK=GPIO14, MOSI=GPIO15, MISO=GPIO2. Kết nối camera OV2640 (thường): PWDN=GPIO32, RESET=−1, XCLK=GPIO0, SIOD=GPIO26, SIOC=GPIO27, Y9=GPIO35, Y8=GPIO34, Y7=GPIO39, Y6=GPIO36, Y5=GPIO21, Y4=GPIO19, Y3=GPIO18, Y2=GPIO5, VSYNC=GPIO25, HREF=GPIO23, PCLK=GPIO22. Lưu ý: đối chiếu silk-screen trên PCB vì một số lô có khác biệt nhẹ. Thông số kĩ thuật MCU: ESP32 (WiFi 2.4GHz 802.11 b/g/n, BLE). Cảm biến: OV2640 2MP, hỗ trợ kích thước từ QQVGA → UXGA (1600×1200), nén JPEG. Lưu trữ: microSD (thường hỗ trợ 4–32GB). Đèn trợ sáng: LED trắng điều khiển bằng GPIO. Điện áp cấp: 5V; logic camera/MCU 3.3V. Anten: PCB/in-board; có pad IPEX (tuỳ phiên bản). Kích thước: module siêu gọn, dễ gắn vào robot/vỏ in 3D. Hướng dẫn sử dụng Dùng USB-TTL 5V→5V, GND→GND, U0T/U0R chéo, kéo IO0→GND để vào chế độ nạp. Nạp ví dụ CameraWebServer (Arduino IDE/ESP-IDF); cấu hình SSID/Password WiFi. Khởi động, mở Serial Monitor xem địa chỉ IP; truy cập IP bằng trình duyệt để xem stream/chụp ảnh, bật flash LED nếu cần. Để lưu ảnh: gắn microSD, chọn chế độ lưu trong web UI/ví dụ code. Cấp nguồn 5V ổn định; khi bật WiFi + flash, dòng có thể tăng cao → tránh sụt áp/reset. Với AI (face detect/recognize), chọn độ phân giải vừa phải (QVGA/VGA) để giữ FPS ổn định. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ESP32CAM #OV2640 #ESP32 #IPcamera #WebServer #WiFiCamera #microSD #Arduino #ESPIDF #IoT #AIoT #face_detection #linhkien_dien_tu #module_camera #robot .
